Disegno delle Finestre
Permette l'inserimento di un serramento vetrato su una parete.
📂 Accesso
Icona:
Comando: DWIND
Il comando può essere eseguito da menu mc4suite-Edificio-Finestra o da barra degli strumenti tramite icona.
🛠 Interfaccia

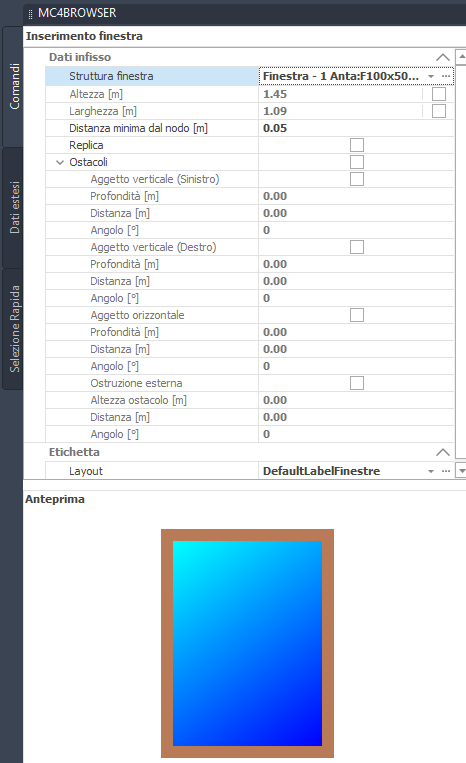

A comando attivo, la barra laterale appare come nella figura qui sotto.
📋 Campi
| Campo | Descrizione |
|---|---|
| Tipo | Elenco connesso all'archivio finestra; selezionare il serramento da inserire |
| Larghezza | Si compila automaticamente con le misure del serramento scelto; modificabile dall'utente |
| Altezza | Si compila automaticamente con le misure del serramento scelto; modificabile dall'utente |
| Fissa | Attivando il check si blocca la dimensione impostata dall'utente invece di quella d'archivio |

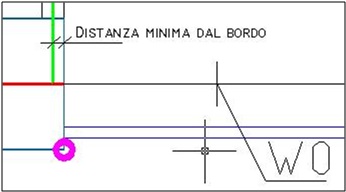

| Distanza minima dal bordo | È la minima distanza tra il nodo del serramento e il nodo derivante dall'incrocio di due pareti. Se le due pareti tra le quali insiste il serramento sono entrambe esterne tale valore può essere anche nullo; se invece il nodo è l'incrocio tra un divisorio e la parete esterna o tra due divisori, il valore non deve essere minore del semispessore del/i divisorio/i. Serve a evitare l'intersezione tra il bordo della finestra e il divisorio. |
| Replica | Diventa importante solo quando si inserisce un serramento in un ambiente avente altezza maggiore di quella indicata nell'elenco piani (ambiente sforante). Se il check è attivo il programma inserirà un serramento anche in corrispondenza del livello superiore (replica del serramento sull'altro livello). |
| Etichetta | Selezionare l'etichetta del serramento. |
⚙️ Parametri
Ogni modifica dimensionale eseguita in fase di inserimento del serramento non incide sul valore della trasmittanza U del serramento che pertanto rimane sempre quello calcolato in archivio.
Le modalità di inserimento dei serramenti sono due, selezionabili dalla riga di comando (digitando '2' per la seconda modalità) o da menu contestuale (che appare cliccando il tasto destro del mouse):
- Con un solo click (opzione di default): cliccare su una parete in corrispondenza della mezzeria del serramento stesso. Per eseguire correttamente il comando occorre avere l'OSNAP Vicino attivo e cliccare sull'unifilare della parete sulla quale si vuole inserire il serramento. Il punto scelto sarà il punto intermedio del serramento.
- Tra due punti: si seleziona l'opzione "2" e con il primo click si indica un estremo del serramento (punto iniziale) e con il secondo click l'altro estremo (punto finale). Utilizzando questa opzione si impone la larghezza della finestra pari alla distanza intercorsa tra i due punti. Anche in questo caso occorre avere l'OSNAP Vicino attivo e cliccare sull'unifilare della parete sulla quale si vuole inserire il serramento.
💡 Note
Tra l'inserimento di un serramento ed un altro non occorre chiudere il comando ma basta ripetere le operazioni nella stessa sequenza e se necessario selezionare un serramento diverso dalla lista del campo Tipo.
