Disegna Parete Vetrata
Consente il disegno di una parete vetrata tramite il tracciamento della linea di parete esterna.
📂 Accesso
Icona:
Comando: DWALLWIN
🛠 Interfaccia
A comando di disegno attivo, la barra dei comandi laterali mostrerà le proprietà della parete vetrata che ci si appresta a disegnare:
📋 Campi
| Campo | Descrizione |
|---|---|
| Struttura vetrata | Selezionare tramite menu a tendina un serramento appositamente creato o archiviato in Archivio serramenti di progetto |
| Esposizione | Selezionare dal menu a tendina l'esposizione da associare |
| Etichetta muri | Selezionare la tipologia di etichetta per le pareti |
⚙️ Parametri
L'esecuzione del comando richiede la conferma di due punti: il primo click definisce il punto iniziale e il secondo click il punto finale.
La comparsa del messaggio
indica la mancanza e quindi la necessità di attribuire una stratigrafia in corrispondenza della voce Sottofinestra – Tipo nell'ambito del serramento prescelto (maschera dell'Archivio dei serramenti di progetto).
La mancanza di tale dato impedisce il completamento dell'inserimento della parete vetrata.
Se è presente il disegno architettonico, l'input si effettua disegnando sul filo interno delle pareti esterne e la mezzeria dei divisori. Prima di cominciare a disegnare si imposti il fattore di scala tramite l'apposito comando Mscala.
Se il disegno architettonico non è presente, si leggono sulla carta le dimensioni delle pareti e si riportano in scala sullo schermo. Anche in questo caso le dimensioni delle pareti perimetrali sono da riferirsi sempre al profilo interno.
Questo comando è analogo al comando Linea incluso nel motore CAD, nel senso che è possibile impostare il punto finale anche in modalità polare: con il mouse si indica la direzione e digitando la lunghezza, in unità di disegno, nella riga di comando.
Tramite questo comando è possibile disegnare anche la parete divisoria, che deve essere posta sull'asse del divisorio. Occorre semplicemente selezionare il divisorio come tipo di parete e disegnare cercando di mantenere la posizione dell'asse.
Qualora tale posizione non sia esattamente quella dell'asse, si avrebbe come risultato una piccola differenza (dipendente dall'approssimazione del disegno, ossia da quanto la parete è distante dall'asse) sulle superfici dei vari ambienti.
💡 Note

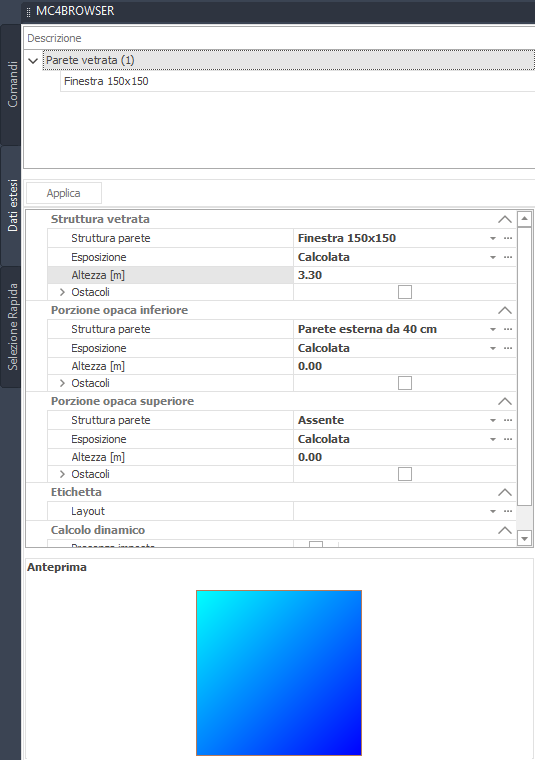

Una volta tracciata la parete vetrata, selezionandola all'interno dello spazio modello, nell'ambito della barra laterale "Mc4Browser" se ne potranno visualizzare i relativi dati estesi.
Per quel che riguarda la composizione della parete, sono distinguibili tre sezioni:
- Struttura parete: in corrispondenza della quale risulta indicato il componente finestrato della parete vetrata, la relativa esposizione e l'altezza in [m]; l'elemento finestrato può essere modificato a posteriori anche dopo il tracciamento della parete vetrata.
- Porzione opaca inferiore: in corrispondenza della quale risulta indicata la struttura opaca che rappresenta il sottofinestra assegnato in fase di input della parete vetrata, la relativa esposizione e l'altezza in [m].
- Porzione opaca superiore: in corrispondenza della quale si può indicare la struttura opaca che rappresenta l'eventuale soprafinestra del componente finestrato, la relativa esposizione e l'altezza in [m].
Attraverso la definizione reciproca delle altezze e delle strutture di queste tre sezioni è possibile pervenire alla descrizione di quattro configurazioni:
1) Parete vetrata continua a tutt'altezza: altezza della parete vetrata pari all'altezza netta dell'ambiente; altezze delle porzioni opache pari a zero.
 |  |
|---|
2) Parete vetrata continua con fascia opaca superiore: altezza della parete vetrata inferiore all'altezza netta dell'ambiente; altezza della porzione opaca inferiore pari a zero; altezza della porzione opaca superiore diversa da zero.
 |  |
|---|
3) Parete vetrata continua con fascia opaca inferiore: altezza della parete vetrata inferiore all'altezza netta dell'ambiente; altezza della porzione opaca inferiore diversa da zero; altezza della porzione opaca superiore pari a zero.
 |  |
|---|
4) Parete vetrata continua con fascia opaca inferiore e superiore: altezza della parete vetrata inferiore all'altezza netta dell'ambiente; entrambe le porzioni opache con altezza diversa da zero.
 |  |
|---|
Le altezze di struttura vetrata, porzione opaca superiore e porzione opaca inferiore nelle varie casistiche devono essere tra loro complementari e la loro somma non deve eccedere l'altezza netta dell'ambiente.
