Definizione dell'involucro scambiante
Il comando DDOOR permette l'inserimento di una porta (serramento opaco) su una parete del progetto.
📂 Accesso
| Campo | Valore |
|---|---|
| Icona |  |
| Comando | DDOOR |
| Finalità | Permette l'inserimento di una Porta su una parete |
🛠 Interfaccia

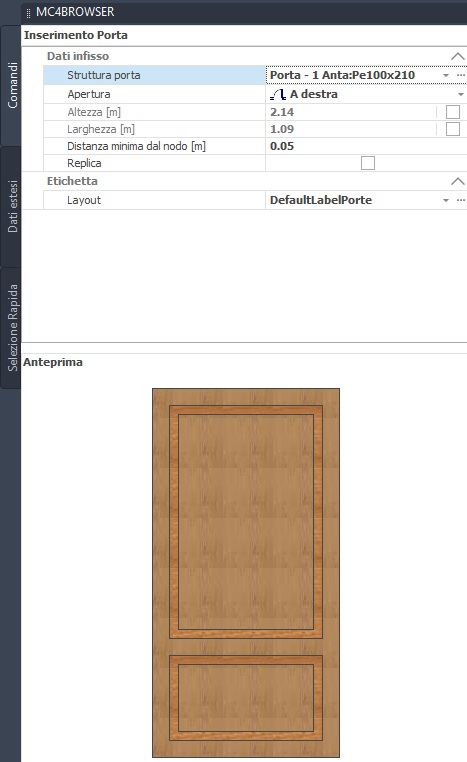

All'esecuzione del comando il programma mostra nella barra laterale i dati da impostare per il serramento che si sta per inserire.
📋 Campi
| Campo | Descrizione |
|---|---|
| Tipo | Connesso all'archivio delle porte; selezionare il serramento da inserire |
| Larghezza | Si compila automaticamente con le misure del serramento scelto; modificabile dall'utente (attivare il check Fissa per bloccare il valore) |
| Altezza | Si compila automaticamente con le misure del serramento scelto; modificabile dall'utente (attivare il check Fissa per bloccare il valore) |
| Apertura | Selezionare l'apertura a destra oppure a sinistra |
| Distanza minima dal bordo | Minima distanza tra il nodo del serramento e il nodo dell'incrocio di due pareti. Se entrambe le pareti sono esterne può essere nulla; se il nodo è l'incrocio con un divisorio, deve essere non inferiore al semispessore del divisorio |
| Replica | Attivo solo per ambienti con altezza maggiore di quella del piano (ambiente sforante): se attivo, il programma inserisce il serramento anche al livello superiore |
| Etichetta | Selezionare l'etichetta del serramento |
Attenzione
Ogni modifica dimensionale eseguita in fase di inserimento del serramento non incide sul valore U, che rimane sempre quello calcolato in archivio.
🔧 Modalità di inserimento
Le modalità di inserimento sono due, selezionabili dalla riga di comando (digitando 2) o da menu contestuale (click destro):
- Selezione punto di inserimento (opzione di default): cliccare sulla parete in corrispondenza della mezzeria del serramento, poi indicare il lato esterno (l'apertura della porta è sempre verso l'interno).
- Tra due punti: con il primo click si indica un estremo, con il secondo l'altro estremo e con il terzo il lato esterno. In questa modalità la larghezza della porta è pari alla distanza tra i due punti indicati.
L'inserimento di più porte può avvenire consecutivamente senza dover chiudere il comando tra un inserimento e l'altro.
