Dati estesi - Ventilazione
Questa sezione descrive i campi relativi alla ventilazione nell'ambito dei dati estesi degli ambienti, accessibili tramite la gestione delle frontiere e l'elenco ambienti.
🛠 Interfaccia
| Modulo di Mc4Suite | HTCad |
|---|---|
| Sottomoduli |  Calcolo energetico |

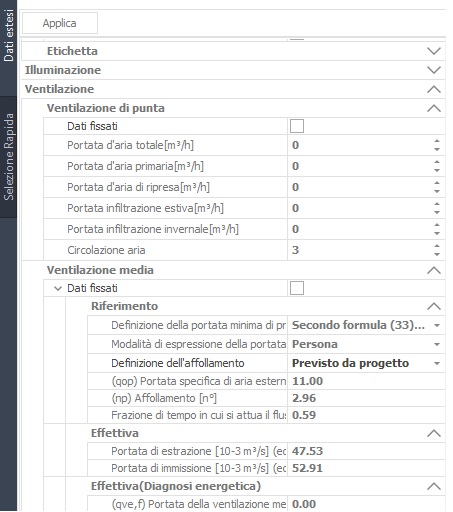

⚙️ Parametri
Ventilazione di punta
In questa sezione sono riportati tutti i dati necessari per il calcolo delle potenze termiche necessarie per la climatizzazione invernale ed estiva.
| Campo | Descrizione |
|---|---|
| Dati fissati | Di default tale check box è deselezionato: i dati relativi alla ventilazione sono quelli digitati nella zona termica di appartenenza e nei campi successivi sono riportati, in sola lettura, i risultati dell'ambiente dovuti all'input eseguito nella zona termica di appartenenza. Inserendo il segno di spunta i campi successivi diventano editabili e l'utente può specificare ambiente per ambiente le condizioni di ventilazione. |
| Portata d'aria totale [m³/h] | Valore della portata d'aria di ventilazione meccanica complessivamente entrante in ambiente. |
| Portata d'aria primaria [m³/h] | Valore della portata d'aria primaria, proveniente dall'esterno, dovuta alla ventilazione meccanica. |
| Portata d'aria di ripresa [m³/h] | Valore della portata d'aria proveniente dall'ambiente interno, dovuta alla ventilazione meccanica. |
| Portata infiltrazione estiva [m³/h] | Valore della portata d'aria, nella stagione estiva, proveniente dall'ambiente esterno dovuta alle infiltrazioni attraverso l'involucro. |
| Portata infiltrazione invernale [m³/h] | Valore della portata d'aria, nella stagione invernale, proveniente dall'ambiente esterno dovuta alle infiltrazioni attraverso l'involucro. |
Circolazione aria: il campo accetta valori numerici da 1 a 5. Il significato degli indicatori numerici è il seguente:
- Impianto a soli radiatori o comunque con movimentazione dell'aria ≤ 1 volume/ora
- Impianto con movimentazione dell'aria ≤ 5 volumi/ora
- Impianto con ventilconvettori o ad induzione o comunque con movimentazione dell'aria ≤ 8 volumi/ora
- Movimentazione dell'aria > 8 volumi/ora (codice normale 4) e pavimento ricoperto da piastrelle
- Impianto a soli radiatori o comunque con movimentazione dell'aria ≤ 1 volume/ora
Tale parametro influenza il calcolo del profilo orario delle temperature calcolato con il metodo delle funzioni di trasferimento ASHRAE.
Ventilazione media
In questa sezione sono riportati tutti i dati necessari per il calcolo del fabbisogno energetico dell'edificio per i servizi energetici di climatizzazione estiva ed invernale.
| Campo | Descrizione |
|---|---|
| Dati fissati | Di default tale check box è deselezionato: i dati relativi alla ventilazione sono quelli digitati nella zona termica di appartenenza e nei campi successivi sono riportati, in sola lettura, i risultati dell'ambiente dovuti all'input eseguito nella zona termica di appartenenza. Inserendo il segno di spunta i campi successivi diventano editabili e l'utente può specificare ambiente per ambiente le condizioni di ventilazione. |
| Definizione della portata minima di progetto dell'aria esterna | Sono selezionabili due voci: "Secondo formula (33) della UNI/TS 11300-1" e "Secondo formula (34) della UNI/TS 11300-1". Queste permettono di scegliere quale procedura sarà adottata per il calcolo della portata di ventilazione media mensile come previsto dal paragrafo 12.1 della UNI/TS 11300-1:2014. La formula (33) fa riferimento alla procedura riportata nella norma UNI 10339, mentre la formula (34) prevede la definizione dei ricambi d'aria orari. Si rimanda alla lettura della suddetta norma per maggiori indicazioni. |
I campi successivi possono variare a seconda delle varie opzioni selezionate; di seguito si mostrano le varie combinazioni possibili.

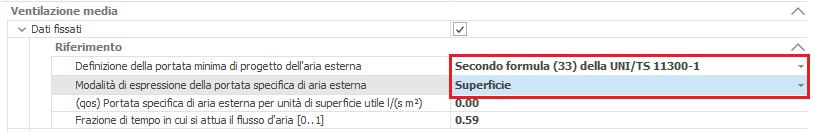

| Campo | Descrizione |
|---|---|
| Modalità di espressione della portata specifica di aria esterna | Il dato selezionato in questo combo box chiarisce quale parametro viene scelto per il calcolo della portata di rinnovo. La voce "Superficie" indica che la portata di aria esterna è calcolata in funzione della superficie utile calpestabile. |
| (qos) Portata specifica di aria esterna per unità di superficie utile [l/(s m²)] | Portata specifica di aria esterna per unità di superficie utile servita dalla ventilazione, come definita e riportata nella UNI 10339. |
| Frazione di tempo in cui si attua il flusso d'aria [0..1] | Fattore di correzione che rappresenta la frazione di tempo in cui si attua il flusso dell'aria k-esimo e che tiene conto dell'effettivo profilo di utilizzo e delle infiltrazioni che si hanno quando non si opera l'aerazione. |

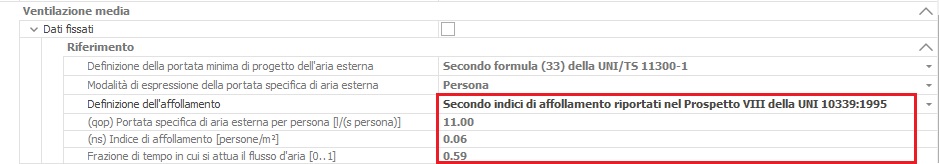

| Campo | Descrizione |
|---|---|
| Modalità di espressione della portata specifica di aria esterna | La voce "Persona" indica che la portata di aria esterna è calcolata in funzione al numero di persone presenti in ambiente. |
| Definizione dell'affollamento | La voce scelta in questo combo box dà informazioni su come è definito il numero di persone presenti nell'ambiente. La scelta "Secondo indici di affollamento riportati nel Prospetto VIII della UNI 10339:1995" indica che occorre definire la densità della popolazione nell'ambiente. |
| (qop) Portata specifica di aria esterna per persona [l/(s persona)] | Portata specifica di aria esterna per persona, come definita e riportata nella UNI 10339. |
| (ns) Indice di affollamento [persone/m²] | Indice di affollamento convenzionale per unità di superficie riferito alle condizioni di progetto, come definito e riportato nella UNI 10339. |
| Frazione di tempo in cui si attua il flusso d'aria [0..1] | Fattore di correzione che rappresenta la frazione di tempo in cui si attua il flusso dell'aria k-esimo e che tiene conto dell'effettivo profilo di utilizzo e delle infiltrazioni che si hanno quando non si opera l'aerazione. |

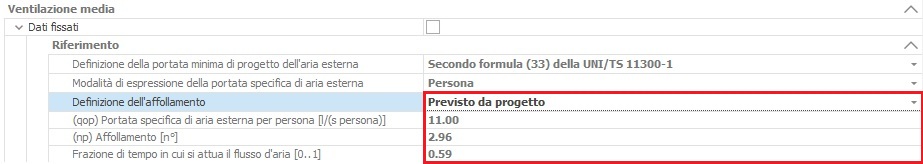

| Campo | Descrizione |
|---|---|
| Modalità di espressione della portata specifica di aria esterna | La voce "Persona" indica che la portata di aria esterna è calcolata in funzione al numero di persone presenti in ambiente. |
| Definizione dell'affollamento | La scelta "Previsto da progetto" indica che occorre definire direttamente il numero di occupanti presenti. |
| (qop) Portata specifica di aria esterna per persona [l/(s persona)] | Portata specifica di aria esterna per persona, come definita e riportata nella UNI 10339. |
| (np) Affollamento [n°] | Numero di persone presenti in ambiente. |
| Frazione di tempo in cui si attua il flusso d'aria [0..1] | Fattore di correzione che rappresenta la frazione di tempo in cui si attua il flusso dell'aria k-esimo e che tiene conto dell'effettivo profilo di utilizzo e delle infiltrazioni che si hanno quando non si opera l'aerazione. |

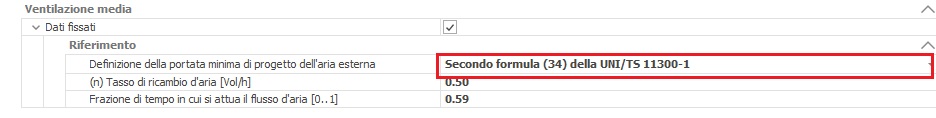

| Campo | Descrizione |
|---|---|
| (n) Tasso di ricambio d'aria [Vol/h] | Frazione del volume ambiente che ogni ora viene sostituito con aria presa dall'ambiente esterno. |
| Frazione di tempo in cui si attua il flusso d'aria [0..1] | Fattore di correzione che rappresenta la frazione di tempo in cui si attua il flusso dell'aria k-esimo e che tiene conto dell'effettivo profilo di utilizzo e delle infiltrazioni che si hanno quando non si opera l'aerazione. |
