Definizione dell'involucro scambiante
La scheda Carichi interni nei Dati estesi dell'ambiente consente di specificare i parametri di carico termico interno associati al singolo locale, sovrascrivendo i valori della zona di appartenenza.
📂 Accesso
Gestione delle frontiere → Elenco ambienti → Dati estesi → Carichi interni
Legenda
| Modulo di Mc4Suite | HTCad |
|---|---|
| Sottomoduli |  Calcolo energetico |

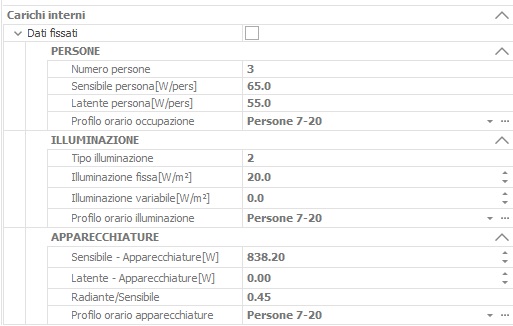

🛠 Interfaccia
📋 Campi
Dati fissati: di default tale check box è deselezionato, questo significa che i dati relativi ai carichi interni sono quelli digitati nella zona termica di appartenenza e nei successivi campi sono riportati, in sola lettura, i risultati dell'ambiente dovuti all'input eseguito nella zona termica di appartenenza. Inserendo il segno di spunta i campi successivi diventano editabili, in questa maniera l'utente può specificare ambiente per ambiente condizioni diverse.
⚙️ Sezioni
Persone
In questa sezione sono riportati i dati di input necessari per il calcolo del carico termico interno dovuto alla presenza delle persone.
| Campo | Descrizione |
|---|---|
| Numero di persone | Inserire il numero massimo di persone presenti in ambiente |
| Sensibile persona [W/pers] | Valore della potenza sensibile immessa in ambiente dal singolo individuo in funzione dell'attività fisica che svolge |
| Latente persona [W/pers] | Valore della potenza latente immessa in ambiente dal singolo individuo in funzione dell'attività fisica che svolge |
| Profilo orario | Nel combo box scegliere il profilo orario di presenza delle persone. Se l'archivio dei codici orario è vuoto, selezionare "Aggiungi in progetto" per accedere all'archivio dei profili orari, crearne uno e selezionarlo |
Illuminazione
In questa sezione sono riportati i dati di input necessari per il calcolo del carico termico interno dovuto ai dispositivi di illuminazione.
| Campo | Descrizione |
|---|---|
| Tipo illuminazione | Selezionare la tipologia di lampada tra le 4 opzioni possibili (vedi elenco sottostante) |
| Illuminazione fissa [W/m²] | Densità di illuminazione mantenuta in ambiente indipendentemente dall'apporto dovuto all'irraggiamento esterno attraverso i serramenti |
| Illuminazione variabile [W/m²] | Densità di illuminazione mantenuta in ambiente solo quando l'apporto dovuto all'irraggiamento esterno attraverso i serramenti risulta essere inferiore ad esso |
| Profilo orario | Nel combo box scegliere il profilo orario di presenza del carico dovuto all'illuminazione. Se l'archivio dei codici orario è vuoto, selezionare "Aggiungi in progetto" per accedere all'archivio dei profili orari, crearne uno e selezionarlo |
Le 4 opzioni disponibili per il Tipo illuminazione sono:
- Lampade ad incandescenza esposte
- Lampade fluorescenti non ventilate
- Fluorescenti con ripresa dell'aria dall'alto
- Fluorescenti con ripresa aria attraverso corpo illuminante
Apparecchiature
In questa sezione sono riportati i dati di input necessari per il calcolo del carico termico interno dovuto alle apparecchiature presenti in ambiente.
| Campo | Descrizione |
|---|---|
| Sensibile - Apparecchiature [W] | Apporto di calore sensibile dovuto ad apparecchiature presenti negli ambienti |
| Latente - Apparecchiature [W] | Apporto di calore latente dovuto ad apparecchiature, che emettono vapore, presenti negli ambienti |
| Radiante/Sensibile | Rapporto tra la componente radiante e quella sensibile del carico dovuto alle apparecchiature. Tale rapporto è funzione della temperatura del corpo emittente (vedi valori consigliati) |
| Profilo orario | Selezionare il profilo orario di presenza del carico dovuto alle apparecchiature. Se l'archivio dei codici orario è vuoto, selezionare "Aggiungi in progetto" per accedere all'archivio dei profili orari, crearne uno e selezionarlo |
Valori consigliati per il rapporto Radiante/Sensibile in funzione della temperatura del corpo emittente:
| Temperatura corpo emittente | R/S |
|---|---|
| 50 °C | 0,45 |
| 100 °C | 0,51 |
| 200 °C | 0,62 |
| 500 °C | 0,83 |
| 1000 °C | 0,95 |
