Definizione dell'involucro scambiante
La scheda Dati generali nei Dati estesi dell'ambiente consente di visualizzare e modificare le proprietà fondamentali del singolo locale, quali quota, altezza, tipo ambiente e strutture associate.
📂 Accesso
Gestione delle frontiere → Elenco ambienti → Dati estesi → Dati generali
Legenda
| Modulo di Mc4Suite | HTCad |  FireCad |
|---|---|---|
| Sottomoduli |  Calcolo energetico |  Carichi termici |

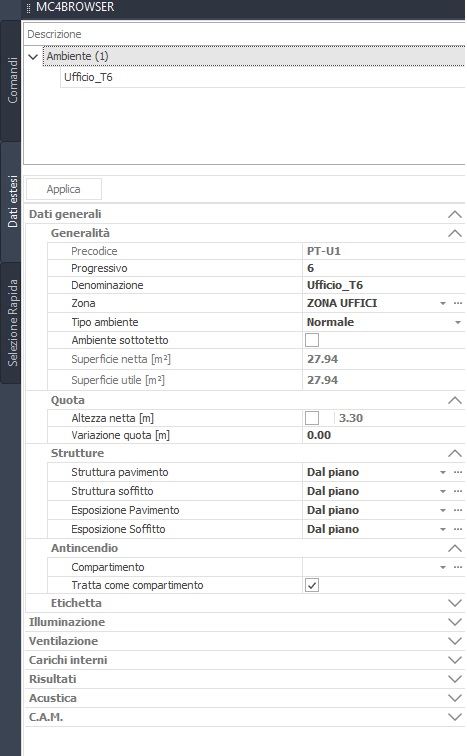

🛠 Interfaccia
📋 Campi - Generalità
Precodice: è formato dal codice del piano unito al codice e numero dell'unità immobiliare. Questo valore non è modificabile nella barra laterale al momento del disegno e nemmeno in fase di editing dell'ambiente una volta che è stato inserito (Dati Estesi).
Progressivo: nel campo Progressivo si visualizza la numerazione dell'ambiente che si sta per inserire. Il campo Progressivo viene incrementato di una unità ad ogni click d'inserimento degli ambienti ma può essere modificato dall'utente in qualsiasi momento sovrascrivendo il valore proposto dal programma e premendo Invio per conferma del dato.
Denominazione: ripropone la descrizione dell'ambiente.
Zona: tale campo indica (e permette di assegnare o modificare) la zona impiantistica a cui risulta associato l'ambiente.
Compartimento : combo box per la scelta del compartimento antincendio a cui appartiene l'ambiente; vengono riproposte le voci presenti nell'apposito Archivio.
Tratta come compartimento : quanto inserito in questo check box ha influenza solo se nel precedente campo "Compartimento" si è scelto un valore diverso da "Assente"; l'opzione di default prevede il check box deselezionato.
- Campo "Compartimento" selezionato e campo "Tratta come compartimento" deselezionato: l'ambiente, insieme ad altri, fa parte del compartimento selezionato nel campo precedente; le caratteristiche di questo compartimento sono specificate nell'apposito Archivio compartimenti antincendio.
- Campo "Compartimento" selezionato e campo "Tratta come compartimento" selezionato: l'ambiente è l'unico a far parte del compartimento selezionato nel campo precedente; le caratteristiche di questo compartimento sono specificate nell'apposito Archivio compartimenti antincendio. Questo comporta che se nel progetto sono inseriti più ambienti, ognuno con questa opzione selezionata e tutti con lo stesso compartimento associato, ognuno di questi ambienti rappresenterà un compartimento a sé stante.
Variazione Quota [m]: il valore qui inserito può essere sia negativo che positivo. Il programma trasla rigidamente il solaio del solo ambiente della quantità qui indicata.
Se il valore è negativo l'input dell'ambiente (unifilare delle pareti) potrebbe essere ripetuto nel piano sottostante a quello di inserimento dell'ambiente e le pareti potrebbero facilmente non essere allineate. Si consiglia vivamente di gestire una situazione del genere con l'inserimento di solai sfalsati (vedi esempi elenco piani).
Altezza Netta [m] - Altezza Fissa: attivare il check e digitare il valore nel relativo campo [m] solo se l'altezza dell'ambiente è diversa da quella impostata in Elenco dei piani. Quando si inserisce un'altezza di ambiente superiore a quella del piano il programma crea l'input delle pareti (unifilare) ai piani superiori attraversati dall'ambiente stesso. Tale input deve essere utilizzato (non bisogna assolutamente reinserire tali pareti in quanto le inserisce già il programma) qualora ai piani superiori ci siano altri ambienti confinanti con quello in esame. Nei piani superiori non bisogna introdurre alcun simbolo ambiente nel poligono tracciato in automatico dal programma (vedi esempi Elenco Piani). L'altezza netta imposta può anche essere minore di quella del piano di appartenenza dell'ambiente. In tal caso è possibile inserire un ambiente "sovrapposto" a quello base, la cui altezza sarà data dalla differenza tra l'altezza di piano e quella dell'ambiente principale (quello a cui si è imposta un'altezza inferiore a quella del piano). Per eseguire l'input dell'ambiente sovrapposto basta non imporre alcuna altezza e Delta Quota, in quanto il programma posiziona l'ambiente in automatico. La pianta dell'ambiente sovrapposto è perfettamente uguale a quella dell'ambiente principale e non può essere in alcun modo modificata.
Tipo Ambiente: le opzioni sono Standard o WC. La scelta su WC deve essere effettuata soltanto se l'ambiente che si inserisce è un WC e l'impianto per esso previsto è del tipo Pannelli radianti. In tutti gli altri casi questa selezione non produce alcun effetto. Assegnando la tipologia WC, l'ambiente non sarà mai scelto come Ambiente Sfavorito nella determinazione della temperatura dell'acqua in mandata ai collettori del sistema radiante.
Tipo ambiente Cened: tale proprietà si applica solo nel caso in cui sia attivo il decreto regionale della Regione Lombardia e si debba procedere al calcolo secondo motore Cened+ 2.0; nell'ambito di quest'ultimo il campo risulta funzionale alla determinazione della ventilazione di riferimento. Le voci da selezionare sono disponibili tramite apposito menù a tendina, filtrato in base alla destinazione dell'unità immobiliare cui appartiene l'ambiente. Le tipologie di ambiente vengono riepilogate, ambiente per ambiente nella maschera di predisposizione al calcolo secondo motore Cened+2.0 e possono essere assegnate o modificate anche nella relativa scheda "Tipi di ambienti".
Ambiente Sottotetto: attivare il check in corrispondenza di questo campo se l'ambiente che si sta inserendo è caratterizzato da una copertura a falda di cui si è eseguito o si dovrà eseguire l'input. Il tetto dell'ambiente può riguardare o meno l'intero piano. Qualora tutti gli ambienti del piano siano sottotetto, basta attivare il relativo check nella maschera Elenco Piani che comunque ha precedenza.
Superficie netta [m²]: valore della superficie calpestabile dell'ambiente.
Superficie utile [m²]: valore della superficie utile climatizzata dell'ambiente che verrà considerata nell'ambito del calcolo degli indici di prestazione energetica; tale valore esclude la superficie delle porzioni di uno stesso ambiente aventi altezza pari od inferiore al valore imposto in Elenco Piani in corrispondenza del campo Altezza di calcolo della superficie utile [m].
📋 Campi - Strutture
Struttura pavimento: riepiloga la struttura assegnata come pavimento del locale.
Struttura Soffitto: riepiloga la struttura assegnata come soffitto del locale.
Esposizione Soffitto: permette di assegnare un esposizione termica alla stratigrafia adottata come soffitto del locale.
Esposizione pavimento: permette di assegnare un esposizione termica alla stratigrafia adottata come pavimento del locale.
📋 Campi - Etichetta
Layout: permette di associare un modello per l'etichetta ambiente in modo da personalizzarne l'aspetto grafico ed il contenuto; tramite apposito menù a tendina si accede all'Archivio Etichette in cui oltre alla possibilità di modificare l'etichetta di default, è possibile creare layout personalizzati.
Etichetta fissata: l'opzione permette di bloccare la posizione dell'etichetta nell'ambito dell'input grafico.
