Disposizione Automatica dei Pannelli Prefabbricati
Comando per la copertura automatica di una ray area con pannelli prefabbricati, incluso il collegamento automatico delle tubazioni con diverse modalità di layout.
🛠 Identificazione Comando
| Campo | Valore |
|---|---|
| Icona |  |
| Comando | DRAYELEMARRAY |
| Finalità | Copre automaticamente una ray area con Pannelli Prefabbricati |
📋 Procedura
Oltre che a posizionare i pannelli all'interno della ray area, il programma collega anche le tubazioni con diverse modalità. A comando attivo nella barra laterale occorre selezionare il tipo di pannello che si vuole utilizzare ed indicare la modalità di collegamento, strettamente legata alle indicazioni dei costruttori.

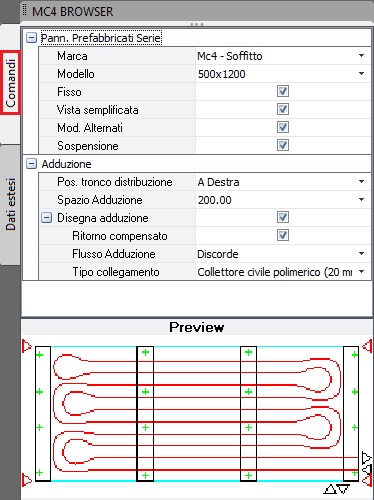

⚙️ Opzioni Barra Laterale
| Opzione | Descrizione |
|---|---|
| Fisso | Blocca il tipo di modello da usare |
| Vista Semplificata | Mostra un rettangolo con l'ingombro e le due connessioni di mandata e ritorno |
| Alternati | Posiziona la distribuzione simmetricamente ai pannelli (vedi figura) |
| Sospensione | Disegna le linee delle sospensioni (linee di colore celeste) |
| Pos. tronco Distribuzione | Determina la posizione delle tubazioni di distribuzione rispetto al pannello |
| Spazio Adduzione | Spazio tra le file dei moduli |
| Disegna Adduzione | Il programma disegnerà la tubazione di adduzione ai moduli |
| Ritorno Compensato | Se attivo, il disegno della tubazione di ritorno è del tipo compensato |
| Flusso Adduzione | Discorde o Concorde: ingresso ai moduli dallo stesso lato o dal lato opposto |
| Tipo Collegamento | Impostazione del produttore |
📊 Risultato

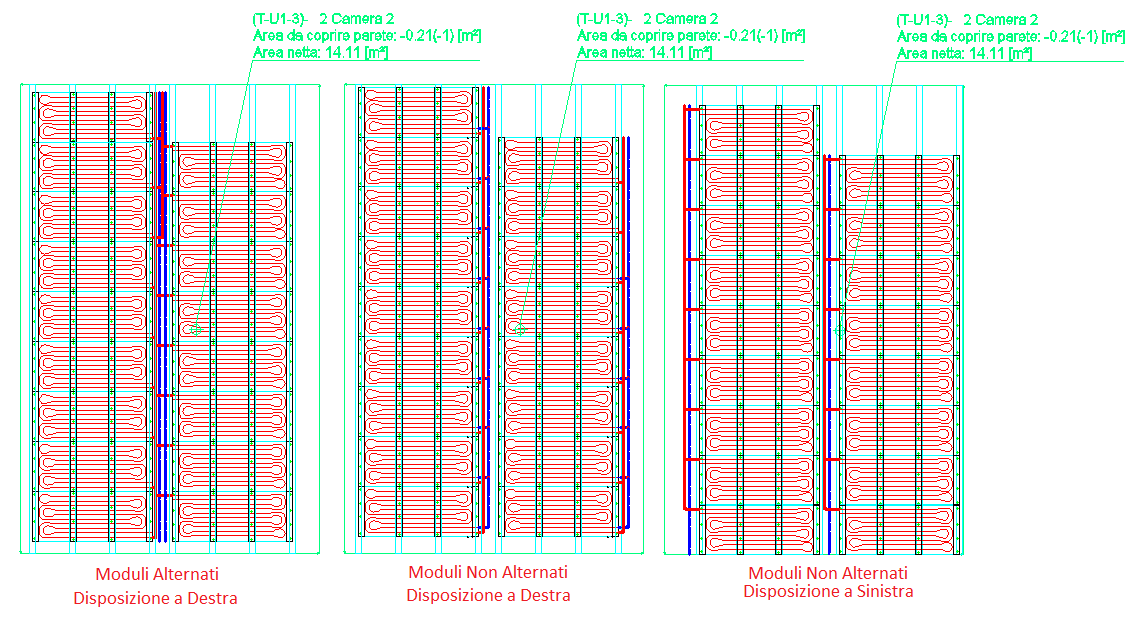

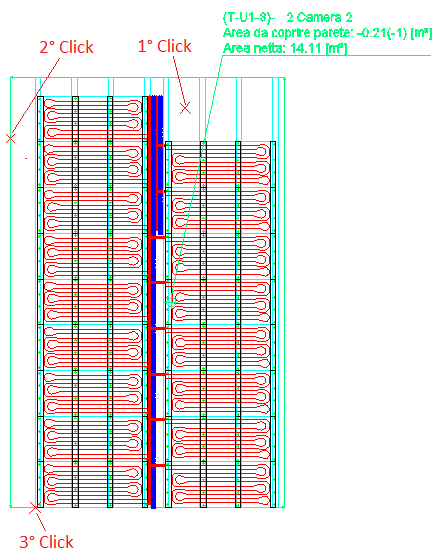

L'immagine seguente mostra la sequenza usata per ottenere un determinato layout.
Il programma inserisce tanti moduli fino alla capienza e in modo da soddisfare l'area da coprire. Non appena l'inserimento di un modulo porta l'area da coprire mostrata nell'etichetta ad un valore negativo, l'inserimento si blocca e la richiesta è soddisfatta.
