Archivio Plenum

L'Archivio Plenum contiene i distributori d'aria (plenum) utilizzati negli impianti aeraulici, con possibilità di definire attacchi, dimensioni e blocchi grafici personalizzati.

🛠 Interfaccia

Campo	Descrizione
Icona
Comando	DBPLENUM

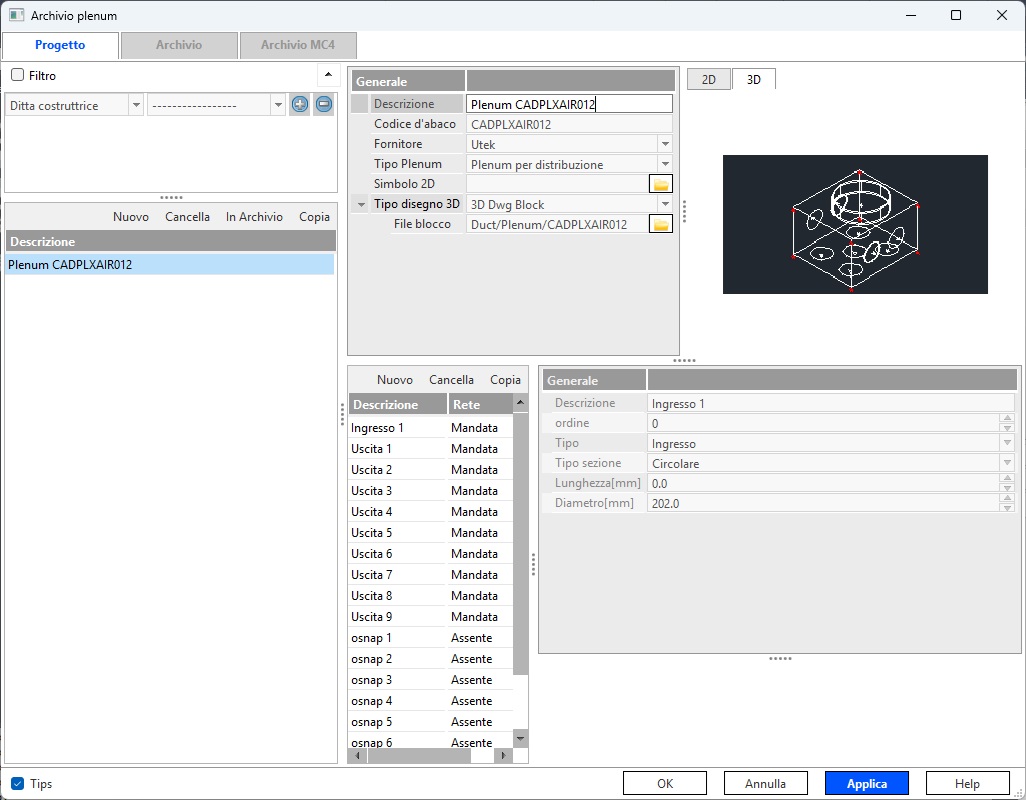

Aspetto

---

📋 Struttura dell'Archivio

Scheda	Descrizione
Progetto	Vuota al primo accesso. Qui si inseriscono i nuovi elementi.
Archivio Mc4	Contiene alcune tipologie di plenum diffuse.
Archivio	Contiene plenum creati e/o modificati dall'utente, salvati nel proprio archivio personalizzato.

---

🛠 Aggiunta di un Nuovo Plenum

1. Premere il pulsante Nuova nella parte alta dell'area con la lista dei plenum (scheda Progetto).

2. Compilare i dati nella sezione Generale a destra:

   Campo	Descrizione
   Codice d'abaco	Codice che apparirà nell'etichetta e nella maschera dell'elenco dei materiali.
   Fornitore	Selezionabile dal menu a tendina. Campo non obbligatorio.
   Perdita	Perdita del plenum, fissa indipendentemente dalla portata che lo attraverserà.

3. Per la rappresentazione grafica, scegliere tra:

   • 3D standard: specificare le dimensioni del parallelepipedo (Altezza, Larghezza, Profondità) in mm.
   • Blocco DWG personalizzato: vedere la sezione dedicata.

4. Cliccare su Nuovo per aggiungere gli attacchi (ingresso o uscita):

   Campo	Descrizione
   Ordine	Partire da zero e incrementare man mano si aggiungono altri attacchi.
   Tipo	Ingresso o Uscita.
   Rete	Selezionare se l'attacco è usato sulla rete di Mandata o di Ripresa.
   Sezione	Circolare o Rettangolare. Determina il disegno e il tipo di canale collegato.
   Diametro / Altezza-Larghezza	Dimensioni dell'attacco.
   Lunghezza Attacco	Lunghezza del collarino disegnato automaticamente.
   Posizione	Lato del parallelepipedo su cui posizionare l'attacco.

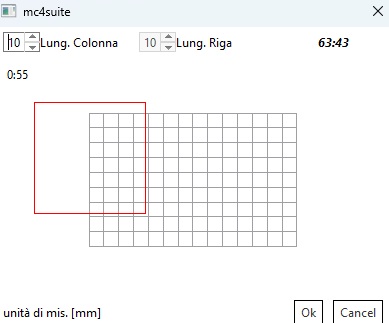

   Dist. X - Dist. Y	Coordinate dell'asse della connessione. In alternativa cliccare su per posizionare graficamente l'attacco.



Calcolo garantito

Il calcolo completo è garantito solo con: N. Attacchi Ingresso = 1 e N. Attacchi Uscita ≥ 1.

---

📌 Personalizzazione del Blocco Plenum

Per personalizzare la rappresentazione grafica del plenum con un file DWG esterno, il file deve rispettare i seguenti requisiti:

Requisito	Descrizione
Scala	1 unità = 1 millimetro.
Punto di inserimento	Nell'origine degli assi cartesiani.
Blocchi di connessione	Il file deve contenere i blocchi mc4in2D/3D.dwg e mc4out2D/3D.dwg dalla cartella Simb-mc4 del percorso di installazione.
Agganci	Indicati per la rete di mandata. Il programma inverte automaticamente i flussi per la rete di ripresa.

Attenzione

Se il blocco 2D è diverso da quello 3D, il numero di attacchi deve comunque essere lo stesso per entrambe le rappresentazioni.

Non appena il file DWG verrà caricato dalla maschera di database, il programma compilerà automaticamente la lista degli attacchi.
