Archivio Esposizioni - Dati Generali
La scheda Dati Generali dell'Archivio Esposizioni consente di configurare le proprietà fondamentali di ciascuna esposizione, tra cui il tipo, l'orientamento e le temperature di scambio.
📋 Legenda Moduli
| Modulo di Mc4Suite | HTCad |
|---|---|
| Sottomoduli |  Calcolo energetico  Carichi termici |

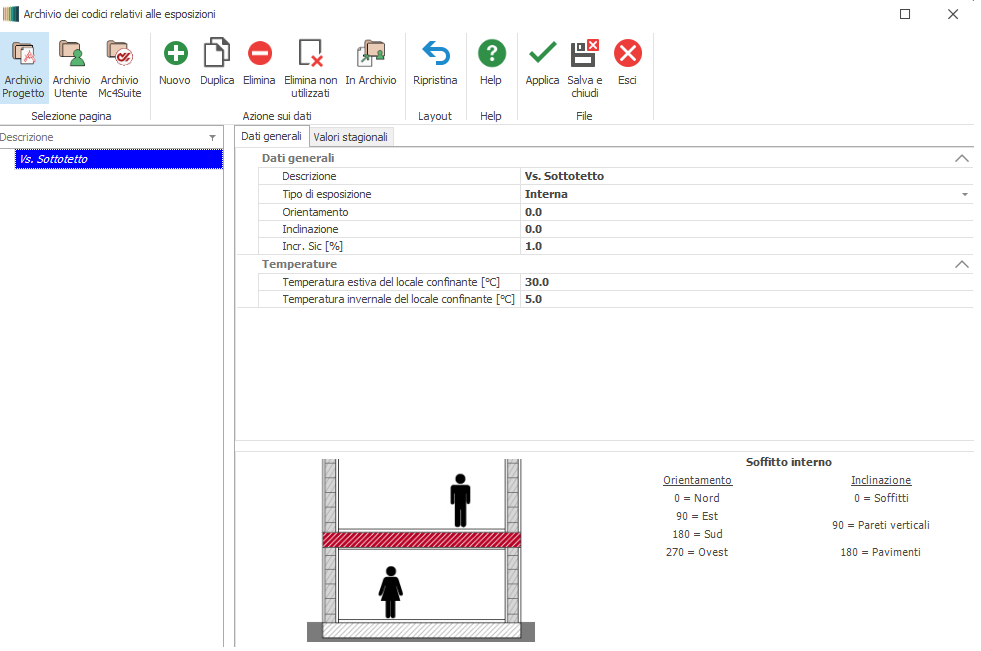

🛠 Interfaccia
📐 Dati Descrizione
| Ambito | Campo | Descrizione |
|---|---|---|
| Descrizione | Consente di personalizzare la descrizione dell'esposizione in luogo del codice alfanumerico assegnato automaticamente dal programma in fase di creazione. |
| | Tipo di esposizione | Permette di selezionare il tipo di esposizione tra Esterna, Interna e Controterra, secondo la classificazione descritta nelle generalità dell'archivio. |
| Tipo di esposizione (calcolo energetico) | Permette di selezionare il tipo di esposizione tra Esterna, Controterra e Verso zona non climatizzata, secondo la classificazione descritta nelle generalità dell'archivio. |

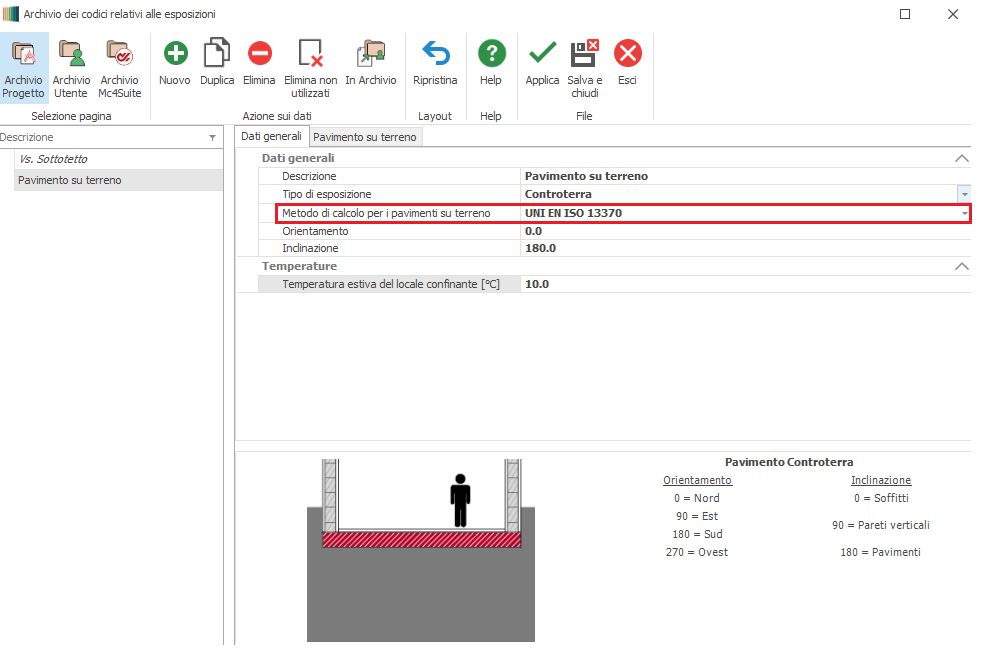

⚙️ Metodo di calcolo per i pavimenti su terreno
Voce associata al tipo di esposizione Controterra. Consente di definire la metodologia di calcolo dello scambio termico con il terreno; le opzioni disponibili dipendono dal Tipo di calcolo impostato nei Dati di progetto:
- Approccio A1 (Design Rating): l'unica opzione disponibile è UNI EN ISO 13370, la norma analitica che disciplina lo scambio termico con il terreno.
- Approccio A2 (Asset Rating): sono disponibili due opzioni:
- UNI EN ISO 13370 — norma analitica per lo scambio con il terreno.
- UNI/TS 11300-1:2014 punto 11.3 — metodologia forfettaria prevista dalla specifica tecnica UNI/TS 11300-1.
La scelta effettuata modifica la configurazione della scheda Pav. su terr..
📐 Dati di Orientamento e Temperature
| Ambito | Campo | Descrizione |
|---|---|---|
| | Orientamento | Orientamento cardinale delle pareti verticali, espresso in gradi: 0° = Nord, 90° = Est, 180° = Sud, 270° = Ovest. |
| Inclinazione | Identifica il tipo di elemento strutturale a cui si intende applicare l'esposizione: 0° = soffitti, 90° = pareti verticali, 180° = pavimenti. |
| Incr. Sic. [%] | Incremento di sicurezza applicabile all'entità delle dispersioni, adottabile a discrezione del progettista ai fini del dimensionamento impiantistico. |

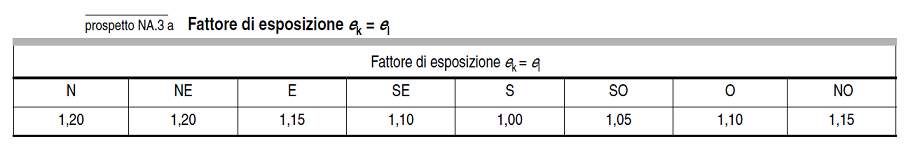

| Fattore di correzione per l'esposizione | Per esposizioni di tipo Esterno applicate a pareti verticali (inclinazione = 90°), corrisponde al fattore di correzione e |
| Temperatura loc. conf. Estivo [°C] | Temperatura di scambio della struttura (parete, pavimento o soffitto) nel periodo estivo, utilizzata per il calcolo dei carichi termici. |
| Temperatura loc. conf. Invernale [°C] | Temperatura di scambio della struttura nel periodo invernale. |
In caso di calcolo dei carichi estivi, non lasciare vuoto il campo Temperatura loc. conf. Estivo: in assenza di dati il programma adotta T = 0 °C come temperatura di scambio. Il campo può invece essere trascurato se si esegue il solo calcolo delle dispersioni invernali.
Quando il tipo di esposizione è impostato su Esterna, i campi relativi alle temperature del locale confinante non hanno significato: le temperature di scambio sono quelle della Località.
Il valore inserito nel campo Orientamento non ha alcuna influenza nel caso di strutture orizzontali (solai, pavimenti, soffitti), che per definizione hanno inclinazione = 0° o 180°.
