Archivio Esposizioni - Pavimenti su Terreno

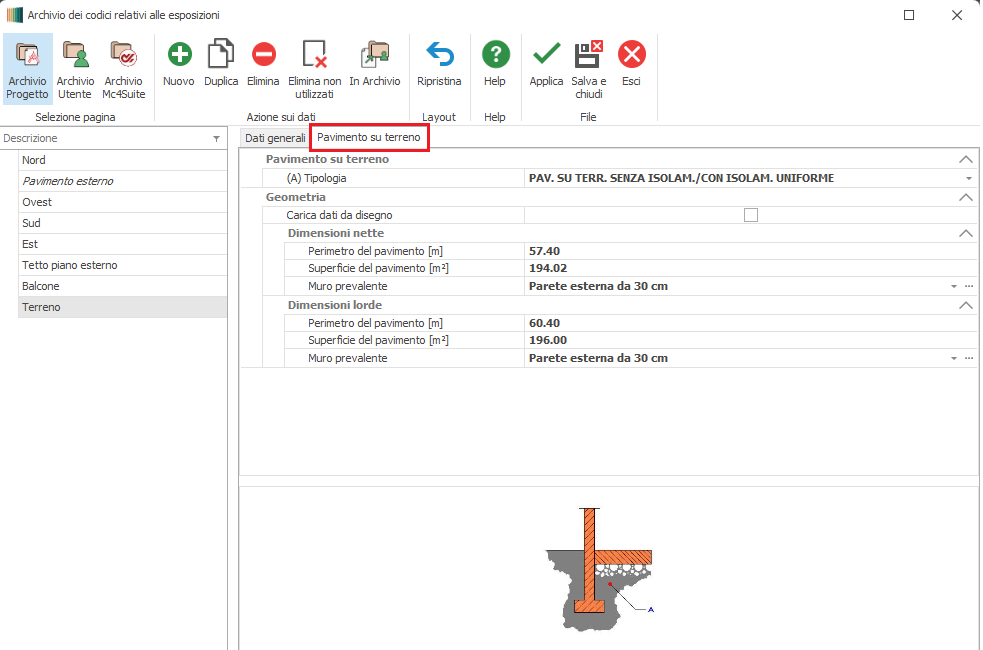

Scheda attiva solo quando l'esposizione è di tipo Controterra con inclinazione = 180° (pavimento). Le tipologie disponibili nel campo (A) Tipologia dipendono dalla scelta effettuata nel campo Metodo di calcolo per i pavimenti su terreno della scheda Dati generali.
Questa scheda è attiva solo quando l'esposizione è di tipo Controterra con inclinazione = 180° (pavimento). Le tipologie disponibili nel campo (A) Tipologia dipendono dalla scelta effettuata nel campo Metodo di calcolo per i pavimenti su terreno della scheda Dati generali.
⚙️ Metodo di calcolo: UNI EN ISO 13370
In funzione della tipologia di pavimento su terra, la norma UNI EN ISO 13370 adotta una specifica espressione del coefficiente di accoppiamento termico tra zona e terreno Hg [W/K].
I campi presenti nella scheda si attivano o disattivano in funzione della tipologia selezionata nel campo (A) Tipologia.
Campi comuni a tutte le tipologie
| Campo | Descrizione |
|---|---|
| Carica dati da disegno | Se attivato, il programma ricava automaticamente dall'input grafico le aree netta e lorda del pavimento controterra, la stratigrafia e le lunghezze netta e lorda della parete prevalente che delimita il pavimento. Contestualmente vengono disattivate le sezioni sottostanti Dimensioni nette e Dimensioni lorde destinate all'inserimento manuale dei parametri (Perimetro del pavimento, Area del pavimento, Muro prevalente). |
Quando Carica dati da disegno non è selezionato, i parametri vanno indicati manualmente in due sezioni distinte, Dimensioni nette e Dimensioni lorde, che hanno finalità di calcolo differenti.

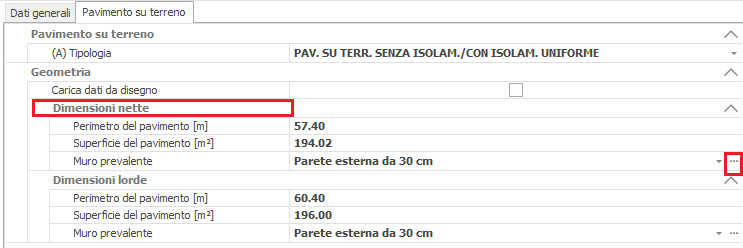

Dimensioni nette
I valori inseriti in questa sezione sono funzionali alla valutazione dello scambio termico con il terreno nell'ambito del calcolo delle dispersioni termiche secondo UNI EN 12831-1 e del calcolo dei carichi termici secondo metodo ASHRAE.
| Campo | Descrizione |
|---|---|
| Perimetro del pavimento [m] | Indicare il perimetro che delimita la superficie netta del pavimento controterra dell'intera porzione di edificio associata all'esposizione. |
| Area del pavimento [m²] | Indicare l'area netta del pavimento controterra dell'intera porzione di edificio associata all'esposizione. |
| Muro prevalente | Selezionare dall'Archivio Strutture la stratigrafia della parete prevalente (per estensione) lungo il perimetro del pavimento controterra. |

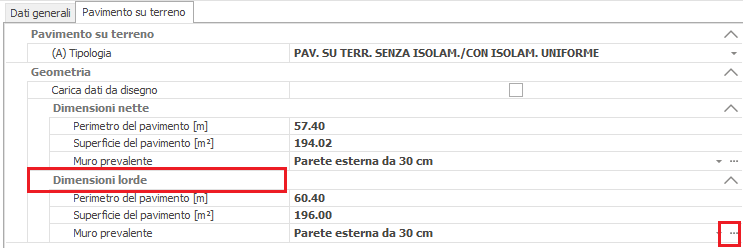

Dimensioni lorde
I valori inseriti in questa sezione sono funzionali alla valutazione dello scambio termico con il terreno nell'ambito del calcolo energetico secondo UNI/TS 11300 eseguito in presenza del decreto legislativo "Decreto Requisiti Minimi del 28/10/2025", con considerazione delle superfici scambianti nette nel contesto dell'edificio di progetto.
| Campo | Descrizione |
|---|---|
| Perimetro del pavimento [m] | Indicare il perimetro lordo che delimita la superficie lorda del pavimento controterra dell'intera porzione di edificio associata all'esposizione. |
| Area del pavimento [m²] | Indicare l'area lorda del pavimento controterra dell'intera porzione di edificio associata all'esposizione. |
| Muro prevalente | Selezionare dall'Archivio Strutture la stratigrafia della parete prevalente (per estensione) lungo il perimetro del pavimento controterra. |
📋 Tipologie di pavimento controterra
Sono disponibili 5 tipologie:

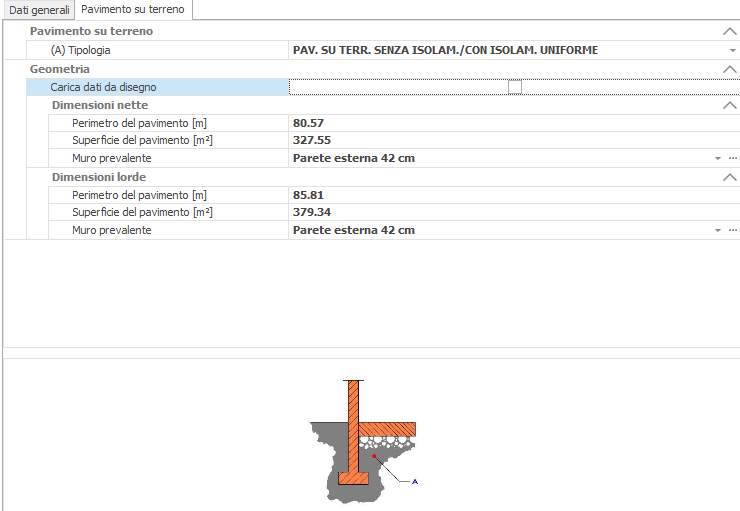

1. Pavimento poggiato su terreno — privo di isolamento o uniformemente isolato
Non sono richiesti campi aggiuntivi oltre a quelli comuni descritti sopra.

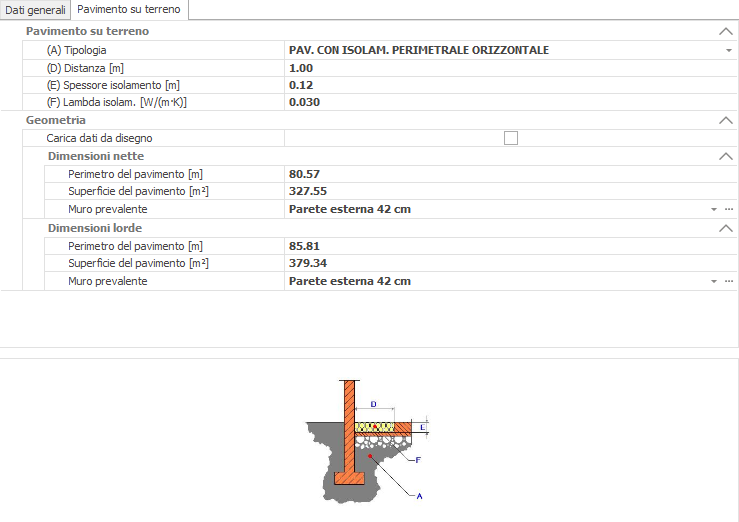

2. Pavimento poggiato su terreno con isolamento perimetrale orizzontale
Oltre ai campi comuni, in questo caso l'utente deve compilare i seguenti parametri:
| Campo | Descrizione |
|---|---|
| (D) Distanza dell'isolamento perimetrale [m] | Distanza dell'isolamento perimetrale orizzontale. |
| (E) Spessore dell'isolamento perimetrale [m] | Spessore dello strato isolante perimetrale. |
| (F) Conduttività termica dell'isolante [W/m K] | Conduttività termica del materiale isolante. |

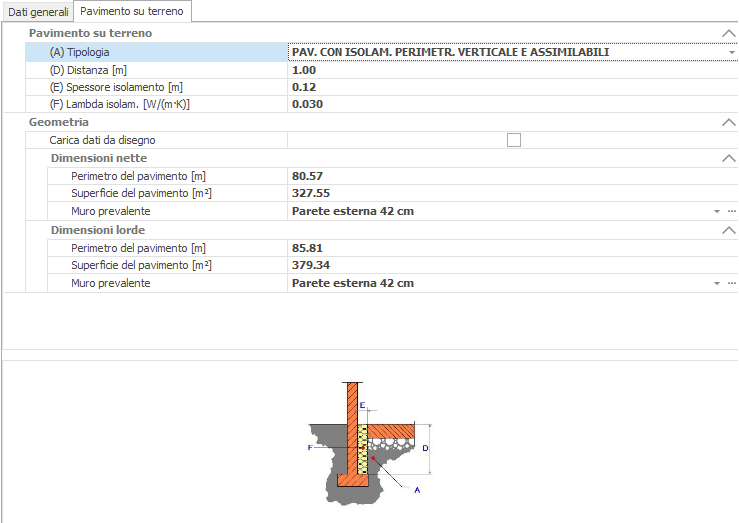

3. Pavimento poggiato su terreno con isolamento perimetrale verticale
Oltre ai campi comuni, in questo caso l'utente deve compilare i seguenti parametri:
| Campo | Descrizione |
|---|---|
| (D) Profondità dell'isolamento perimetrale [m] | Profondità dell'isolamento perimetrale verticale. |
| (E) Spessore dell'isolamento perimetrale [m] | Spessore dello strato isolante perimetrale. |
| (F) Conduttività termica dell'isolante [W/m K] | Conduttività termica del materiale isolante. |

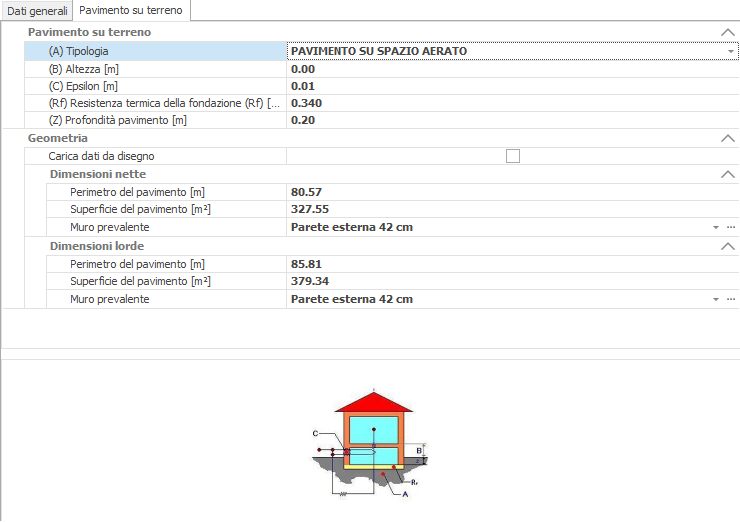

4. Pavimento su spazio aerato
Oltre ai campi comuni, in questo caso l'utente deve compilare i seguenti parametri:
| Campo | Descrizione |
|---|---|
| (B) Altezza del pavimento sul livello del pavimento esterno [m] | Altezza del piano del pavimento rispetto al livello del terreno esterno. |
| (C) Epsilon [m] | Rapporto tra l'area delle aperture di ventilazione e il perimetro dell'intercapedine. |
| (Z) Profondità pavimento [m] | Profondità del pavimento. |
| (Rf) Resistenza termica della fondazione [m²K/W] | Resistenza termica della fondazione. |
Questa tipologia include nel calcolo il fattore di schermatura al vento (fw, wind shielding factor), ricavato dalla Tabella 2 della UNI EN ISO 13370 in funzione del contesto territoriale. Il contesto si definisce nei Dati di progetto tra le seguenti voci:
- Centro urbano
- Periferia
- Campagna
Le strutture aggiuntive eventualmente specificate sono rilevanti esclusivamente per i calcoli eseguiti dal modulo CENED2+.

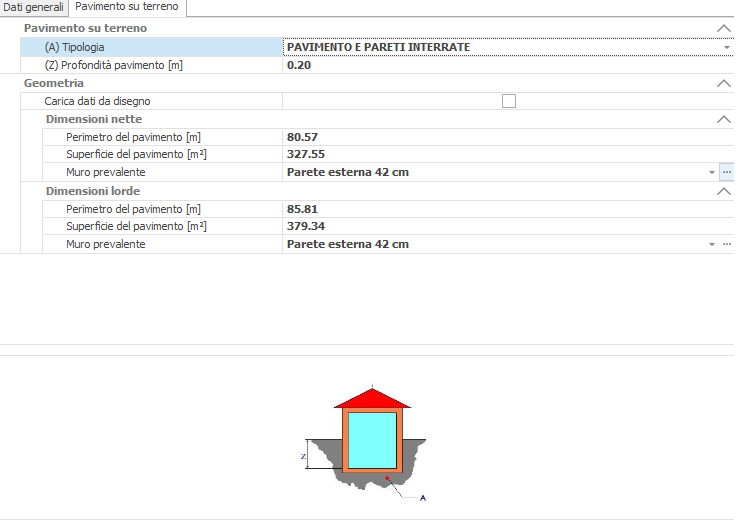

5. Pavimento e pareti interrate
Oltre ai campi comuni, in questo caso l'utente deve compilare il seguente parametro:
| Campo | Descrizione |
|---|---|
| (Z) Profondità interramento [m] | Profondità di interramento; il valore deve essere positivo. |
⚙️ Metodo di calcolo: UNI/TS 11300-1:2014 punto 11.3

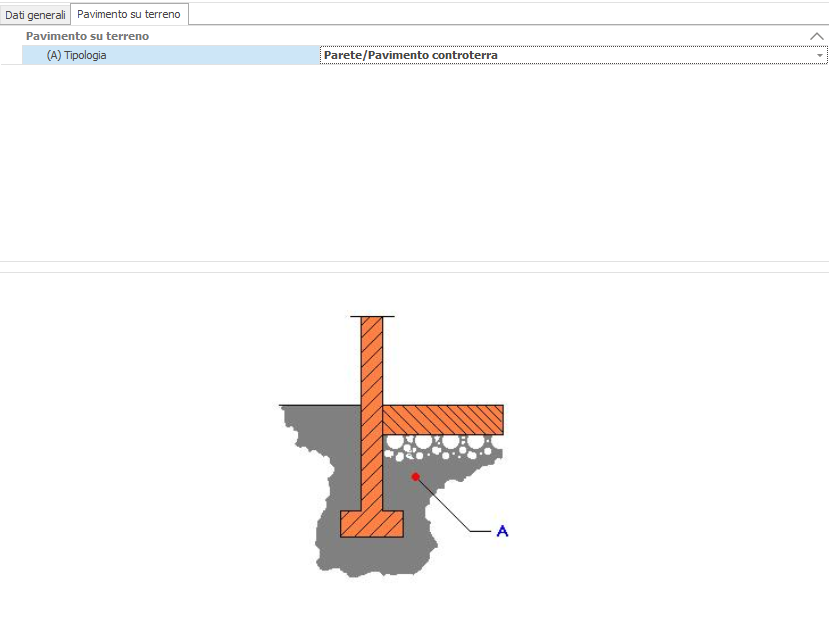

Con il metodo forfettario previsto dalla UNI/TS 11300-1:2014 punto 11.3, le tipologie disponibili sono:
| Tipologia | Descrizione |
|---|---|
| Parete/Pavimento controterra | Corrisponde alla voce Pavimento o parete controterra del prospetto 7 della UNI/TS 11300-1:2014. |
| Pavimento su vespaio aerato | Corrisponde alla voce Solette sospese (solette sopra vespaio) del prospetto 7 della UNI/TS 11300-1:2014. |
