Archivio Teleriscaldamento - Sistemi di Teleriscaldamento
La sezione Sistemi di Teleriscaldamento consente di definire i parametri della sottostazione di scambio, il metodo di calcolo delle perdite e la modalità di definizione della temperatura media del fluido.

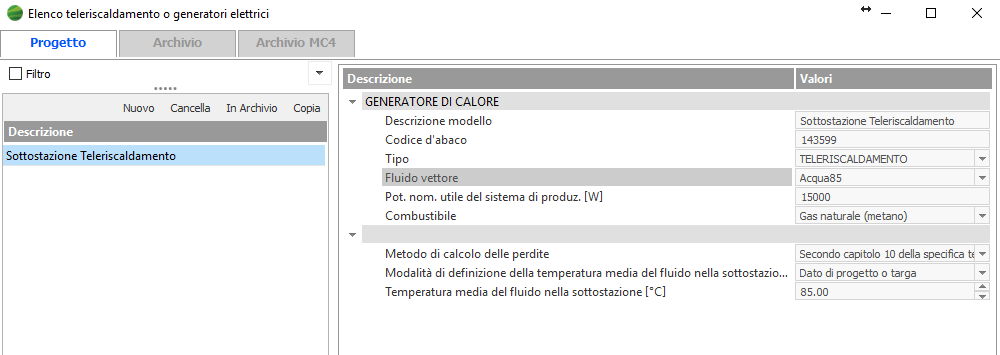

🛠 Interfaccia
📋 Campi
| Campo | Descrizione |
|---|---|
| Descrizione | Descrizione qualitativa del generatore. |
| Tipo | Selezionare Teleriscaldamento. |
| Fluido Vettore | Inserire la descrizione del fluido vettore (non entra nel calcolo della resa del componente, ha solo finalità descrittive). |
| Potenza nominale | Valore nominale della potenza erogata. |
Nota
Prima di procedere è necessario caricare almeno un combustibile nel progetto corrente.
⚙️ Metodo di Calcolo delle Perdite
L'utente ha a disposizione due metodi integrati nella UNI TS 11300-4 per determinare le perdite di calore della sottostazione:
| Metodo | Descrizione |
|---|---|
| Secondo capitolo 10 UNI/TS 11300-4 | Il fattore di perdita è determinato dai coefficienti C2 e C3 riportati nel Prospetto 32 della norma UNI/TS 11300-4. |
| Fattore di Perdita Fornito da Costruttore | L'utente deve specificare il coefficiente di perdita della sottostazione in W/K. Tale valore sarà moltiplicato per la differenza tra la temperatura media del fluido e quella dell'ambiente in cui lo scambiatore è installato, e quindi per il tempo di funzionamento. |
⚙️ Modalità di Definizione della Temperatura Media del Fluido
| Modalità | Descrizione |
|---|---|
| Dato di Progetto o Targa | Il dato deve essere inserito nel campo sottostante. |
| Rete ad Acqua a Bassa Temperatura | Il programma usa il valore specificato nella norma UNI/TS 11300-4 pari a 70 °C. |
| Rete ad Acqua Surriscaldata | Il programma usa il valore specificato nella norma UNI/TS 11300-4 pari a 90 °C. |
