Archivio Unità di Cogenerazione
L'Archivio Unità Cogenerative consente di definire i parametri dei sistemi di cogenerazione per il calcolo energetico.
📂 Accesso

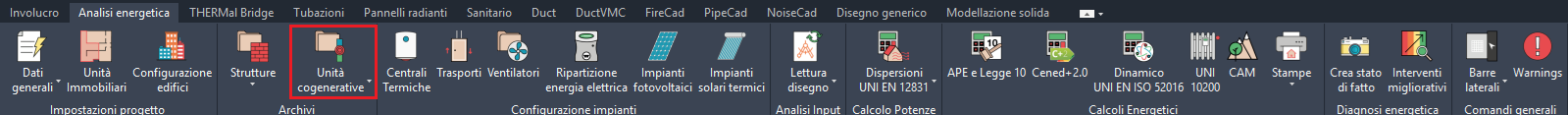

Comando: QDBCOGEN
🛠 Interfaccia
L'archivio è organizzato in tre schede (Progetto, Archivio, Archivio MC4). I nuovi componenti possono essere aggiunti solo nella scheda Progetto e successivamente spostati nella scheda Archivio per renderli disponibili in progetti futuri. L'Archivio MC4 è in sola lettura.
Il tipo di calcolo è determinato dalla modalità di Funzionamento selezionata:
- (1) Carico Nominale: metodo del contributo frazionale
- (2) Carico Variabile: metodo del profilo di carico mensile

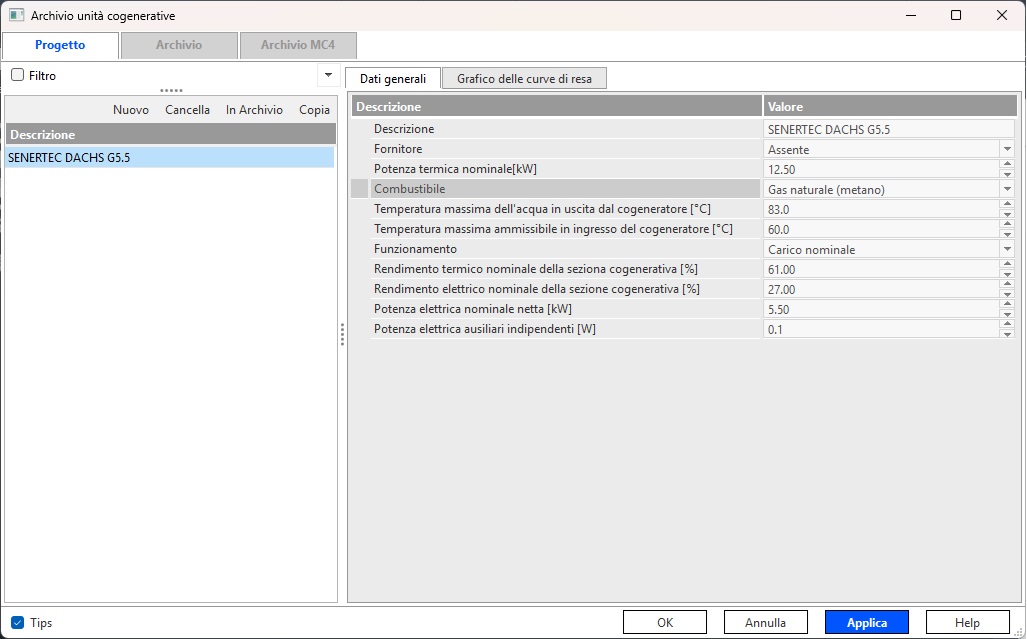

📋 Funzionamento a Carico Nominale
| Campo | Descrizione |
|---|---|
| Potenza Termica Nominale | Potenza termica nominale della sezione cogenerativa (per unità a condensazione: potenza alla massima temperatura) |
| Combustibile | Tipo di combustibile; selezionare dall'archivio fluidi |
| Temperatura massima in uscita | Temperatura massima del fluido che esce dallo scambiatore verso l'impianto/accumulo |
| Temperatura massima ammissibile in ingresso | Temperatura massima di ritorno dall'impianto ammessa all'ingresso dello scambiatore |
| Rendimento Termico Nominale | Rendimento della sezione cogenerativa espresso in % |
| Rendimento Elettrico Nominale | Rendimento per la produzione di energia elettrica |
| Potenza Elettrica Nominale Netta | Potenza elettrica prodotta, diminuita dell'assorbimento degli ausiliari dipendenti diretti [kW] |
| Potenza Elettrica ausiliari indipendenti | Assorbimento degli ausiliari non alimentati direttamente dal generatore [kW] |

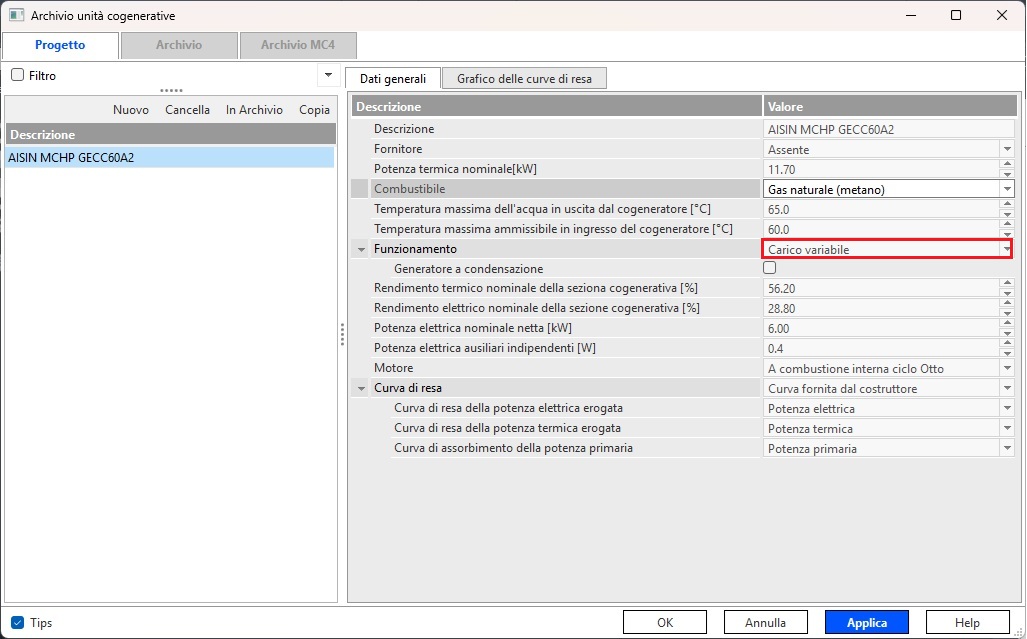

📋 Funzionamento a Carico Variabile
In aggiunta ai campi del carico nominale, specificare:
| Campo | Descrizione |
|---|---|
| Potenza termica minima ammissibile | Valore minimo di potenza termica erogabile |
| Tipo di Motore | Combustione Interna a Ciclo Otto / Turbina a Gas / Motori Stirling |
| Curve di resa | (1) Standard: calcolate in funzione del tipo di motore e degli algoritmi dell'Appendice I UNI/TS 11300-4; (2) Fornite dal Costruttore: specificare le curve di Potenza Elettrica Erogata, Potenza Termica Erogata e Assorbimento Potenza Primaria dall'archivio apposito |

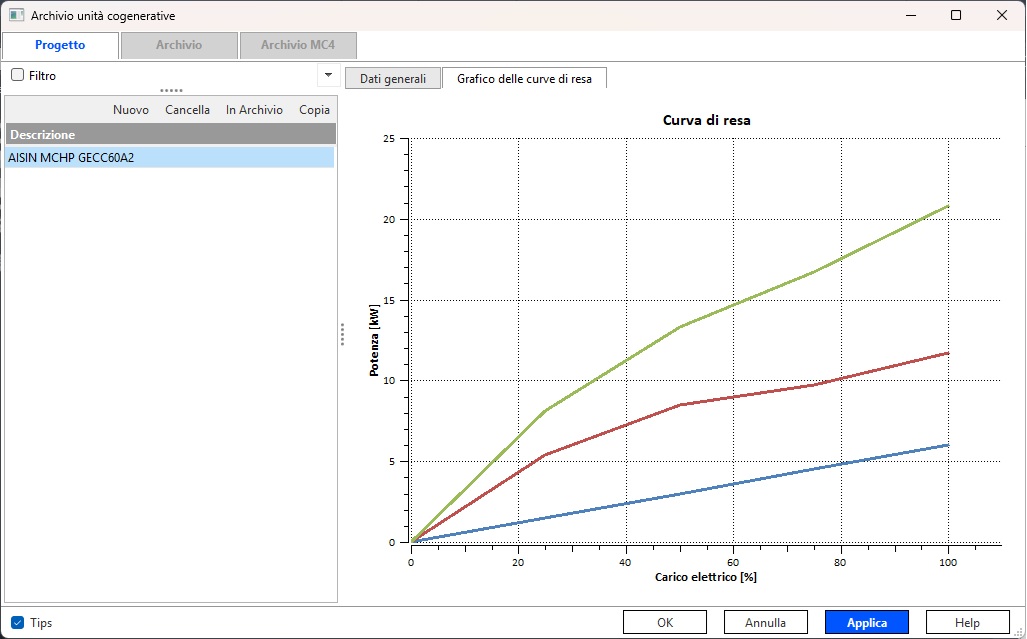

Cliccare sul pulsante Edita per accedere all'Archivio Curve di Resa. Il tab Grafico delle Curve di Resa visualizza le curve del sistema selezionato:
