Archivio Serbatoi
L'Archivio Serbatoi consente di definire i serbatoi utilizzati nei moduli HtCadL10, HtCadImp e PipeCAD. Nei moduli impiantistici viene utilizzata soprattutto la rappresentazione grafica, mentre nel modulo L10 si sfruttano i dati dimensionali e di coibentazione per il calcolo delle perdite di calore e del volume di accumulo collegato a un impianto solare termico.

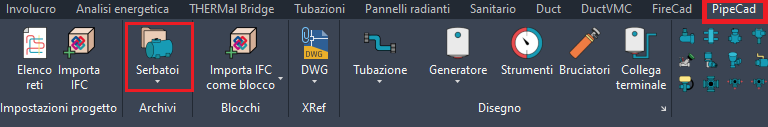

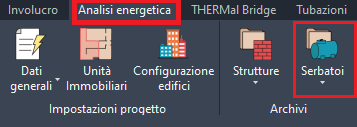

📂 Modalità di Accesso
| HtCadL10 | HtCadImp | PipeCAD |
|---|---|---|
 |  |  |
🛠 Struttura dell'Archivio
L'archivio è suddiviso in due schede principali:
- Modelli: dati di disegno
- Dati di legge: parametri per il calcolo energetico

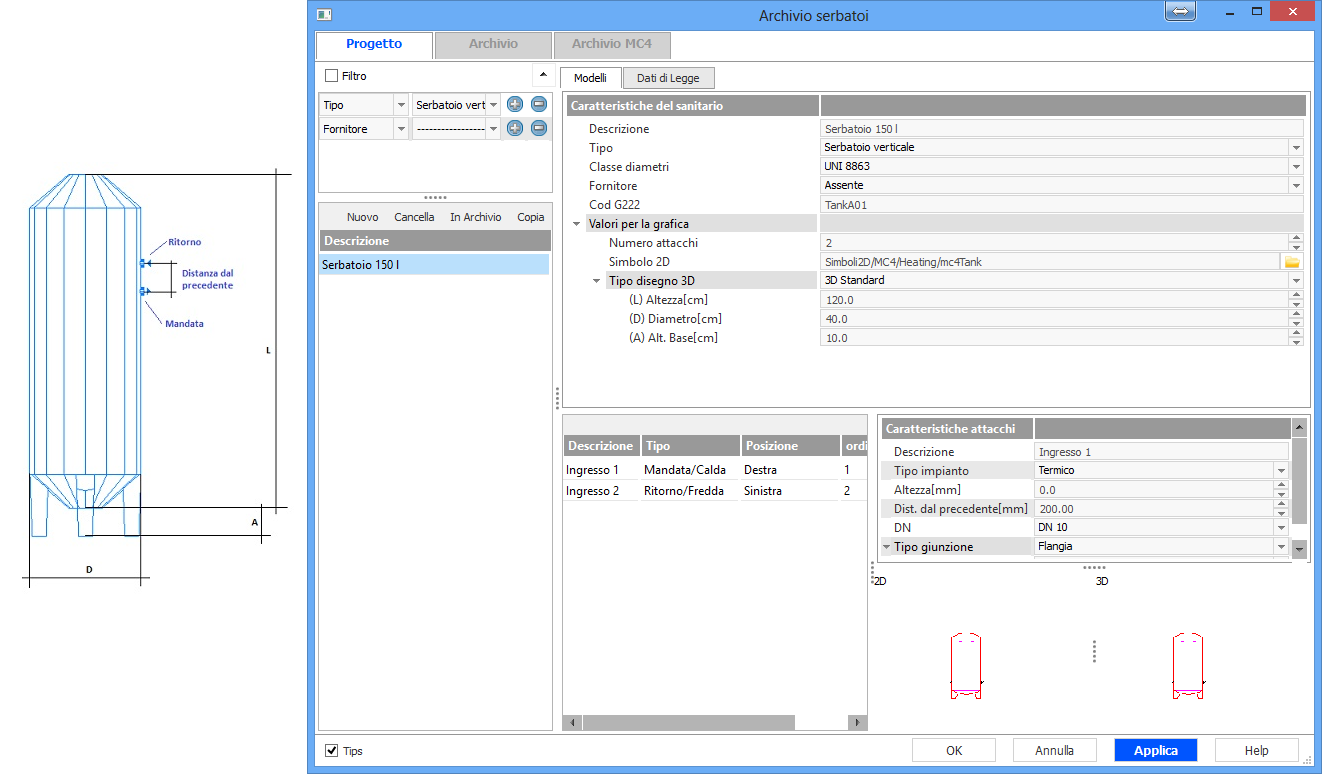

📋 Scheda Modelli
| Campo | Descrizione |
|---|---|
| Descrizione | Inserire la descrizione del serbatoio. |
| Tipo | Serbatoio verticale, Serbatoio orizzontale o Vaso d'espansione. Determina il tipo di disegno. |
| Classe Diametri | Normativa di diametri dal database; determina la lista dei diametri commerciali. |
| Fornitore | Specificare il produttore o lasciare vuoto. |
| Cod G222 | Abbreviazione mostrata a video e nel computo dei materiali. |
| Numero Attacchi | Numero degli attacchi da inserire graficamente nell'oggetto. |
| Simbolo 2D | File con la grafica per la rappresentazione 2D; se assente si usa la rappresentazione di default. |
| Tipo Disegno 3D | File per la rappresentazione 3D oppure modello Standard con dimensioni parametriche. |
| Attacchi | Per ogni attacco: Tipo, Altezza, Distanza dal precedente, Diametro e Tipo di giunzione. |
⚙️ Scheda Dati di Legge
In questa scheda si inseriscono i dati per il calcolo delle perdite del serbatoio. Occorre selezionare una delle tre opzioni disponibili in corrispondenza della voce Dati Costruttivi:

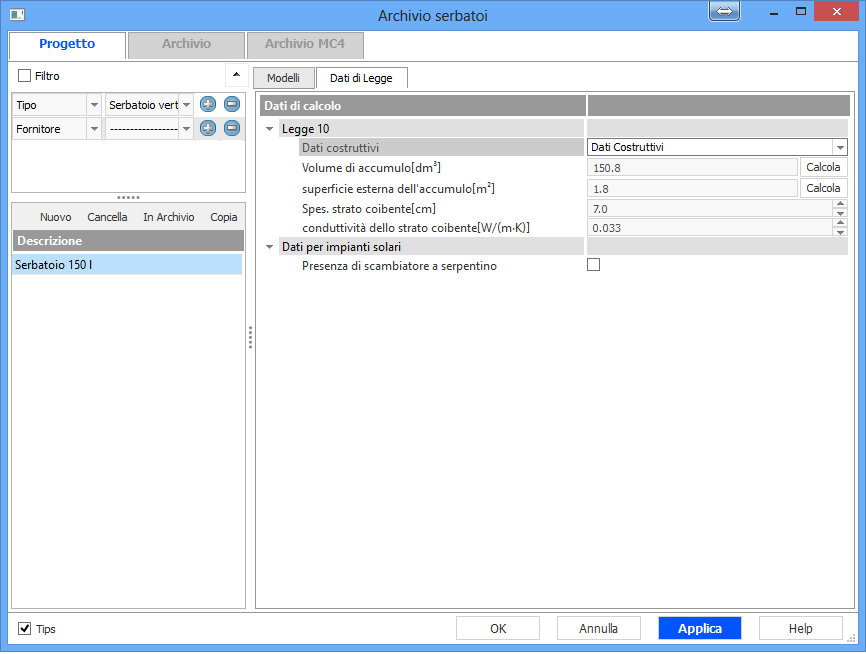

1) Dati costruttivi
| Campo | Descrizione |
|---|---|
| Volume di Accumulo [dm³] | Digitare il valore o calcolarlo automaticamente (pulsante Calcola) dai dati della scheda Modelli. |
| Superficie Esterna [m²] | Digitare il valore o calcolarlo automaticamente dai dati della scheda Modelli. |
| Spessore Strato Coibente [cm] | Spessore dell'isolante applicato all'accumulo. |
| Conduttività Strato Coibente [W/mK] | Conduttività del materiale isolante (tipicamente 0,035–0,04 W/mK). |
| Presenza dello Scambiatore | Spuntare se il serbatoio è dotato di serpentino. Se nota, inserire la Potenza [W] massima. |
In assenza di scambiatore il tempo di funzionamento della pompa primaria coincide con l'intero periodo di funzionamento (a velocità costante) o con il tempo del generatore (a velocità variabile). In presenza di scambiatore il tempo è inversamente proporzionale alla potenzialità dello scambiatore.

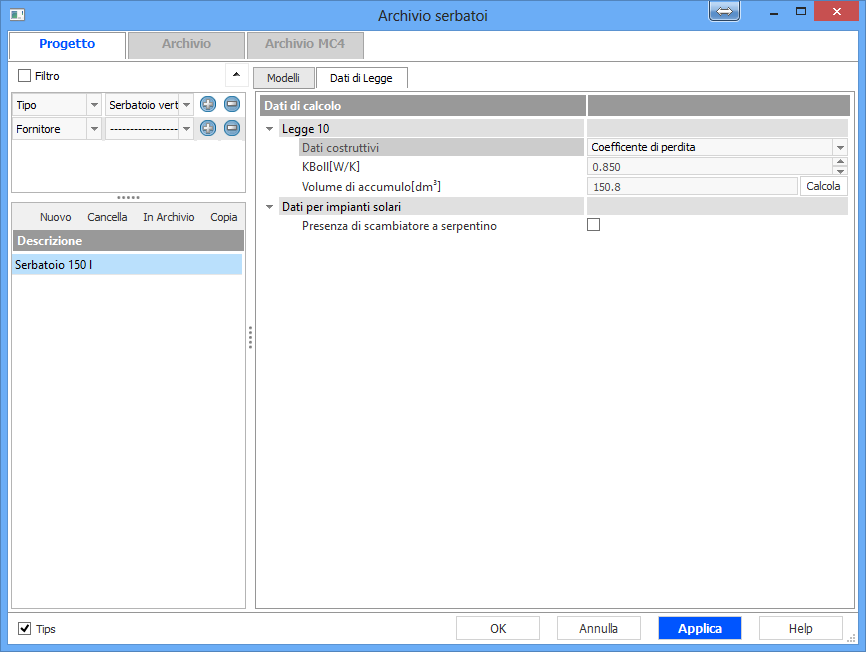

2) Coefficiente di perdita
| Campo | Descrizione |
|---|---|
| K boll [W/K] | Coefficiente di dispersione del serbatoio fornito dal costruttore. Per apparecchi elettrici, il valore delle perdite nominali dev'essere dichiarato secondo CEI EN 60379. |

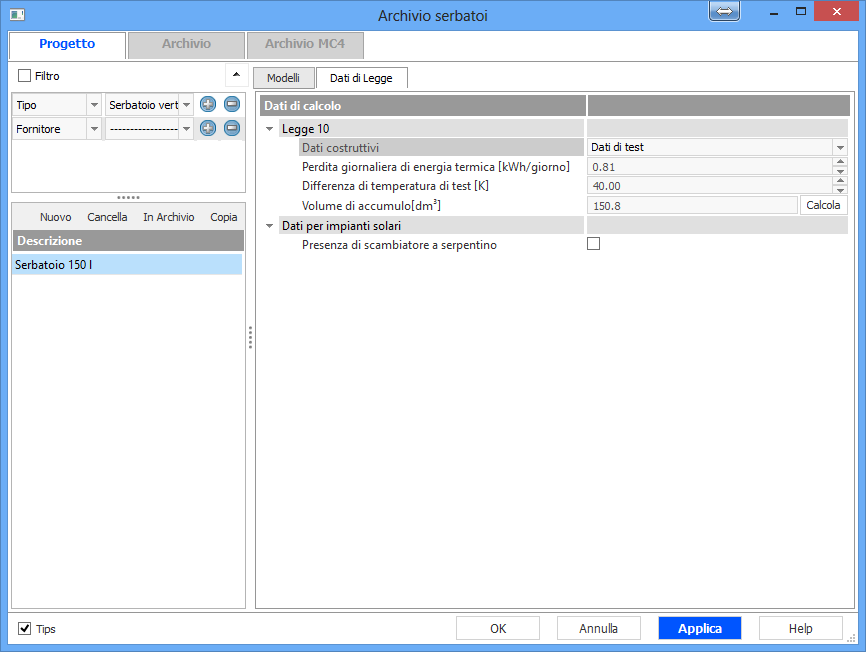

3) Dati di test
| Campo | Descrizione |
|---|---|
| Perdita giornaliera Q test [kWh/giorno] | Dato dichiarato dal fabbricante in funzione della temperatura media dell'acqua nelle condizioni di prova. |
| Differenza di temperatura di test [K] | Differenza tra la temperatura media dell'acqua nelle condizioni di prova e la temperatura ambiente di installazione. |
