Archivio Generatori — Dati di Disegno
L'Archivio Generatori consente di definire i parametri grafici e dimensionali delle caldaie e dei generatori termici utilizzati nel disegno degli impianti idronici.
🛠 Interfaccia
📋 Dati Generali
| Campo | Descrizione |
|---|---|
| Descrizione modello | Nome del modello del generatore. |
| Codice d'abaco | Codice che contraddistingue il generatore nel progetto corrente. |
| Fornitore | Fornitore o referente commerciale per il generatore selezionato. |
| Da disegnare | Se attivato, abilita le sezioni Valori di disegno e Blocco DWG per la rappresentazione 2D e 3D della caldaia, nonché la scheda Dati attacchi. |
📐 Valori di Disegno
| Campo | Descrizione |
|---|---|
| Tipo oggetto grafico | Selezionare tra Generatore per alloggio e Generatore a basamento. |
| Larghezza [cm] | Larghezza del blocco caldaia. |
| Profondità [cm] | Profondità del blocco caldaia. |
| Altezza [cm] | Altezza del blocco caldaia. |
| Altezza basamento [mm] | Altezza dell'eventuale basamento. Impostare a 0 per non disegnare il basamento. |
🖼 Blocco DWG
Questa sezione consente di associare all'elemento un blocco grafico personalizzato in versione 2D e/o 3D. Cliccare sul pulsante con i tre punti per aprire il browser del computer e selezionare il file DWG da associare.
| Campo | Descrizione |
|---|---|
| Simbolo 2D | File DWG contenente il disegno dell'elemento in modalità Schematica (impianti idronici 2D). |
| Usa simbolo 3D | Se attivato, il programma nasconde la scheda degli attacchi: quando si utilizza un blocco DWG, gli attacchi devono essere definiti direttamente nel blocco. |
| Simbolo 3D | File DWG contenente il disegno dell'elemento in modalità 3D. |
I blocchi personalizzati devono essere file in formato .DWG salvati obbligatoriamente nella seguente cartella di installazione:
[dir di installazione]\ProgramData\Mc4Software\Mc4Suite 20XX\full\databases\Simb-mc4
All'interno di questa cartella i file possono essere organizzati in sottocartelle a piacere.
A ciascun elemento può essere associato un solo file DWG per il blocco bidimensionale e un solo file DWG per il blocco tridimensionale. Il blocco 3D richiede l'attivazione del campo Usa simbolo 3D.
Per ulteriori informazioni sull'associazione di blocchi personalizzati agli elementi di archivio, consultare la sezione Inserimento blocchi personalizzati.

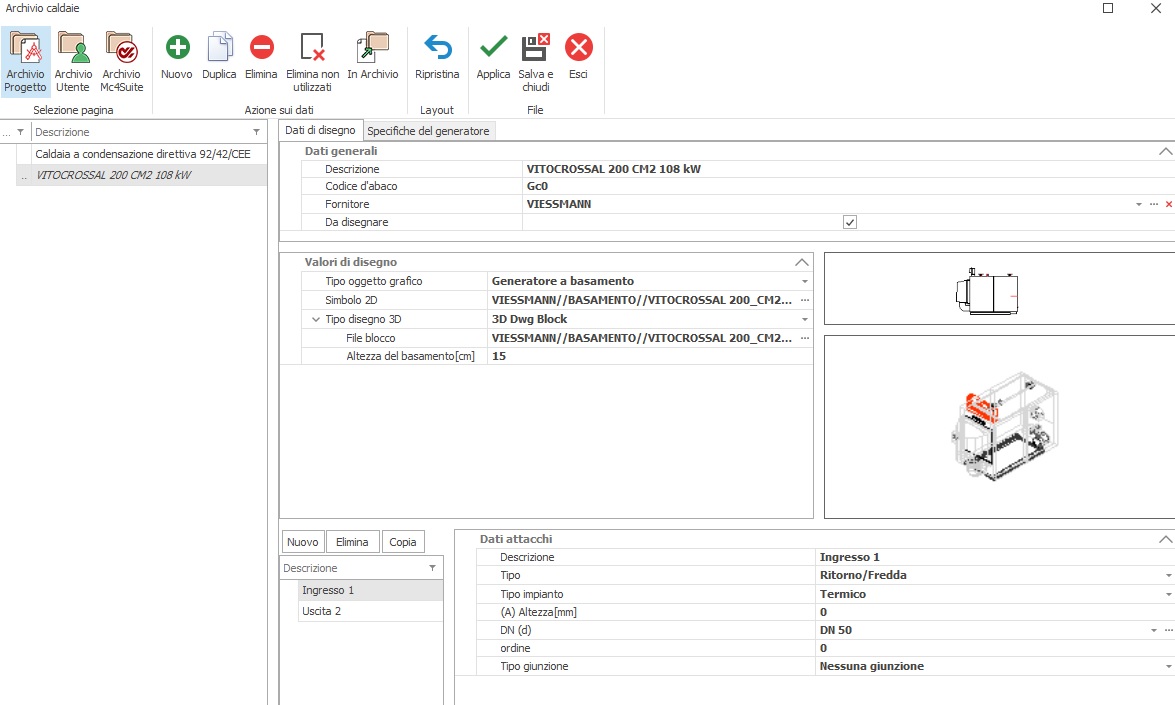

🔌 Dati Attacchi
Questa scheda è visibile solo se nella scheda Dati caldaia è attivato il campo Da disegnare.
In caso di associazione di un blocco DWG personalizzato (sezione Blocco DWG), il numero di attacchi viene determinato automaticamente dal programma, senza necessità di intervento da parte dell'utente.
| Campo | Descrizione |
|---|---|
| Descrizione | Descrizione dell'attacco. |
| Tipo | Tipologia dell'attacco: Mandata/Calda, Ritorno/Fredda, Mandata/Ritorno o Osnap. |
| Tipo impianto | Tipo di impianto a cui appartiene l'attacco: Termico, Idrico-sanitario, Gas o Generico. |
| Posizione | Faccia della caldaia su cui posizionare l'attacco, selezionabile dal menu a tendina. La scelta aggiorna la griglia di selezione sottostante in base alle dimensioni della caldaia. Un pulsante affiancato al campo mostra una visualizzazione dettagliata della faccia selezionata. |
| Ordine | Numero progressivo dell'attacco. |
| Dati X [cm] | Posizione orizzontale dell'attacco sulla faccia selezionata, misurata dall'angolo in alto a sinistra. Può essere inserita manualmente o selezionata dalla griglia. |
| Dati Y [cm] | Posizione verticale dell'attacco sulla faccia selezionata, misurata dall'angolo in alto a sinistra. Può essere inserita manualmente o selezionata dalla griglia. |
| DN | Diametro nominale dell'attacco, selezionabile dal menu a tendina precaricato con i diametri della classe impostata in precedenza. |
| Altezza [mm] | Lunghezza dell'attacco, ovvero la sporgenza dalla caldaia. |
| Giunzioni attacco | Tipo di giunzione dell'attacco. |
