Archivio Pompe di Calore - Scheda Generale
La scheda generale dell'Archivio Pompe di Calore raccoglie i dati identificativi, le caratteristiche di funzionamento e i dati di targa per le verifiche prescrittive di legge.
📂 Accesso
🛠 Dati Generali
Per inserire un nuovo elemento cliccare sul pulsante Nuovo: nella sezione sinistra apparirà un nuovo record con denominazione alfanumerica provvisoria. Compilare la scheda Dati generali nella sezione destra.
📋 Descrizione Componente
| Campo | Descrizione |
|---|---|
| Ditta | Campo non obbligatorio. Selezionare l'azienda produttrice dal menu a tendina. Nuove denominazioni possono essere create nell'Archivio Persone (pulsante a destra). |

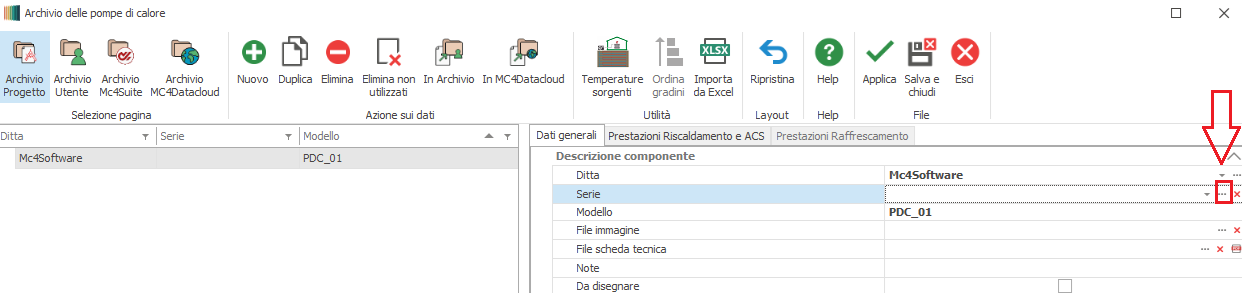

| Serie | Famiglia commerciale della pompa di calore. Si assegna previo caricamento nell'archivio Elenco serie delle pompe di calore. Se caricata da Mc4Datacloud, l'informazione è automatica. |
| Modello | Denominazione specifica del modello. Se da Mc4Datacloud, compilata automaticamente. |
| File immagine | Permette di associare un'immagine dell'elemento. Dato automatico se da Mc4Datacloud. |
| File scheda tecnica | Permette di associare un datasheet PDF. Pulsanti: (1) Associa, (2) Elimina, (3) Visualizza. Dato automatico se da Mc4Datacloud. |
| Note | Campo libero per informazioni aggiuntive. |
| Da disegnare | Attivando il checkbox si apre la sezione per i parametri dimensionali per l'inserimento come elemento grafico DWG (Dati di Disegno). |

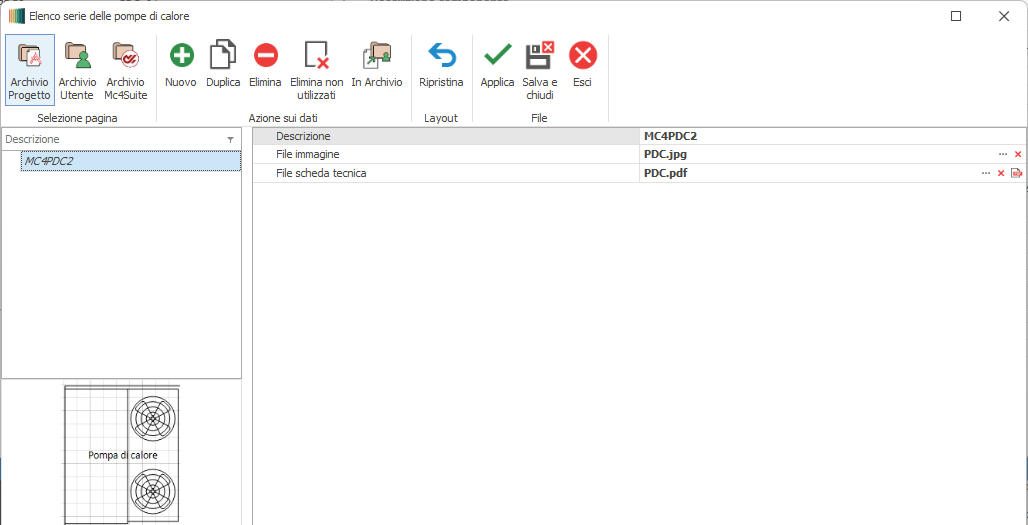

Nell'archivio Elenco serie delle pompe di calore, cliccando su Nuovo è possibile personalizzare ogni serie con descrizione, immagini e schede tecniche PDF dedicate.

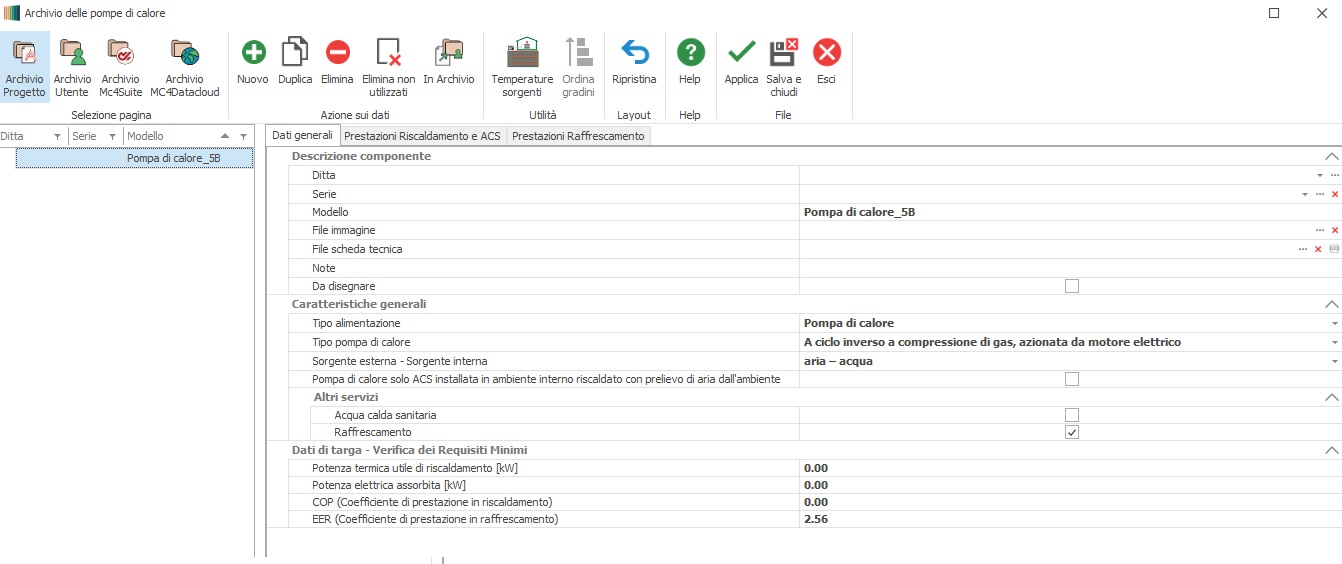

⚙️ Caratteristiche Generali
| Campo | Descrizione |
|---|---|
| Tipo alimentazione | Selezionare tra Pompa di calore e Chiller. |
| Tipo pompa di calore | (1) A ciclo inverso a compressione (elettrica), (2) A ciclo inverso a compressione (endotermica), (3) Ad assorbimento. |
| Sorgente / Pozzo | Definisce la natura del pozzo caldo e freddo (es: aria-aria, acqua-acqua, ecc.). |
L'opzione Pompa di calore solo ACS installata in ambiente interno riscaldato con prelievo di aria dall'ambiente compare solo per PDC aria-acqua e si applica a macchine che sfruttano l'aria interna come pozzo freddo.
⚙️ Altri Servizi
Il software calcolerà il fabbisogno energetico per ACS o Raffrescamento solo se sono soddisfatte entrambe le condizioni:
- Il relativo checkbox è selezionato in questo archivio.
- La PDC è fisicamente connessa al rispettivo impianto all'interno della Centrale Termica.
| Servizio | Descrizione |
|---|---|
| Acqua calda sanitaria | Se selezionato, abilita i parametri nella scheda Prestazioni Riscaldamento e ACS. |
| Raffrescamento | Se selezionato, abilita la scheda Prestazioni Raffrescamento. |
| Combustibile - Tipologia | Attivo per macchine endotermiche o ad assorbimento. I combustibili sono gestiti nell'Archivio Combustibili (pulsante a destra). |
| Presenza di recuperatore | Attivo per motori endotermici; abilita il campo per il fattore di recupero termico. |
Quota stagionale di energia termica per ACS soddisfatta dal calore di recupero del motore endotermico. Il valore (da 0 a 1) opera una decurtazione diretta sulla grandezza QW,gn,in.
📊 Dati di Targa - Verifica dei Requisiti Minimi
I parametri in questa sezione non influenzano il calcolo della prestazione, ma servono esclusivamente per:
- Confronto con i limiti prescrittivi di legge (es. sostituzione generatore).
- Trascrizione automatica nei campi dell'APE (D.M. 26/06/2015).
| Campo | Descrizione |
|---|---|
| Potenza utile riscaldamento [kW] | Potenza termica nominale dichiarata dal produttore. |
| Potenza elettrica assorbita [kW] | Potenza elettrica nominale dichiarata dal produttore. |
| COP | Coefficiente in riscaldamento (PDC elettriche) rif. Tab. 6, App. B, D.M. 26/06/2015 e Allegato F, D.M. 06/08/2020. Per scaldacqua PDC, si riferisce al servizio ACS. |
| GUE | Coefficiente in riscaldamento (PDC assorbimento/endotermiche) rif. Tab. 8, App. B, D.M. 26/06/2015. |
| EER | Coefficiente in raffrescamento rif. Tab. 7 (elettriche) o Tab. 9 (assorbimento/endotermiche) dell'Appendice B, D.M. 26/06/2015. |
