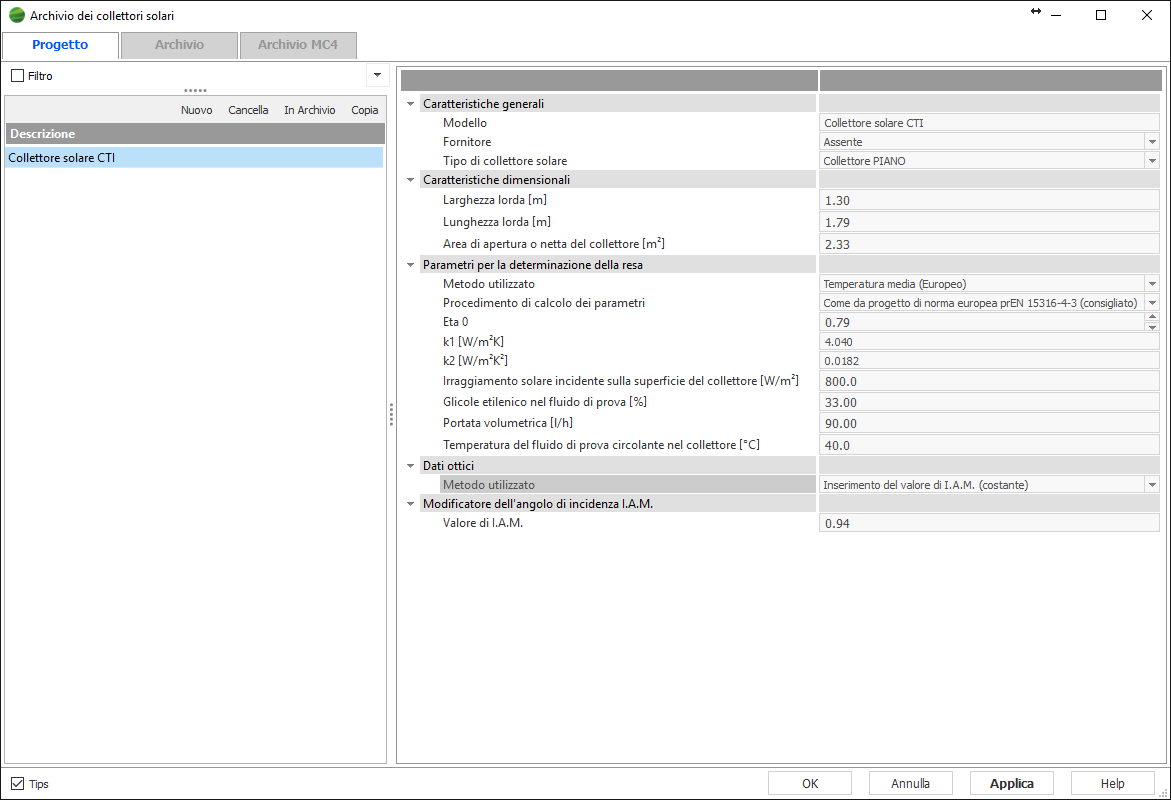

Archivio Collettori Solari Termici
L'Archivio Collettori Solari Termici consente di definire i parametri tecnici e prestazionali dei collettori solari piani e a tubi sotto vuoto utilizzati per il calcolo dell'energia solare termica.

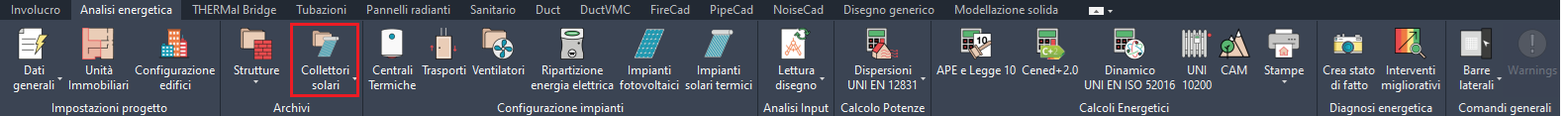

📂 Accesso
🛠 Interfaccia
📋 Campi
Caratteristiche generali
| Campo | Descrizione |
|---|---|
| Descrizione | Descrizione qualitativa del collettore. |
| Fornitore | Tramite menu a tendina è possibile associare l'azienda produttrice; può essere desunta o creata nell'Archivio Persone richiamabile mediante il tasto "Edita". |
| Tipo di collettore solare | Scegliere tra: (1) Collettore Piano o (2) Collettore a tubi sotto vuoto. |
Caratteristiche dimensionali
| Campo | Descrizione |
|---|---|
| Lunghezza lorda [m] | Lunghezza lorda del singolo collettore. |
| Larghezza lorda [m] | Larghezza lorda del singolo collettore. |
| Area di apertura o netta del pannello [m²] | Area di apertura (o area di captazione netta) del singolo collettore. |
⚙️ Parametri per la Determinazione della Resa
Nel seguito sono descritti solo i parametri espressamente richiamati dal calcolo energetico secondo UNI/TS 11300-4:2012.
| Campo | Descrizione |
|---|---|

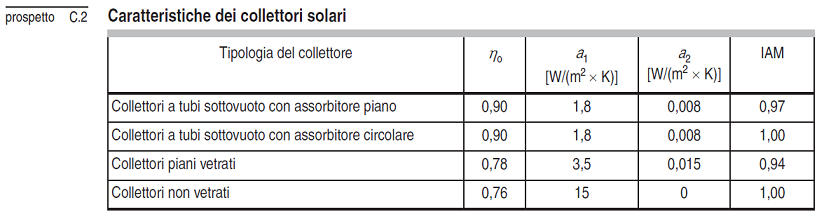

| Eta0 | Rendimento del collettore a perdite nulle (riferito all'area di apertura). In assenza di valori dichiarati dal produttore, è possibile avvalersi dei parametri suggeriti dalla norma nel prospetto C.2. |
| k1 [W/m²K] | Coefficiente di perdita globale del primo ordine in accordo con la UNI EN 12975-2 (riferito all'area di apertura). |
| k2 [W/m²K²] | Coefficiente di perdita globale del secondo ordine in accordo con la UNI EN 12975-2 (riferito all'area di apertura). |
| Irraggiamento solare incidente [W/m²] | Dato di targa del collettore in condizioni di prova. |
| Glicole etilenico nel fluido di prova [%] | Dato di targa desumibile dal catalogo del produttore. |
| Portata volumetrica del collettore [l/h] | Dato di targa desumibile dal catalogo del produttore. |
| Temperatura del fluido di prova [°C] | Dato di targa desumibile dal catalogo del produttore. |
💡 Dati Ottici
Il prodotto trasmissione-assorbimento indica quanta radiazione solare incidente viene trasmessa dalla copertura trasparente all'assorbitore e quanta viene trasferita al fluido. L'unico metodo previsto dalla UNI/TS 11300-4 è basato sul valore di IAM (modificatore dell'angolo di incidenza) secondo UNI EN 12975-2.

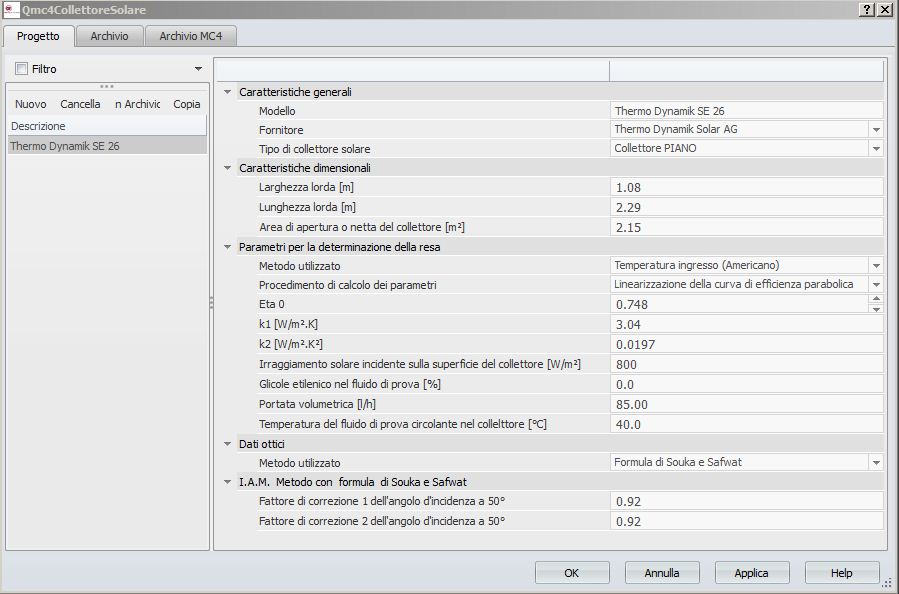

⚙️ Calcolo secondo Metodo F-chart
Il metodo F-chart prevede la definizione dei parametri termici riferiti alla temperatura di ingresso dell'acqua nel collettore (approccio americano) oppure alla temperatura media (approccio europeo).
Approccio Americano
La prestazione del collettore solare (efficienza istantanea η) è espressa come rapporto tra il calore utile trasferito al fluido e la radiazione incidente, in funzione della temperatura del fluido all'ingresso del collettore.
Approccio Europeo
La prestazione è espressa come rapporto tra il calore utile trasferito al fluido e la radiazione incidente, in funzione della media aritmetica delle temperature del fluido all'ingresso e all'uscita del collettore.
💡 Metodi per la Curva IAM (collettori piani)
Il modulo solare implementa 3 metodi per la determinazione della funzione Kζα(θ):
-

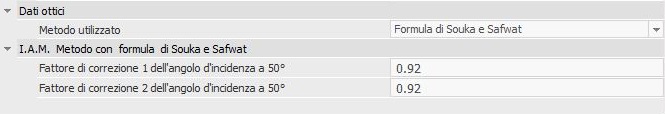

Formula di Souka e Safwat
-

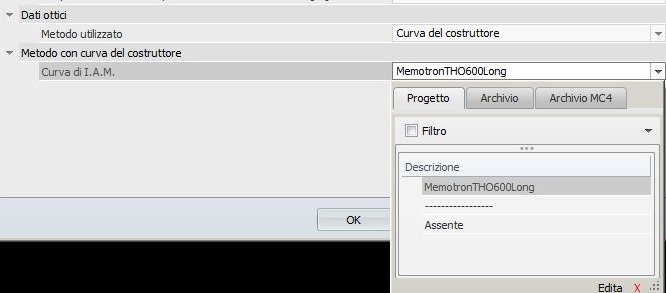

Archivio delle curve prestazionali
-

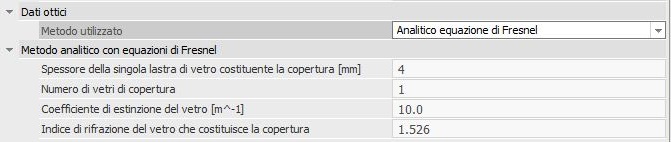

Analitico (equazioni di Fresnel) — basato su dati costruttivi dichiarati dal costruttore.
-

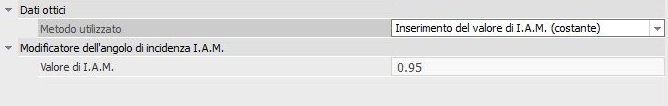

Valore IAM costante
Per i collettori a tubi sotto vuoto è possibile avvalersi solo della curva del costruttore, definibile nei campi dedicati (Curva di IAM longitudinale e Curva di IAM Trasversale) all'interno di un archivio dedicato.
