Archivio Chiller
L'Archivio Chiller permette di definire le caratteristiche tecniche e di disegno dei gruppi frigoriferi utilizzati negli impianti di raffrescamento.

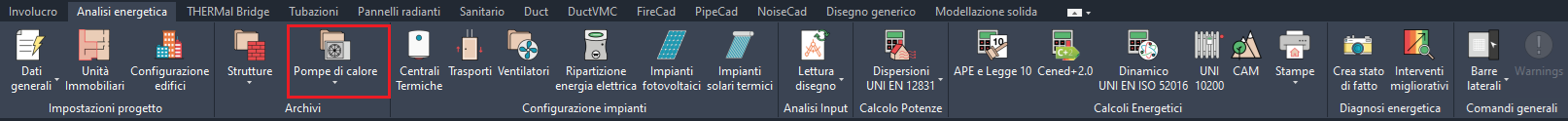

📂 Accesso
🛠 Interfaccia

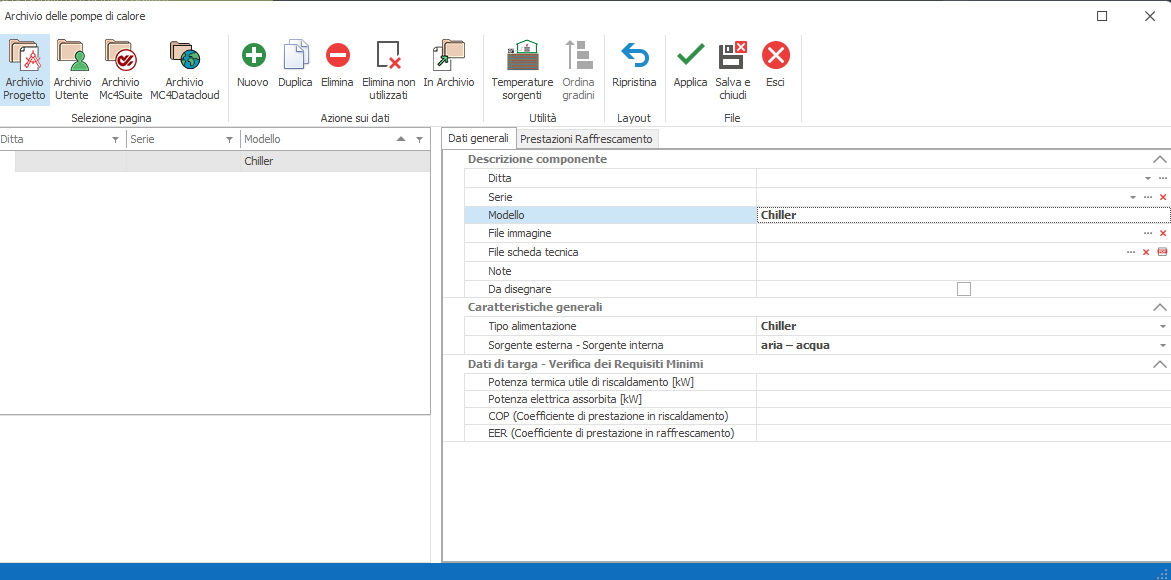

Per inserire un nuovo elemento cliccare sul pulsante Nuovo: nella sezione sinistra verrà aggiunto un nuovo record con denominazione provvisoria. Nella sezione destra compilare i campi della scheda Dati generali.
📋 Descrizione Componente
| Campo | Descrizione |
|---|---|
| Ditta | Campo facoltativo. Consente di attribuire il nome dell'azienda produttrice selezionandolo dal menu a tendina. Nuovi produttori possono essere creati nell'Archivio Persone, raggiungibile dal pulsante a destra del campo. Se l'elemento è stato caricato dall'Archivio Mc4Datacloud, il campo viene compilato automaticamente. |
| Serie | Indica la serie o famiglia commerciale cui appartiene il chiller. La serie si assegna selezionando un elemento dall'archivio Elenco serie delle pompe di calore, richiamabile dal primo pulsante a destra. Per rimuovere l'associazione cliccare sul secondo pulsante (simbolo ×). Se l'elemento è stato caricato dall'Archivio Mc4Datacloud, il campo viene compilato automaticamente. |
| Modello | Denominazione commerciale dell'elemento, in sostituzione di quella provvisoria assegnata dal programma. Se caricato dall'Archivio Mc4Datacloud, viene compilato automaticamente. |
| File immagine | Immagine dell'elemento visualizzata nell'archivio. Per associarla cliccare sul primo pulsante a destra; per rimuoverla cliccare sul secondo (simbolo ×). Se caricato dall'Archivio Mc4Datacloud, viene compilato automaticamente. |
| File scheda tecnica | Datasheet dell'elemento in formato PDF. Per associarlo cliccare sul primo pulsante a destra; per rimuoverlo cliccare sul secondo (simbolo ×); per visualizzarlo cliccare sul terzo. Se caricato dall'Archivio Mc4Datacloud, viene compilato automaticamente. |
| Da disegnare | Se attivato, abilita la sezione dei parametri dimensionali per l'inserimento del chiller come elemento grafico DWG in una rete termica. Vedere Dati di disegno. |
⚙️ Caratteristiche Generali
| Campo | Descrizione |
|---|---|
| Tipo alimentazione | Selezionare l'opzione Chiller. |
| Sorgente esterna — Sorgente interna | Definisce la natura del pozzo caldo e del pozzo freddo del chiller. Prevede le sei opzioni: aria-aria, antigelo-aria, acqua-aria, aria-acqua, antigelo-acqua, acqua-acqua. |
I parametri contenuti nella sezione Dati di targa non si applicano ai chiller.
Sorgente esterna diversa dall'aria
In presenza di sorgente esterna diversa dall'aria (antigelo, acqua di falda, terreno) è possibile definire un profilo di temperature della sorgente in funzione della temperatura esterna della località di progetto.

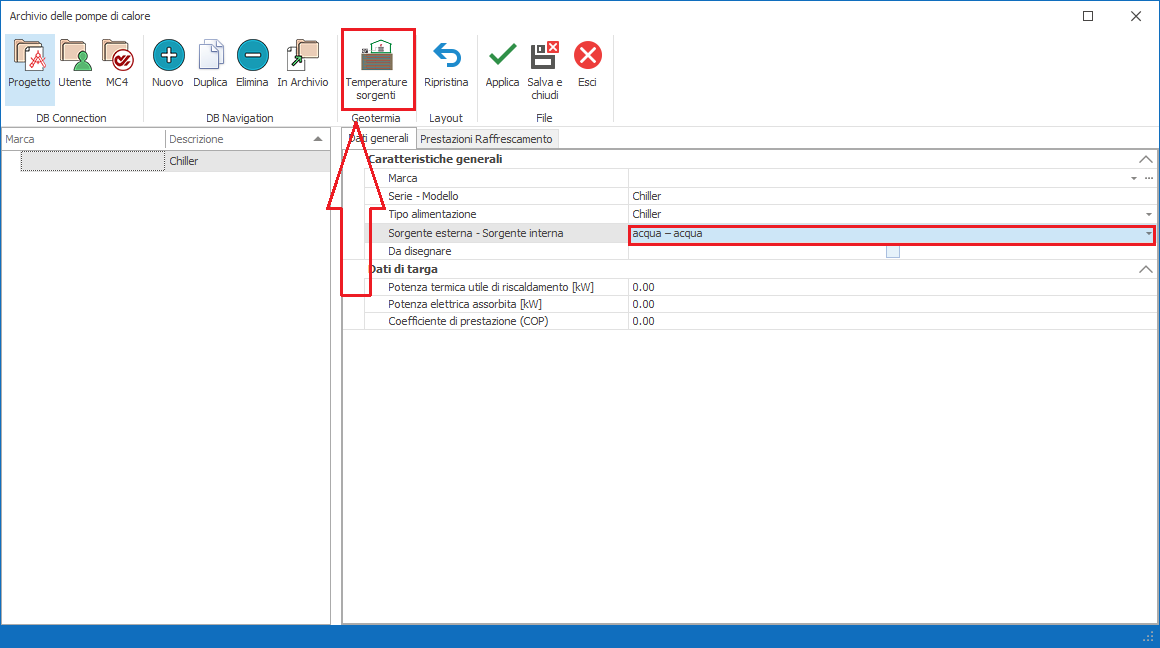

Il profilo si inserisce nella maschera richiamabile dal pulsante Temperature sorgenti nella barra dei comandi superiore.
La maschera è suddivisa in due sezioni:
- Riscaldamento — Dati BIN mensili sorgente fredda
- Raffrescamento — Temperatura media mensile del pozzo caldo: per ciascun mese occorre indicare il valore della temperatura della sorgente esterna (pozzo caldo).
