Progetto Idrico Sanitario
Un nuovo progetto di tubazioni di tipo Idrico Sanitario si crea a partire dal comando dedicato nel menu TUBAZIONI o eseguendo il comando DBNEWPIPE nella barra dei comandi.
📂 Accesso al Comando
Icona:
Comando: DBNEWPIPE
Un nuovo progetto di tipo IDRICO SANITARIO si crea a partire dal comando nel menu TUBAZIONI - tab RETI, oppure eseguendo il comando DBNEWPIPE nella barra dei comandi.
Esiste inoltre un'altra via: a partire dalla BARRA DI NAVIGAZIONE, seleziona il tab "IMPIANTI", posiziona il mouse in un punto qualunque della barra e clicca il tasto destro del mouse. Apparirà il bottone NUOVO, la cui selezione porta direttamente alla maschera di creazione.
🛠 Creazione del Progetto

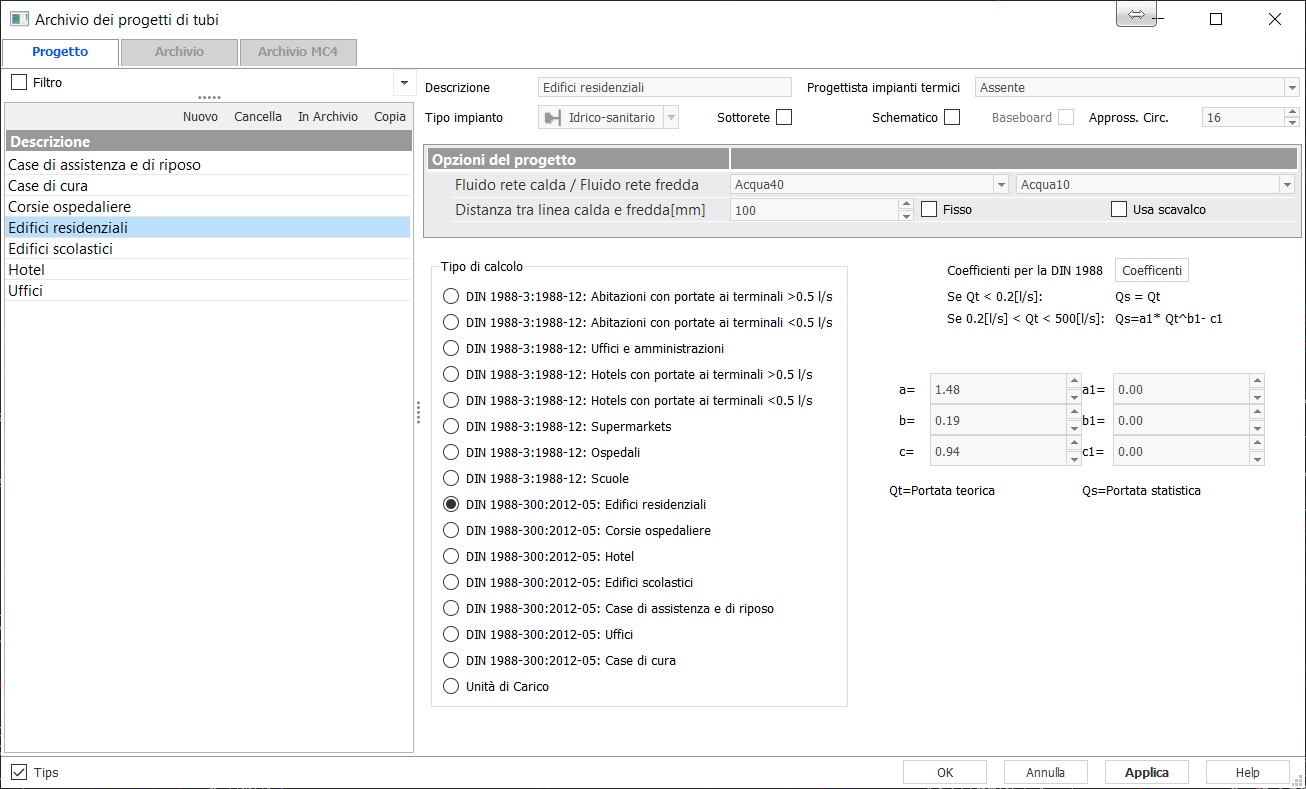

In seguito, si apre la finestra seguente:
La finestra ha la configurazione tipica di ogni archivio del programma.
La creazione di un nuovo progetto inizia alla selezione del bottone NUOVO posto nella sezione sinistra della maschera (quella che presenta la lista dei vari progetti tubi creati dall'utente). Nella finestra pop-up che appare a schermo è richiesto l'inserimento dei dati seguenti:
- Nome: nome identificativo del progetto.
- Tipo di impianto: tipo di impianto da creare, scelto da un menu contestuale che offre le seguenti possibilità: Termico, Idrico Sanitario, Gas, Fluido Bifase, Antincendio (progetto FireCad) e Centrale Termica (progetto PipeCad).
- Schematico: attivando il check il disegno dei tubi sarà unifilare anziché tridimensionale e, come blocchi dei terminali, il programma userà quelli indicati come Simbolo 2D (vedi Archivio Terminali Sanitari).
- Tipo di fluido per la rete di mandata e per la rete di ritorno: la scelta è legata direttamente all'archivio fluidi del programma. Cliccando sulla freccia a fine del campo, il menu permette di scegliere un fluido tra quelli preventivamente caricati in archivio, oppure di prelevarlo dall'Archivio Utente o dall'Archivio Mc4. Lo stesso menu consente di accedere direttamente all'Archivio Fluidi tramite l'opzione Aggiungi, nel caso in cui l'utente voglia creare un nuovo fluido o modificare i dati di un fluido già esistente.
La conferma dei dati inseriti avviene cliccando sul bottone OK. Il nome dell'impianto appare in elenco nella colonna sinistra della maschera; selezionandolo è possibile utilizzare i vari comandi di gestione del progetto CANCELLA, IN ARCHIVIO, COPIA.
📋 Opzioni di Progetto

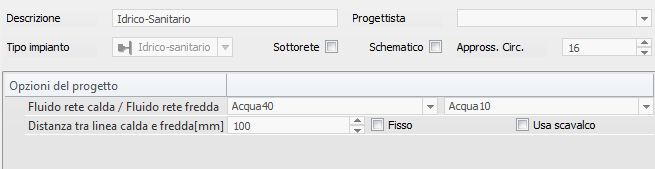

| Campo | Descrizione |
|---|---|
| Descrizione | Nome del progetto. Editabile in qualsiasi momento. |
| Progettista | database dei contatti |
| Tipo Impianto | Campo non editabile — tipo di impianto definito in fase di creazione. |
| Sottorete | Indica che il progetto è sottorete (Assembly) di un impianto più grande. |
| Schematico | Attivando il check, il disegno dei tubi sarà unifilare anziché tridimensionale. |
| Approssimazione circolare | Numero di segmenti per disegnare una circonferenza (default: 16). |
| Fluido rete calda / Fluido Rete Fredda | Fluido selezionato al momento della creazione. Modificabile in qualsiasi momento. |
| Distanza tra linea calda e fredda | Distanza mantenuta nel caso di disegno automatico della linea calda parallela a quella fredda. |
| Usa Scavalco | Nel disegno automatico evita incroci tra tubazioni. |
⚙️ Tipo di Calcolo

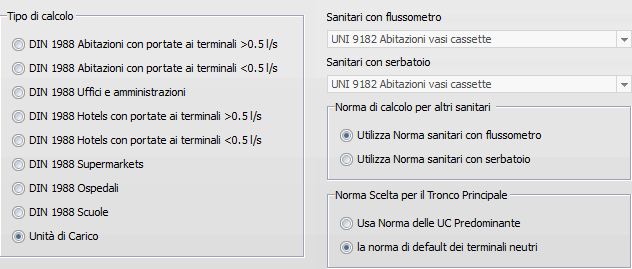

In questa maschera l'utente deve selezionare il criterio di determinazione della portata statistica.
| Criterio | Descrizione |
|---|---|
| Normativa DIN 1988 | Calcolo delle portate secondo le normative tedesche. |
| Unità di Carico (UC) | Calcolo in base alle Unità di Carico dei terminali. |
Nel caso di scelta delle Unità di Carico (UC), è possibile utilizzare contemporaneamente due curve per la determinazione delle portate statistiche: una per i terminali WC a Cassetta e una per i WC a Passo Rapido (flussometro). In questo caso le tubazioni che servono entrambe le tipologie di WC possono essere dimensionate sulle Unità di Carico predominanti (oppure su una sola a scelta tra le due).
Nel caso riportato in figura, l'impostazione del calcolo prevede, per le tubazioni che servono entrambi i tipi di WC, l'uso delle UC predominanti, mentre per i terminali non riconducibili a WC (tutti i sanitari esclusi i WC) il programma utilizzerà la curva prevista per i WC a cassetta (check su Utilizza Norma Sanitaria per Wc a Serbatoio nel campo Norma di Calcolo per altri Sanitari).
