Progetto Rete Gas
Un nuovo progetto di tubazioni di tipo Rete Gas o Generico si crea a partire dal comando dedicato nel menu TUBAZIONI o eseguendo il comando DBNEWPIPE nella barra dei comandi.
📂 Accesso al Comando
Icona:
Comando: DBNEWPIPE
Un nuovo progetto di tipo RETE GAS o GENERICO si crea a partire dal comando nel menu TUBAZIONI - tab RETI, oppure eseguendo il comando DBNEWPIPE nella barra dei comandi.
Esiste inoltre un'altra via: a partire dalla BARRA DI NAVIGAZIONE, seleziona il tab "IMPIANTI", posiziona il mouse in un punto qualunque della barra e clicca il tasto destro del mouse. Apparirà il bottone NUOVO, la cui selezione porta direttamente alla maschera di creazione di un nuovo progetto di tubazioni.
🛠 Creazione del Progetto

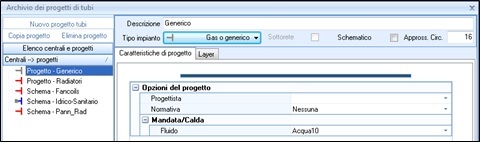

In seguito, si apre la finestra seguente:
⚙️ Opzioni di Progetto
Nel caso di rete gas, l'utente deve impostare semplicemente il fluido da utilizzare per il calcolo della perdita di pressione.
💡 Tipo di Rete
In base al disegno effettuato, la rete può essere considerata:
| Tipo | Configurazione |
|---|---|
| Rete aperta | Il ritorno non viene disegnato. Viene effettuata la valutazione dei Delta Z. Tipico delle reti Gas. |
| Rete chiusa | Il ritorno viene disegnato. Tipico delle reti generiche chiuse, come l'alimentazione delle batterie di una UTA. |
