Inserimento e Disegno di un Terminale Generico
Comando per l'inserimento di uno o più terminali generici nel progetto idronico, con impostazione manuale di portata e perdita di carico.
🛠 Identificazione Comando
| Campo | Valore |
|---|---|
| Icona |  |
| Comando | DTERM (G) |
| Finalità | Permette l'inserimento di uno o più terminali generici nel progetto |

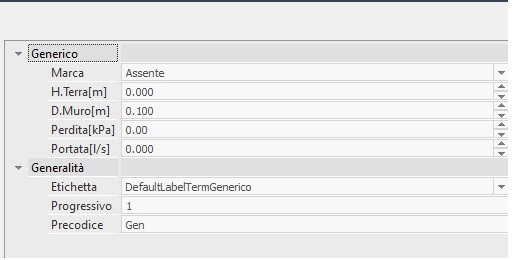

⚙️ Parametri Barra Laterale
| Campo | Descrizione |
|---|---|
| Archivio terminali generici | Selezione del tipo di terminale dall'archivio |
| H. da terra [m] | Altezza di posizionamento rispetto al pavimento del piano corrente |
| D. dal muro [m] | Distanza minima dalla parete di riferimento all'atto dell'inserimento con OSNAP |
| Perdita [KPa] | Valore di perdita di carico per il terminale; confermare con INVIO |
| Portata [l/s] | Valore di portata per il terminale; confermare con INVIO |
| Etichetta | Nome dell'etichetta di progetto associata; personalizzabile dopo l'inserimento tramite Dati Estesi |
📌 Inserimento nel Disegno
- Primo click: posizionamento del terminale
- Secondo click: rotazione (con OSNAP è sufficiente un solo click, per allineamento automatico alla parete)
- Due click aggiuntivi per inserire l'etichetta
