Disegno delle Tubazioni
Comando principale per il disegno di tubazioni nelle reti idroniche, termiche, antincendio e centrali termiche, con completa configurazione delle proprietà e modalità di disegno interattivo.
🛠 Identificazione Comando
| Campo | Valore |
|---|---|
| Icona |  |
| Comando | DPIPE |
| Finalità | Disegna una tubazione per reti idroniche, termiche, antincendio e centrale termica |
⚙️ Parametri Barra Laterale

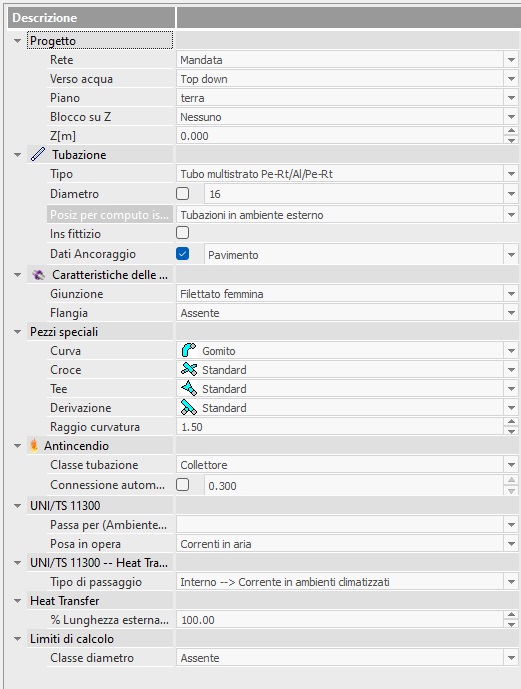

Per disegnare le tubazioni selezionare l'icona nel pannello Reti della scheda Tubazioni, o digitare DPIPE nella barra dei comandi. La barra laterale mostra le proprietà della tubazione:
| Campo | Descrizione |
|---|---|
| Rete | Indicare se l'input è relativo alla rete di mandata o di ritorno |
| Verso acqua | Equicorrente rispetto alla direzione di disegno (Top Down) o controcorrente |
| Piano | Piano al quale si intende effettuare l'input |
| Blocco su Z | Filtro coordinate quota Z: Nessuno (OSNAP), Relativa al pavimento, Coordinata assoluta |
| Ancoraggio | Vincola la quota delle tubazioni rispetto al pavimento o al soffitto; in caso di modifica dell'altezza ambiente, le tubazioni vengono traslate automaticamente |
| Giunzione | Tipo di giunzione ai raccordi: Filettato femmina, Filettato maschio, Saldato, Flangiato, A premere, A stringere, No giunzione |
| Flangia | Elemento flangia da applicare (escluso Saldato e No giunzione) |
| Tipo | Tipo di tubazione da adottare; Aggiungi in progetto accede all'Archivio tubazioni |
| Diametro | Diametro tra quelli previsti dalla classe diametri associata alla tubazione |
| Fisso | Blocca permanentemente il diametro; il software non lo ridimensionerà in fase di calcolo |
| Posiz. per computo isolamento | Posizione delle tubazioni ai fini del computo dell'isolamento |
| Ins. fittizio | La lunghezza non corrisponde a quella grafica ma a quella inserita dall'utente |
| Pezzi speciali curva/croce/tee/diramazioni | Tipologia di ciascun pezzo speciale inserito automaticamente |
| Raggio di curvatura | Raggio di curvatura delle curve per l'ingombro e il computo metrico |
🔧 Distribuzione Analitica (UNI/TS 11300-2)
| Campo | Descrizione |
|---|---|
| Passaggio | Tipo di ambiente circostante: Interno (θa,i = 20°C), Esterno (temperatura media mensile), Non Climatizzato (con coefficiente btr,x), Centrale Termica (θa,i = 15°C), Interrato (temperatura media stagionale annua) |
| btr,x | Fattore di riduzione per ambienti non climatizzati (da UNI/TS 11300-1) |
| Posa in opera | Corrente in Aria, Incassata nella muratura (con campo Profondità), Isolata/parzialmente isolata secondo DPR 412/93 |
| Profondità [m] | Per tubazioni incassate nella muratura o interrate |
| Percentuale (%) | Percentuale di tubazione all'esterno o nel terreno (per calcolo Heat Transfer) |
| Limiti di calcolo - Classi diametro | Limita i calcoli di dimensionamento alle tubazioni nel range di diametri specificato (usato da FireCad o calcolo ricircolo) |
📋 Come Disegnare la Tubazione
Il disegno avviene selezionando con il mouse il punto iniziale e finale di ogni tronco. Il comando resta attivo fino alla pressione di ESC, consentendo il disegno in continuità di tronchi consecutivi. È possibile digitare la lunghezza del tronco nella barra dei comandi.

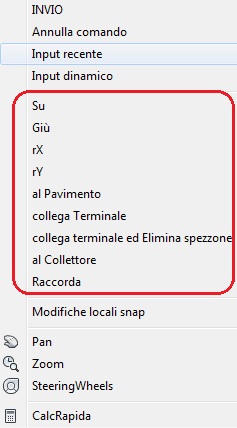

Menu Contestuale (tasto destro durante il disegno)
| Opzione | Descrizione |
|---|---|
| Su / Giù | Disegna un tratto verticale verso l'alto o verso il basso; il programma chiede "Quanto [m]?" |
| rX, rY | Ruota il sistema di riferimento delle coordinate (utile in vista assonometrica) |
| al Pavimento | Disegna un tratto verticale fino alla quota del pavimento del piano corrente |
| collega Terminale | Collega automaticamente tubo e terminale con inserimento dei pezzi speciali di raccordo |
| al Collettore | Collega rapidamente la tubazione all'uscita/ingresso del collettore che serve il terminale |
