Inserimento e Disegno delle Valvole

Comando per l'inserimento di valvole (arresto, bilanciamento, maniglia dritta, saracinesca) negli impianti idronici, sanitari e reti gas, in modalità libera o su tubazione.

🛠 Identificazione Comando

Campo	Valore
Icone
Comandi	DVALV (E) - DVALV (D) - DVALV (F) - DVALV (M)
Finalità	Permette l'inserimento di una valvola del tipo specificato

---

📋 Modalità di Inserimento

Il comando di inserimento è unico, ma in base all'icona scelta il programma applica un filtro sulla tipologia.

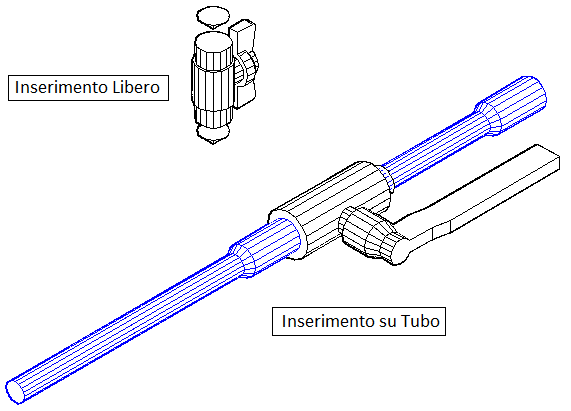

Modalità libera: Non occorre fare SNAP su alcun tubo. Richiede quattro click:

1. Posizione
2. Rotazione intorno a Z
3. Rotazione intorno a Y
4. Rotazione intorno a X

Poi due click aggiuntivi per posizione e rotazione dell'etichetta (premere Invio per evitare l'inserimento dell'etichetta).

Modalità "su tubazione": Attivare l'OSNAP Vicino e cliccare sulla tubazione. Il programma spezza il tubo automaticamente e inserisce la valvola tra i due tronchi.

---

⚙️ Parametri Barra Laterale

Campo	Descrizione
Rete	Fredda/Calda per progetti idrico sanitari; Mandata/Ritorno per progetti termici
Tipo	Tipologia già impostata dall'icona usata; funge da filtro per il campo Marca
Marca	Lista delle valvole in archivio della tipologia selezionata
Diametro	Dimensioni disponibili in funzione del diametro (da database valvole)
Posizione	Per ogni diametro è possibile specificare la posizione di chiusura con coefficiente di perdita associato. In caso di calcolo di bilanciamento, la posizione viene ricalcolata automaticamente (se non bloccata tramite Dati Estesi)
Precodice	Identificazione della valvola nel disegno (mostrato nell'etichetta)
Progressivo	Numerazione della valvola (mostrato nell'etichetta insieme al Precodice)
H da Terra	Distanza verticale dal pavimento del piano attivo. Con SNAP su tubazione diventa automaticamente la quota della tubazione
Etichetta	Tipo di etichetta con le proprietà della valvola secondo l'impostazione nell'archivio etichette
