Inserimento e Disegno di un Collettore
Comando per l'inserimento di un collettore singolo (reti sanitarie e centrali termiche) o doppio (reti termiche) nel progetto.
🛠 Identificazione Comando
| Campo | Valore |
|---|---|
| Icona |  |
| Comando | DCOLLECTOR |
| Finalità | Permette di inserire un collettore singolo o doppio |

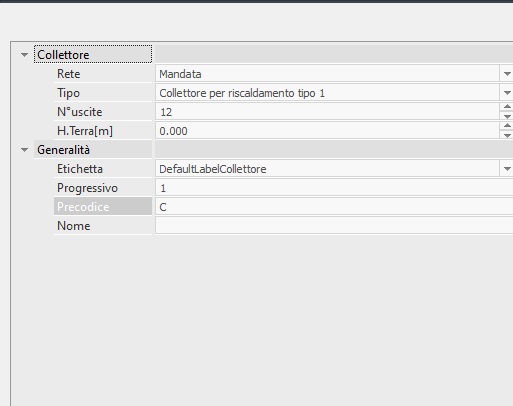

⚙️ Parametri Barra Laterale
| Campo | Descrizione |
|---|---|
| Tipo | Selezionare il collettore dal menu a tendina (mostra i collettori in scheda Progetto dell'Archivio Collettori). Aggiungi in Progetto consente di accedere direttamente all'archivio |
| Precodice | Precodice di identificazione del terminale; confermarlo con INVIO |
| Progressivo | Numero progressivo di inserimento; il software lo incrementa automaticamente ad ogni inserimento |
| N°uscite | Numero di uscite da applicare al collettore (sia lato mandata che lato ritorno) |
| H. da terra [m] | Altezza di posizionamento del terminale |
| Etichetta | Informazioni da visualizzare nell'etichetta. Con Aggiungi in progetto si accede all'Archivio etichette, dove viene mostrata automaticamente la voce DefaultLabelCollettore |
📌 Inserimento nel Disegno
- Primo click: posizionamento del terminale
- Secondo click: rotazione (con OSNAP è sufficiente un solo click, per allineamento automatico alla parete)
- Due click aggiuntivi per inserire l'etichetta
💡 Note per Reti Sanitarie
Se si inserisce un collettore su una rete sanitaria, la barra laterale si modifica per specificare se il collettore apparterrà alla rete fredda o alla rete calda.
Un collettore assegnato ad una determinata rete deve essere collegato a tubazioni della stessa rete. In caso contrario, al momento del calcolo verrà proposto il messaggio "Terminali non Collegati".
Nel caso di rete idrico-sanitaria, inserendo il collettore su rete fredda verrà visualizzato inizialmente solo il ramo freddo; il ramo caldo verrà generato automaticamente dal software con il comando Linea calda parallela alla fredda. L'inserimento di un collettore su rete calda presuppone l'input completamente manuale del circuito.
