Calcolo dinamico - esportazione risultati
Funzionalità di esportazione dei risultati del calcolo dinamico: in foglio di calcolo (Excel), in formato grafico (JPEG) e come relazione.
I risultati del calcolo dinamico orario possono essere esportati attraverso quattro modalità, complementari tra loro:
- esportazione rapida della singola tabella a video in Excel (tasto destro);
- esportazione completa multi-foglio in Excel (pulsante della Barra dei comandi);
- esportazione dei grafici in formato immagine JPEG;
- stampa della relazione di calcolo.
📊 Comandi di esportazione

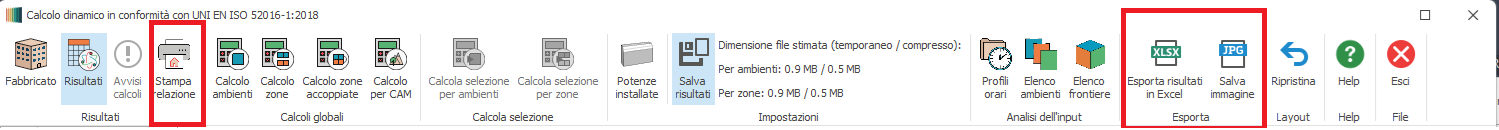

I comandi di esportazione sono raccolti nel gruppo Esporta della Barra dei comandi della maschera dei risultati, insieme al comando di stampa della relazione.
📑 Esportazione in Excel
L'esportazione in Excel è disponibile a due livelli: l'export rapido della singola tabella visualizzata e l'export completo, strutturato su più fogli.
Esportazione rapida della tabella a video

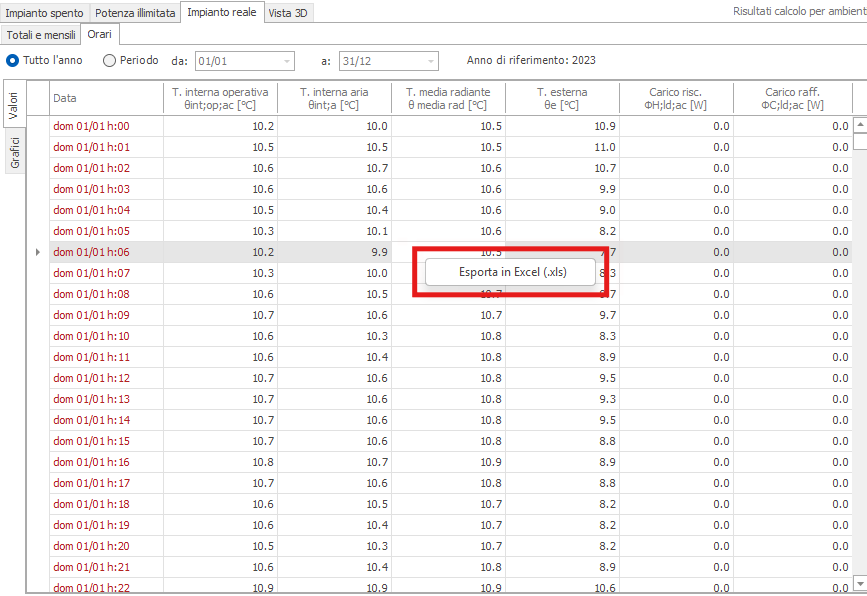

Da qualsiasi tabella di valori (sezioni Orari - Valori e Mensili - Valori, nelle logiche Impianto spento, Potenza illimitata e Impianto reale) è possibile esportare in formato .xls esattamente ciò che è visualizzato a video, facendo click con il tasto destro del mouse sulla tabella e scegliendo "Esporta in Excel (.xls)".
Passando il cursore sulla tabella, un breve avviso ricorda che è possibile esportarne i dati in Excel con il tasto destro del mouse.
L'export rapido riproduce fedelmente colonne, formattazione e ordinamento della tabella corrente: è utile per estrarre velocemente un singolo set di dati.
Esportazione completa multi-foglio
Il pulsante "Esporta risultati in Excel" della Barra dei comandi produce un file Excel multi-foglio con i risultati completi dell'elemento selezionato nell'albero della scheda Risultati.
La struttura del file dipende dal nodo selezionato:
| Nodo selezionato | Struttura del file Excel |
|---|---|
| Unità immobiliare | Tutte le zone con risultati e, per ciascuna, i relativi ambienti, organizzati su più fogli |
| Zona (calcolo per ambienti) | Foglio di riepilogo della zona + un foglio per ciascun ambiente con risultati |
| Zona (calcolo per zone) | Un unico foglio con i risultati di zona |
| Ambiente | Foglio di riepilogo della zona + foglio del singolo ambiente |
Ogni foglio riporta i risultati orari delle tre logiche (Impianto spento, Potenza illimitata, Impianto reale) e i totali/mensili, coerentemente con i dati mostrati nelle tabelle a video. Durante la generazione viene mostrato un avviso di attesa.
Il pulsante "Esporta risultati in Excel" è attivo solo quando è visibile la scheda Risultati ed è selezionato un nodo valido (unità immobiliare, zona o ambiente con risultati). In caso contrario il suggerimento del pulsante guida l'utente a selezionare un elemento idoneo.
🌡 Grandezze esportate
Le grandezze valorizzate in output (sia nell'export rapido sia in quello completo) sono:
- Θ int,op = temperatura operante interna [°C]
- Θ int,a = temperatura dell'aria interna [°C]
- Θ rad = temperatura media radiante [°C]
- Θ e = temperatura esterna [°C]
- Φ H,C,ld = potenza da fornire in riscaldamento o da asportare in raffrescamento [W] (solo nelle logiche Potenza illimitata e Impianto reale)
Nei fogli mensili sono inoltre riportati i fabbisogni mensili (Q H,nd, Q C,nd) e le potenze massime.
🖼 Esportazione dei grafici (JPEG)

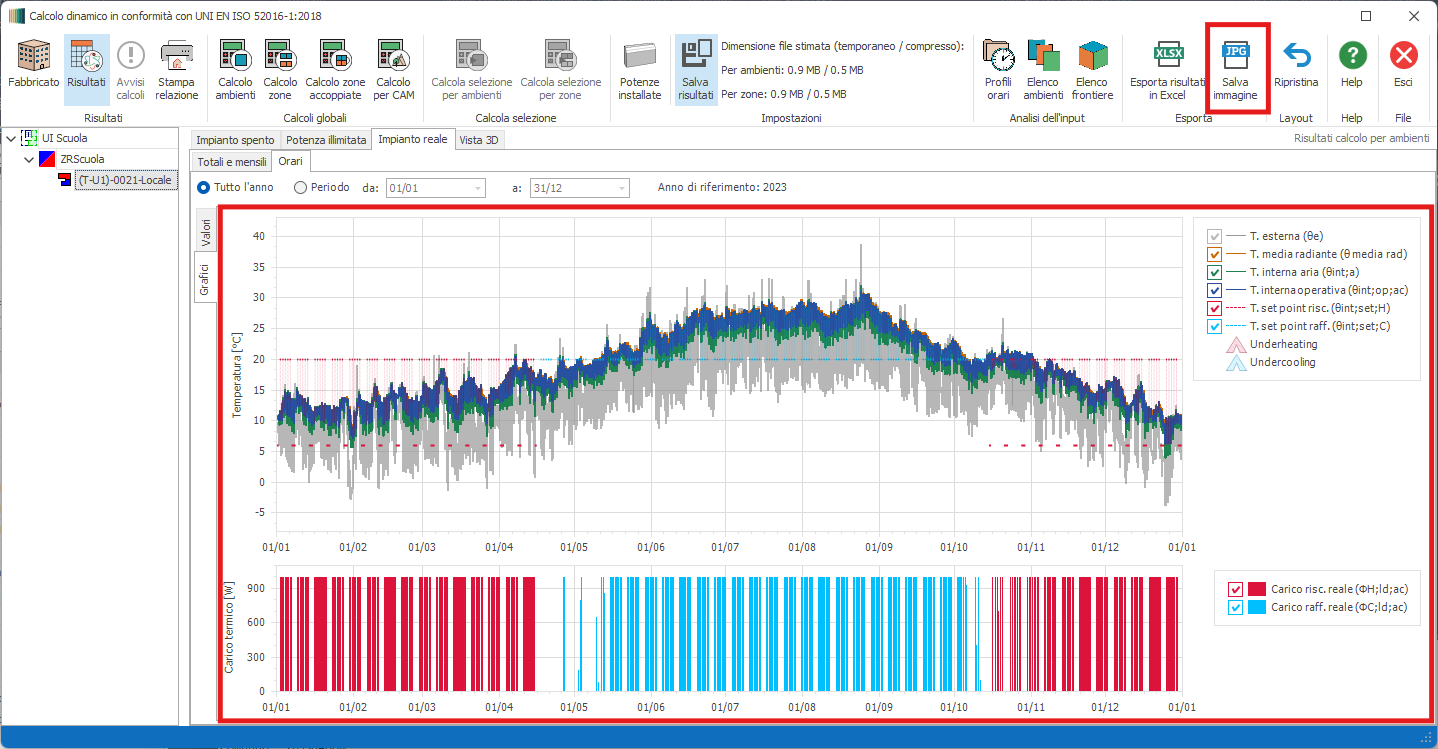

Tramite il pulsante "Salva immagine" è possibile esportare in formato JPEG il grafico orario visualizzato a video. La funzionalità è attiva nelle sezioni grafiche dei risultati, ovvero Orari - Grafici
Il pulsante "Salva immagine" è attivo solo quando nel pannello dei risultati è effettivamente visualizzato un grafico orario.
📄 Stampa della relazione
Il pulsante "Stampa relazione" della Barra dei comandi genera il documento di relazione del calcolo dinamico, con i dati e i grafici dei risultati. Il documento viene mostrato in anteprima ed è esportabile/stampabile in formato PDF.
La stampa è disponibile quando sono presenti risultati di calcolo validi.
🧭 Sintesi: comando → risultato
| Comando | Cosa esporta |
|---|---|
| Tasto destro sulla tabella → Esporta in Excel (.xls) | La sola tabella a video (orari o mensili) |
| Esporta risultati in Excel (ambiente) | Foglio di riepilogo zona + foglio dell'ambiente |
| Esporta risultati in Excel (zona) | Foglio di zona (+ fogli ambienti se calcolo per ambienti) |
| Esporta risultati in Excel (unità immobiliare) | Tutte le zone con i relativi ambienti, multi-foglio |
| Salva immagine | Il grafico orario o mensile corrente in JPEG |
| Stampa relazione | Documento di relazione (anteprima/PDF) con dati e grafici |
