Calcolo dinamico - panoramica interfaccia risultati

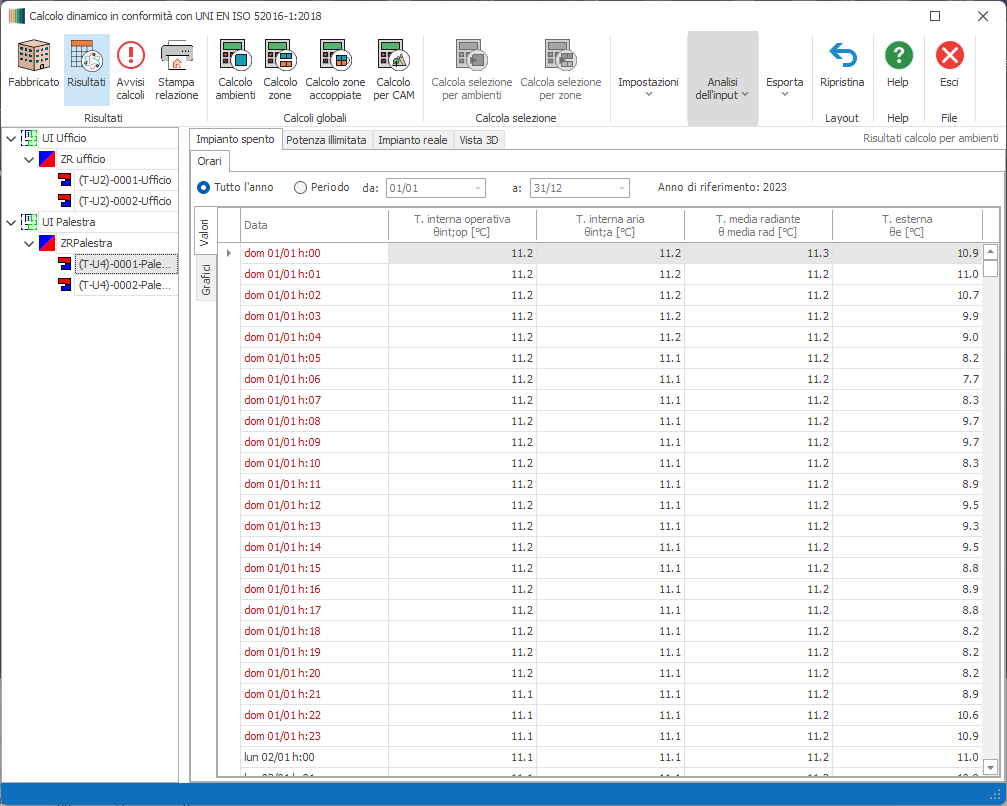

🧭 Struttura dell'interfaccia
La vista dei risultati è divisa in due parti:
- Albero di navigazione (sinistra) — elenca l'edificio per unità immobiliari, zone e ambienti. La selezione di un nodo carica i risultati relativi e aggiorna le viste a destra. I nodi non calcolati o di sola lettura non sono selezionabili.
- Area risultati (destra) — organizzata in schede, una per ciascuna logica di calcolo più la vista tridimensionale.
📑 Le schede dei risultati
L'area risultati presenta quattro schede principali:
| Scheda | Sigla | Contenuto |
|---|---|---|
| Impianto spento | FF | Risultati delle temperature in assenza di impianto (free floating) |
| Potenza illimitata | UN | Risultati delle temperature e carichi termici con impianto a potenza illimitata |
| Impianto reale | AC | Risultati delle temperature e carichi termici con impianto a potenza disponibile |
| Vista 3D | — | Modello tridimensionale colorato per temperatura operativa oraria |
Le tre schede di calcolo (FF / UN / AC) rispecchiano le tre logiche previste dalla norma per la determinazione del carico termico e del fabbisogno ideale. Per il significato fisico e l'interpretazione di ciascuna logica vedi Analisi dei risultati.
Ogni scheda di calcolo contiene a sua volta le sotto-schede:
- Orari — andamento orario di temperature e potenze (grafici + tabella). Vedi Risultati orari.
- Totali e mensili — potenze massime, fabbisogni stagionali e aggregati mensili (solo per Potenza illimitata e Impianto reale). Vedi Risultati totali e mensili.
La scheda Impianto spento non ha la sotto-scheda "Totali e mensili": senza impianto non c'è potenza né fabbisogno da aggregare, ma solo l'andamento della temperatura operativa.
🌡 Grandezze rappresentate
Le grandezze orarie comuni alle viste sono:
- Θ int,op = temperatura operante interna [°C]
- Θ int,a = temperatura dell'aria interna [°C]
- Θ rad = temperatura media radiante [°C]
- Θ e = temperatura esterna [°C]
- Φ H,C,ld = potenza da fornire in riscaldamento o raffrescamento in raffrescamento [W] (solo Potenza illimitata e Impianto reale)
Le grandezze aggregate (Totali e mensili) sono:
- Φ H,ld,un,max / Φ C,ld,un,max = massima potenza invernale / estiva richiesta [W] con ora/giorno/mese di picco
- Q H,nd,an / Q C,nd,an = fabbisogno di energia utile per riscaldamento / raffrescamento [kWh]
💾 Risultati salvati vs ricalcolo
I risultati, se disponibili e validi in memoria o su file, vengono caricati automaticamente all'apertura della maschera. Per aggiornarli (es. dopo una modifica all'involucro, alle potenze, o cambiare il tipo di calcolo, occorre rilanciare un Calcolo; il salvataggio dei nuovi risultati è regolato dalle Impostazioni.
