Calcolo dinamico - risultati orari
La scheda Orari mostra l'andamento ora per ora di temperature e potenze per l'elemento (ambiente o zona) selezionato nell'albero, sull'intero anno o su un periodo scelto.
La scheda Orari è disponibile in tutte e tre le logiche di calcolo (Impianto spento, Potenza illimitata, Impianto reale) ed è organizzata in due sotto-schede verticali sul lato sinistro: Valori (tabella) e Grafici (diagrammi). Le due sotto-schede rappresentano gli stessi dati, in forma numerica e visiva.
🗓 Selettore del periodo
In alto, comune a Valori e Grafici:
- Tutto l'anno — mostra tutte le ore dell'anno.
- Periodo — abilita i campi da: / a: per restringere l'intervallo.
- Anno di riferimento — l'anno calendario (es. 2023) selezionato da Dati generali per fissare la corrispondenza tra date e giorni della settimana.
📋 Sotto-scheda Valori

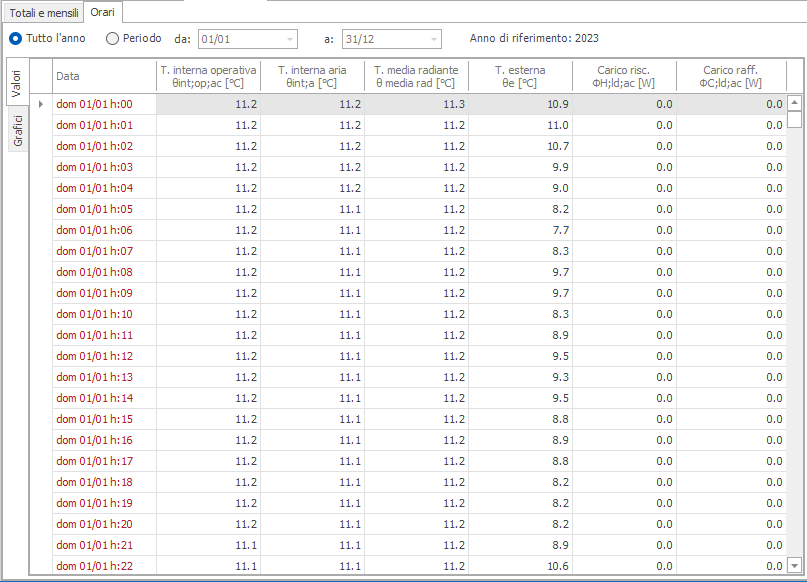

Tabella dei valori orari. Selezionando un diverso ambiente/zona nell'albero, la tabella si aggiorna di conseguenza.
Colonne comuni (tutte le logiche)
| Colonna | Simbolo | Unità | Significato |
|---|---|---|---|
| Data | — | — | giorno e ora (gg/mm h:hh) |
| T. interna operativa | θint;op | °C | temperatura operante interna |
| T. interna aria | θint;a | °C | temperatura dell'aria interna |
| T. media radiante | θ media rad | °C | temperatura media radiante delle superfici interne |
| T. esterna | θe | °C | temperatura dell'aria esterna |
Colonne aggiuntive con impianto
Nelle logiche Potenza illimitata e Impianto reale compaiono anche le potenze orarie:
| Colonna | Simbolo | Unità | Significato |
|---|---|---|---|
| Carico risc. | ΦH;ld | W | potenza termica da fornire per il riscaldamento |
| Carico raff. | ΦC;ld | W | potenza termica da fornire per il raffrescamento |
Nel calcolo a Impianto reale il simbolo riporta il pedice ac (ΦH;ld;ac / ΦC;ld;ac), a indicare la potenza effettivamente disponibile ("actual"), limitata a quella installata. Nel calcolo a Potenza illimitata è la potenza ideale richiesta, senza limiti.
La tabella è la sorgente dell'esportazione in Excel.
📈 Sotto-scheda Grafici

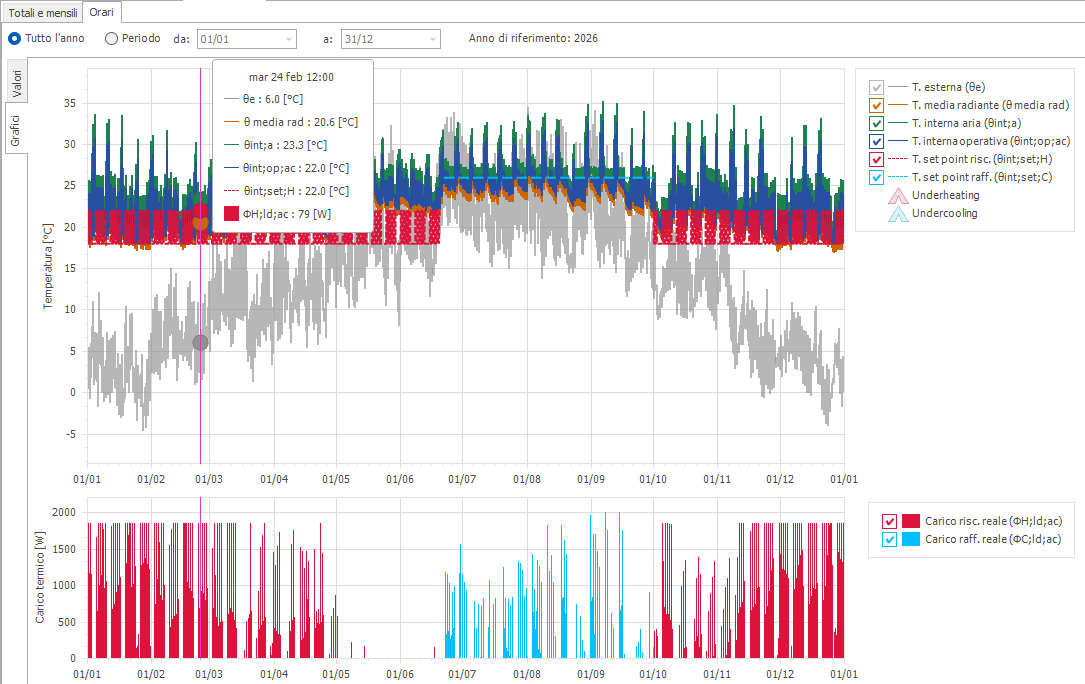

I dati orari sono rappresentati in due grafici sovrapposti che condividono l'asse temporale.
Grafico superiore — Temperatura [°C]
Riporta le curve di temperatura e i set point. Ogni voce di legenda ha una casella di spunta per mostrarla/nasconderla:
| Voce legenda | Simbolo | Stile |
|---|---|---|
| T. esterna | θe | curva grigia |
| T. media radiante | θ media rad | curva |
| T. interna aria | θint;a | curva |
| T. interna operativa | θint;op | curva (la grandezza principale) |
| T. set point risc. | θint;set,H | linea tratteggiata |
| T. set point raff. | θint;set,C | linea tratteggiata |
I set point definiscono i limiti di temperatura operativa obiettivo: la temperatura operativa dovrebbe restare sopra il set point di riscaldamento in inverno e sotto quello di raffrescamento in estate.
Passando il cursore sul grafico, una legenda mostrerà i valori puntuali di tutte le serie all'ora corrispondente.
Curve di violazione: Underheating / Undercooling

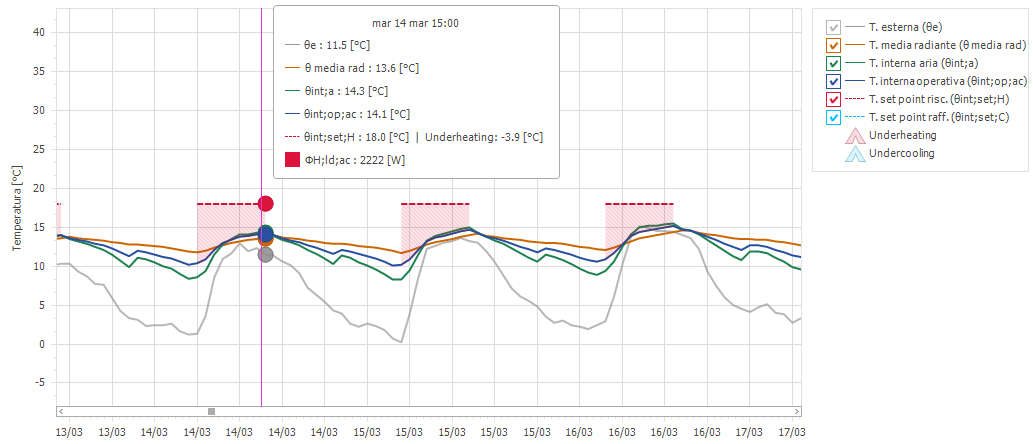

Quando la temperatura operativa non rispetta il set point orario, il grafico evidenzia le ore critiche con un'area tratteggiata, che si troverà tra la curva di temperatura operante e quella del set point corrispondente alla violazione
| Tipologia | Significato |
|---|---|
| Underheating (rosso) | Riscaldamento insufficiente — θint;op è sotto il set point di riscaldamento |
| Undercooling (ciano) | Raffrescamento insufficiente — θint;op è sopra il set point di raffrescamento (surriscaldamento) |
Lettura nel contesto di calcolo con impianto reale
Le violazioni evidenziano graficamente quando l'impianto reale (AC) (con potenza effettivamente installata) non riesce a raggiungere il set point. Indicano sotto-dimensionamento o inerzia (es. al rientro mattutino dopo attenuazione notturna).
Interpretazione e azioni correttive
L'osservazione congiunta delle aree di violazione e della curva di carico (grafico inferiore) permette di diagnosticare eventuali cause:
| Situazione osservata | Diagnosi probabile | Azione |
|---|---|---|
| Underheating concentrato all'alba dopo attenuazione | Inerzia di rientro / partenza ritardata dell'impianto | Anticipare il pre-riscaldamento, ridurre l'attenuazione notturna |
| Underheating diffuso in giornate fredde con carico al massimo | Potenza installata insufficiente | Aumentare la potenza installata o accettare ridotta temperatura |
| Undercooling pomeridiano in locali esposti | Carico estivo di picco + apporti solari non schermati | Aggiungere ombreggiamenti / schermature / vetri selettivi / aumentare potenza freddo |
| Undercooling notturno persistente in edificio massivo | Accumulo termico non smaltito | Migliorare la ventilazione notturna |
Dove leggere il dato numerico
La legenda del grafico al cursore riporterà, in caso di underheating o undercooling, la differenza tra la temperatura operante θint;op e la temperatura di set point desiderata. Nei Risultati totali e mensili la colonna Ore accensione per fascia di potenza dà l'aggregato (ore al massimo della potenza disponibile = ore in cui il rischio violazione è più alto).
Grafico inferiore — Carico termico [W]
Riporta la potenza istantanea ora per ora, con due serie a barre attivabili da legenda:
| Voce legenda | Simbolo | Colore |
|---|---|---|
| Carico risc. reale | ΦH;ld | rosso |
| Carico raff. reale | ΦC;ld | azzurro |
Il confronto fra i due grafici (temperatura sopra, carico sotto) mostra a colpo d'occhio quando l'impianto deve intervenire e quanto.
Visibilità delle curve
La legenda di entrambi i grafici consente di mostrare/nascondere ogni serie con un click.
La scelta di visibilità delle curve di temperatura è sincronizzata tra le tre logiche (Impianto spento, Potenza illimitata, Impianto reale): nascondendo o mostrando una curva in una scheda, la stessa configurazione si applica alle altre due, per confrontarle a parità di vista.
🖼 Esportazione
- Salva immagine — esporta il grafico corrente in formato immagine.
- Esporta in Excel — esporta la tabella della sotto-scheda Valori.
Vedi Esportazione e stampe.
