Impianto sanitario - Rete senza ricircolo

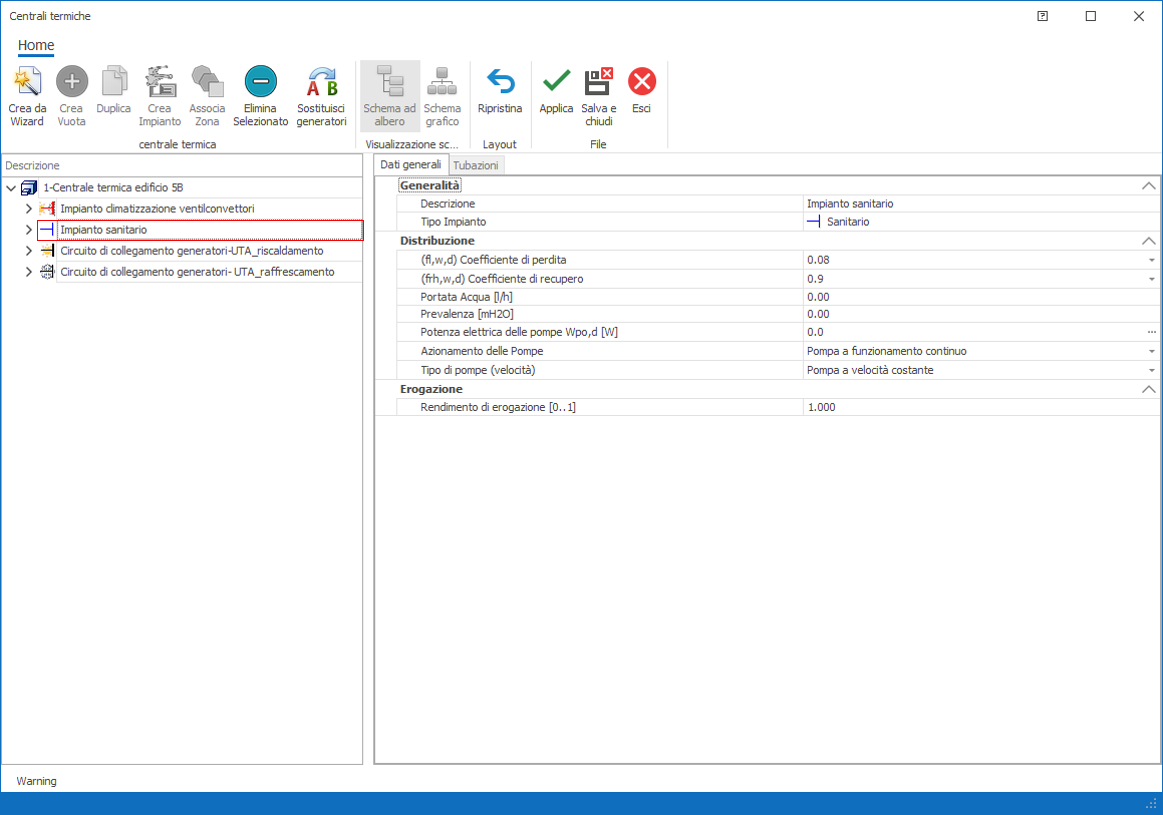

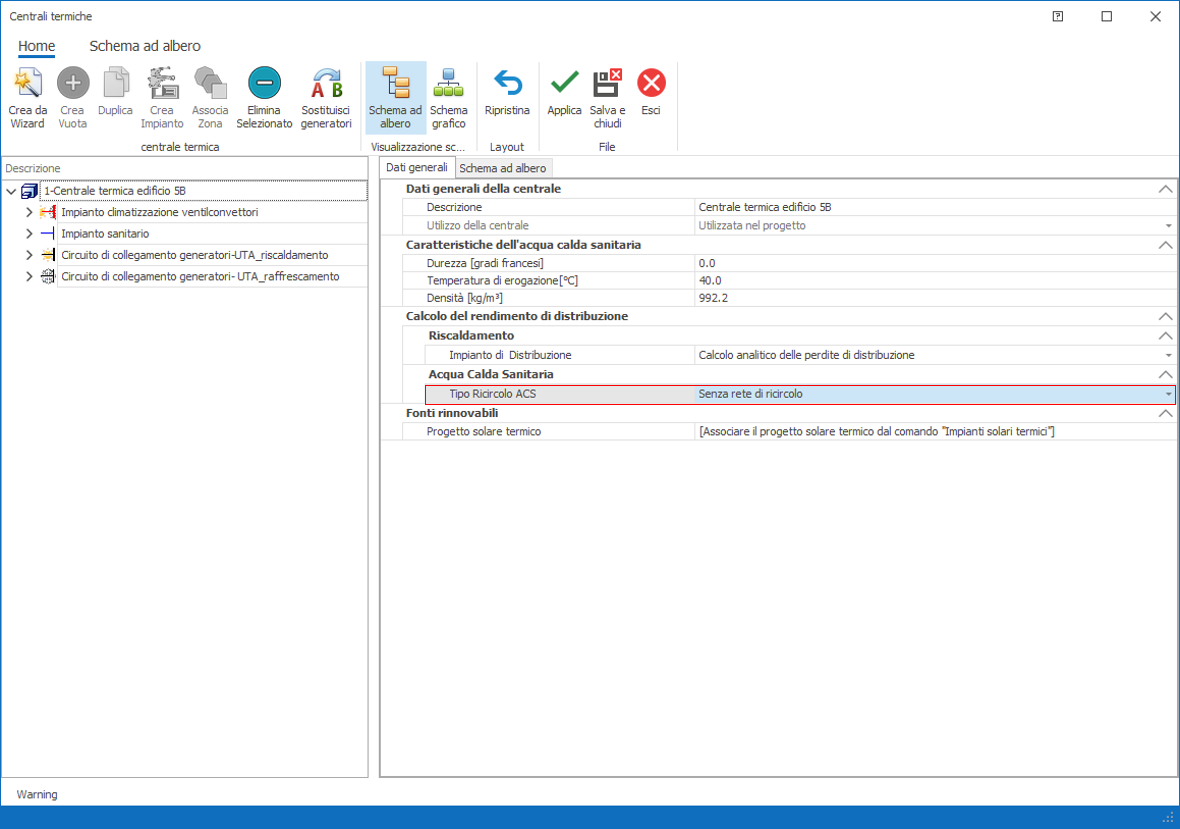

Se in corrispondenza della voce Rete di ricircolo A.C.S. dei Dati di centrale risulta impostata l'opzione "Senza rete di ricircolo", la scheda Dati impianto dell'impianto sanitario presenta i campi mostrati nella figura sottostante.
🛠 Interfaccia
| Campo | Descrizione |
|---|---|
| Descrizione | Riporta la denominazione attribuita all'impianto in fase di creazione; può essere modificata in corso d'opera. |
| Tipo Impianto | Riporta la tipologia di impianto selezionata al momento del suo inserimento (non modificabile). |
📋 Distribuzione
| Campo | Descrizione |
|---|---|
| (fl,w,d) Coefficiente di perdita | Fattore di perdita della rete di distribuzione dell'ACS; desunto dal Prospetto 34 della UNI/TS 11300-2:2016, riprodotto nel menu a tendine attivabile mediante il tasto posto nell'estremità destra. |
| (frh,w,d) Coefficiente di recupero | Fattore di recupero delle perdite della rete di distribuzione dell'ACS; desunto dal Prospetto 34 della UNI/TS 11300-2. |
| Portata Acqua [l/h] | Valore di portata nominale della pompa; unitamente alla prevalenza, viene impiegato per calcolare la potenza del circolatore. |
| Prevalenza [m] | Valore di prevalenza della pompa; unitamente alla portata d'acqua, viene impiegato per calcolare la potenza del circolatore. |
| Wpo,d [W] | Assorbimento elettrico della pompa secondaria. L'utente può inserire il dato di targa oppure calcolarlo cliccando sul pulsante Calcola. |
- Azionamento delle pompe: selezionare una delle due opzioni 1) Funzionamento continuo a portata costante 2) Funzionamento intermittente a portata costante o continuo a portata variabile.
- Tipo di Pompe (velocità): selezionare una delle due opzioni 1) Velocità Costante o 2) Velocità Variabile.
I due campi sono funzionali alla determinazione del fabbisogno di energia elettrica degli ausiliari di distribuzione delle reti con fluido termovettore acqua (formula (42) della UNI/TS 11300-2). Selezionando contemporaneamente le opzioni 1) Funzionamento continuo a portata costante e 1) Velocità costante, la potenza elettrica assorbita dalla pompa si assume costantemente pari al valore di targa e l'ausiliare elettrico si considera sempre in funzione (fattore di riduzione Fv,i = 1). In tutti gli altri casi la potenza elettrica assorbita è costantemente pari al valore di targa, ma il tempo di funzionamento è proporzionale al fattore di carico dell'impianto.
📋 Erogazione
Rendimento di erogazione [0..1]: in caso di calcolo A1 e A2 il valore ad applicare è 1. In caso di calcolo A3 è possibile assumere un valore diverso per tener conto della presenza di dispositivi di regolazione del flusso (miscelatori od altri dispositivi che consentano il raggiungimento o mantenimento della temperatura prefissata). Nessun recupero di calore è previsto per questa perdita.
