Impianto sanitario - Rete sanitaria con ricircolo

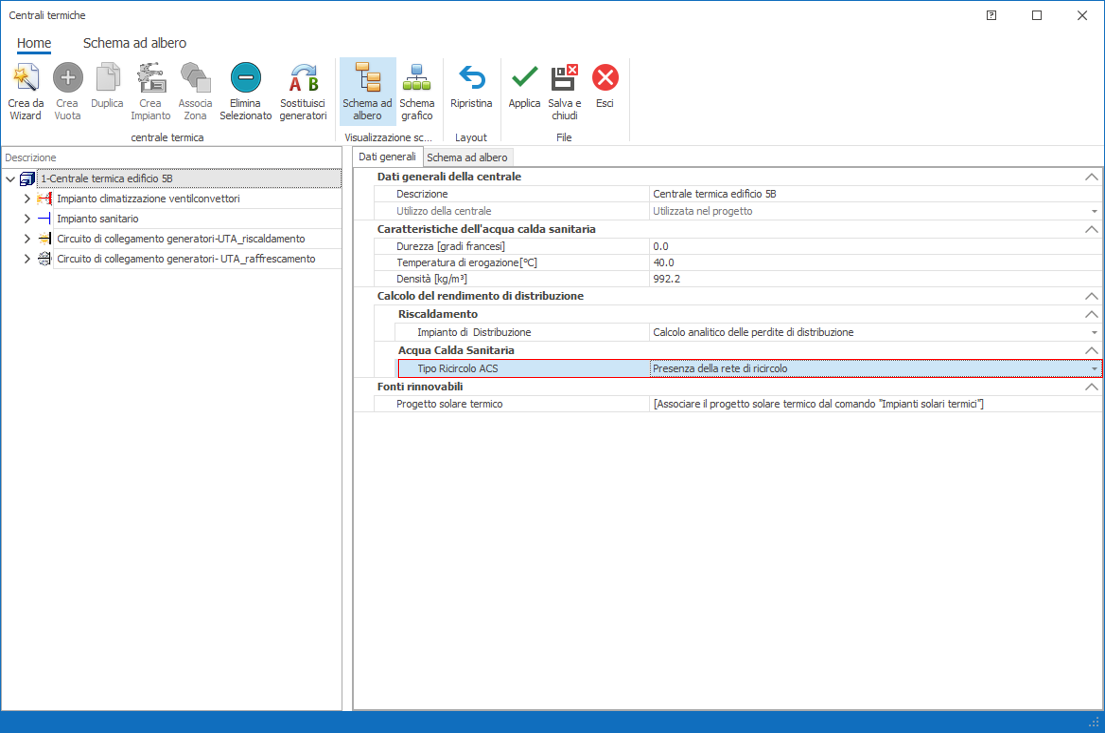

Se in corrispondenza della voce Rete di ricircolo A.C.S. dei Dati di centrale risulta impostata l'opzione "Presenza della rete di ricircolo", la scheda Dati impianto dell'impianto sanitario presenta i campi mostrati nella figura sottostante.
🛠 Interfaccia
| Campo | Descrizione |
|---|---|
| Descrizione | Riporta la denominazione attribuita all'impianto in fase di creazione; può essere modificata in corso d'opera. |
| Tipo Impianto | Riporta la tipologia di impianto selezionata al momento del suo inserimento (non modificabile). |
📋 Distribuzione
| Campo | Descrizione |
|---|---|
| Portata Acqua [l/h] | Valore di portata nominale della pompa; unitamente alla prevalenza, viene impiegato per calcolare la potenza del circolatore qualora non sia nota dai dati di targa. |
| Prevalenza [m] | Valore di prevalenza della pompa; unitamente alla portata d'acqua, viene impiegato per calcolare la potenza del circolatore. |

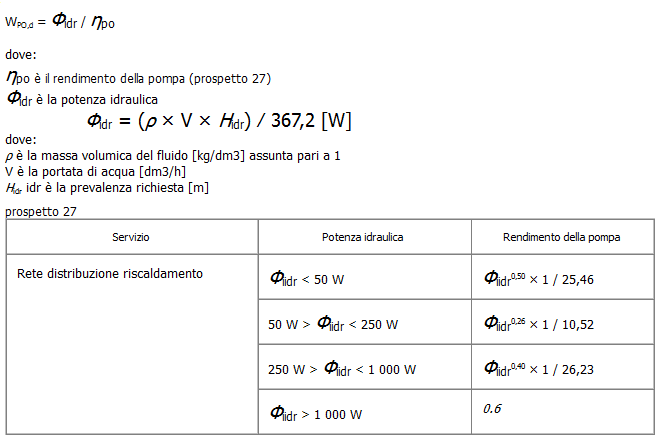

| Wpo,d [W] | Assorbimento elettrico della pompa secondaria. L'utente può inserire il dato di targa oppure calcolarlo cliccando sul pulsante Calcola. |
- Azionamento delle pompe: selezionare una delle due opzioni 1) Funzionamento continuo a portata costante 2) Funzionamento intermittente a portata costante o continuo a portata variabile.
- Tipo di Pompe (velocità): selezionare una delle due opzioni 1) Velocità Costante o 2) Velocità Variabile.
I due campi sono funzionali alla determinazione del fabbisogno di energia elettrica degli ausiliari di distribuzione delle reti con fluido termovettore acqua (formula (42) della UNI/TS 11300-2). Selezionando contemporaneamente le opzioni 1) Funzionamento continuo a portata costante e 1) Velocità costante, la potenza elettrica assorbita dalla pompa si assume costantemente pari al valore di targa e l'ausiliare elettrico si considera sempre in funzione (fattore di riduzione Fv,i = 1). In tutti gli altri casi la potenza elettrica assorbita è costantemente pari al valore di targa, ma il tempo di funzionamento è proporzionale al fattore di carico dell'impianto.
📋 Ricircolo
Wpo,d [W]: Immettere il valore della potenza nominale della pompa di ricircolo.
Tipo di funzionamento delle pompe: Sono previste tre opzioni che si differenziano per il tempo di attivazione considerato:
- 1) Funzionamento continuo: il tempo di attivazione coincide con l'intervallo di calcolo (nella fattispecie il mese).
- 2) Presenza di dispositivi a tempo: il tempo di attivazione viene moltiplicato per un fattore di riduzione pari a 0,5.
- 3) Presenza di dispositivi basati sulla lettura delle temperature: il tempo di attivazione viene moltiplicato per un fattore di riduzione pari a 0,8.
📋 Erogazione
Rendimento di erogazione [0..1]: in caso di calcolo A1 e A2 il valore ad applicare è 1. In caso di calcolo A3 è possibile assumere un valore diverso per tener conto della presenza di dispositivi di regolazione del flusso (miscelatori od altri dispositivi che consentano il raggiungimento o mantenimento della temperatura prefissata). Nessun recupero di calore è previsto per questa perdita.

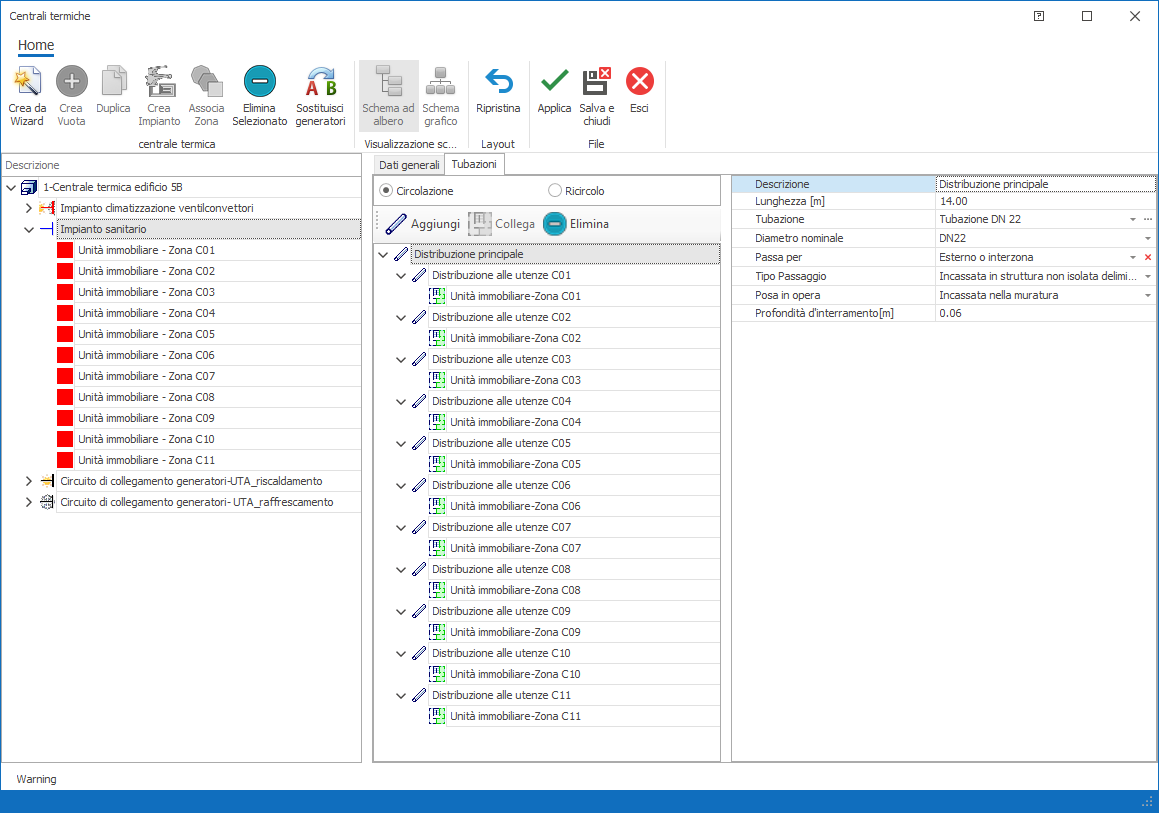

📋 Circolazione / Ricircolo
Nella parte superiore a destra è ubicata la sezione per la descrizione delle tubazioni della distribuzione ai fini del calcolo analitico del rendimento di distribuzione. In conformità con la UNI/TS 11300-2 Appendice A, tale valutazione presuppone la suddivisione in tratti di tubazione che presentino caratteristiche omogenee in termini di posizionamento dei tubi, di trasmittanza termica lineica delle tubazioni e temperature dell'acqua.
Nelle sezioni Circolazione e Ricircolo si delineano i tratti di tubazioni omogenee e le relative diramazioni. Cliccando sul tasto Aggiungi viene introdotto un nuovo record, con denominazione alfanumerica provvisoria, che rappresenta un tratto di tubazioni.
Il tasto Collega permette di specificare le zone impiantistiche di passaggio dei tratti di tubazioni ai fini della determinazione della temperatura media dell'acqua.
Il tasto Elimina permette di eliminare l'oggetto selezionato: se si tratta di una zona, scollega semplicemente la zona selezionata; se invece è selezionato un tratto di tubazione, cancella il tratto stesso e tutto quanto si trova a valle.
| Campo | Descrizione |
|---|---|
| Descrizione | Consente di personalizzare la descrizione del tratto di tubazione. |
| Lunghezza [m] | Inserire la lunghezza in metri del tratto di tubazione. |
| Tubazione | Occorre associarvi una delle tubazioni disponibili nell'archivio delle tubazioni di progetto. |
| Diametro nominale | Il valore viene caricato mediante menu a tendina con i valori della classe di diametro associata alla tubazione prescelta. |
| Passa per | Occorre indicare la zona impiantistica di progetto nell'ambito del quale risulta posato il tratto di tubazione. |
| Tipo di passaggio | Specifica l'ambiente di passaggio del tratto di tubazione ai fini del calcolo della temperatura. |
| Posa in opera | Definisce i parametri per la determinazione della trasmittanza lineica del tratto omogeneo di tubazioni. |
| btr,x | Appare solo quando la zona di passaggio è Non Riscaldata. Tramite il tasto posto all'estremità destra si richiama il Prospetto 7 della UNI/TS 11300-1 che esplicita i fattori di correzione per ambienti non climatizzati. |
| Profondità interramento/Profondità di incasso [m] | Da specificare solo per i tipi di posa in opera "Interrata" o "Incassata nella muratura". |
Le opzioni del campo Tipo di passaggio sono desunte dal prospetto A.1 della UNI/TS 11300-2; per ciascuna posizione si riporta il valore di temperatura ambiente considerato:
- 1) Corrente in ambienti climatizzati: temperatura di set point dell'ambiente climatizzato.
- 2) Incassata in struttura isolata delimitante l'involucro, all'interno dello strato di isolamento principale: temperatura di set point dell'ambiente climatizzato.
- 3) Incassata in struttura isolata delimitante l'involucro, all'esterno dello strato di isolamento principale: temperatura media mensile dell'aria esterna.
- 4) Incassata in struttura non isolata delimitante l'involucro: temperatura media mensile dell'aria esterna.
- 5) Incassata in struttura interna all'involucro: temperatura di set point dell'ambiente climatizzato.
- 6) Corrente all'esterno: temperatura media mensile dell'aria esterna.
- 7) Corrente in ambiente non climatizzato adiacente ad ambienti climatizzati: temperatura dell'ambiente non climatizzato calcolata in funzione del btr,x della zona non climatizzata.
- 8) Interrata (a profondità minore di 1 m): temperatura media mensile dell'aria esterna.
- 9) In centrale termica (qualora non sia adiacente ad ambienti non climatizzati): temperatura media mensile dell'aria esterna + 5 °C.
Le opzioni del campo Posa in opera determinano la trasmittanza lineica del tratto omogeneo di tubazioni, influenzata dalla presenza o meno dell'isolante e dall'ambiente di collocazione:
- 1) Tubazione corrente in aria.
- 2) Tubazione incassata nella muratura.
- 3) Tubazione interrata.
- 4) Tubazioni isolate secondo All. B DPR 412/93: valore precalcolato di trasmittanza lineica per tubazioni isolate secondo lo spessore completo indicato nell'allegato B del DPR 412/93 (formula A.12 della UNI/TS 11300-2).
- 5) Tubazioni con metà dell'isolamento secondo All. B DPR 412/93: valore precalcolato applicabile a tubazioni isolate secondo metà dello spessore indicato nell'allegato B del DPR 412/93 (formula A.13 della UNI/TS 11300-2).
- 6) Tubazioni con un terzo dell'isolamento secondo All. B DPR 412/93: valore precalcolato applicabile a tubazioni isolate secondo 1/3 dello spessore indicato nell'allegato B del DPR 412/93 (formula A.14 della UNI/TS 11300-2).
