Dimensionamento a Recupero di Statica
Il metodo del recupero di pressione statica consente il dimensionamento delle reti di mandata con sezioni calcolate per recuperare le perdite di pressione in ogni segmento, ottenendo reti già bilanciate in fase di progetto.
📂 Accesso al Calcolo

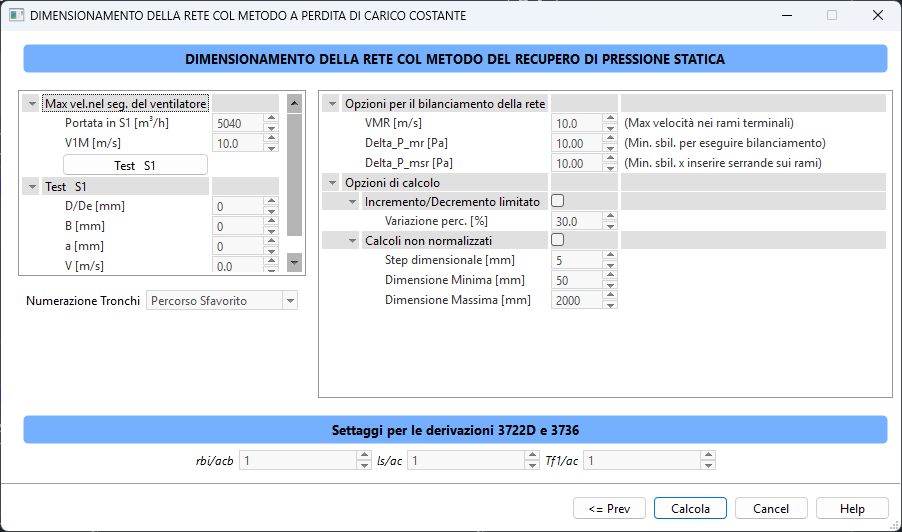

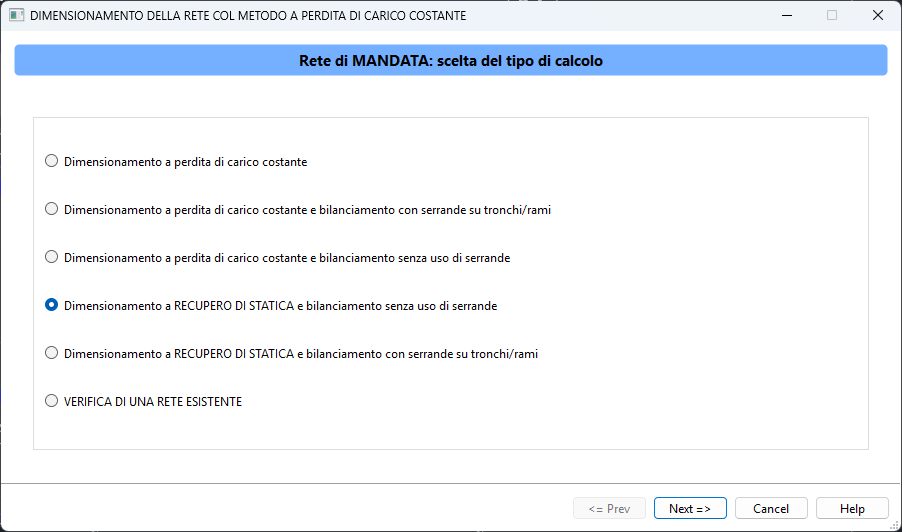

L'attivazione dell'opzione Dimensionamento a recupero di statica conduce nella finestra in cui si impostano i parametri necessari all'esecuzione del calcolo.
⚙️ Parametri di Calcolo
Velocità Massima nel Segmento del Ventilatore
Nel campo V1M si digita il valore massimo da non superare della velocità nel tratto in uscita del ventilatore. Al variare della velocità massima impostata, si possono verificare le sezioni di attacco del canale al ventilatore cliccando il pulsante Test S1.
La massima velocità nel tronco del ventilatore V1M costituisce un dato essenziale per iniziare il predimensionamento della rete con il metodo del recupero di pressione statica.
🔧 Opzioni di Calcolo
Incremento/Decremento Limitato
L'attivazione del campo Incremento/decremento limitato mostra il campo Variazione perc., in cui si imposta il massimo incremento percentuale ammissibile dell'area della sezione di un segmento rispetto a quella del segmento precedente (ΔA). Quando le perdite di pressione del segmento da dimensionare sono ingenti, la riduzione di velocità necessaria potrebbe portare a una sezione inaccettabilmente più grande del segmento precedente; in questi casi si preferisce limitare l'incremento di sezione a valori accettabili, rinunciando a recuperare completamente le perdite di pressione.
Calcoli Non Normalizzati
Un segno di spunta in corrispondenza di Calcoli non normalizzati svincola il programma dalle dimensioni commerciali fissate in Archivi-Dimensioni e consente un dimensionamento con dimensioni crescenti del valore digitato nel campo Step dimensionale. Nei campi Dimensione Minima e Dimensione Massima inserire i valori limite inferiore e superiore da non superare nel dimensionamento del canale.
⚖️ Opzioni per il Bilanciamento della Rete
| Parametro | Descrizione |
|---|---|
| VMR | Valore della massima velocità che non deve essere superato nei rami durante la procedura di bilanciamento. |
| ΔP_mr | Valore di minimo sbilancio superato il quale è richiesto il bilanciamento della rete. |
Calcolo e bilanciamento senza uso di serrande: Esegue il predimensionamento con il metodo del recupero di statica e il bilanciamento con riduzione della sezione dei rami per gli sbilanciamenti superiori a ΔP_mr.
Calcolo e bilanciamento con uso di serrande: Analoga alla precedente, ma prevede dopo il bilanciamento l'inserimento di serrande di taratura sui rami subito a valle dello stacco. La serranda viene inserita sul ramo solo se il relativo sbilanciamento non nullo è uguale o superiore contemporaneamente a ΔP_mr e a ΔP_msr.
📌 Settaggi per le Derivazioni 3722D e 3736
I due rapporti indicati nei campi rbi/acb e ls/ac vengono utilizzati per il calcolo delle perdite localizzate nelle derivazioni con invito 3722D e 3736. Le perdite si assumono essenzialmente dovute sul main a variazioni di sezione (allargamento o restringimento fittizio) e sul branch ad una o due curve a 90°.
