Computo Metrico Canali per Peso
Il computo metrico per peso consente di calcolare il peso dei canali d'aria in funzione delle dimensioni, del tipo di lamiera, delle giunzioni e dei rinforzi previsti nel progetto.
📂 Accesso al Comando

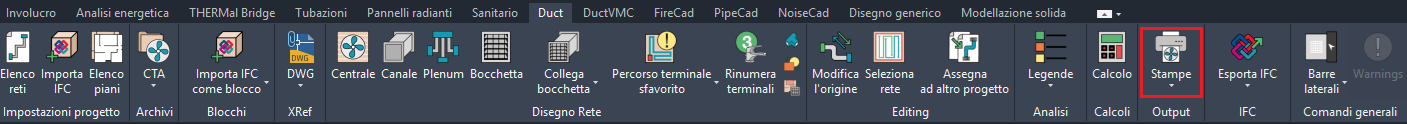

Per realizzare un computo dei canali d'aria per peso, occorre eseguire il comando Stampe presente nella scheda dei comandi Duct nel pannello Calcoli.
Nella finestra che appare occorre selezionare la voce Computo Metrico, impostare la lingua della relazione e cliccare sul pulsante per impostare il percorso dove il file di stampa verrà salvato (inserire anche il nome del file). Una volta impostato il nome, cliccare Ok.
⚙️ Configurazione del Computo

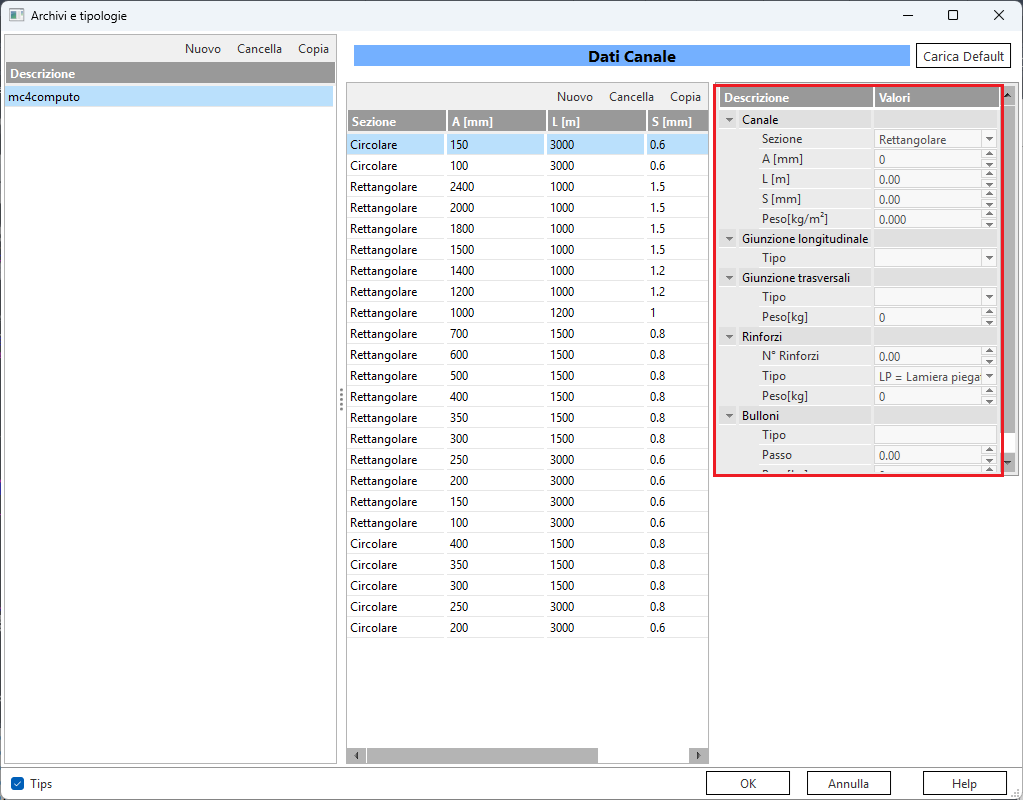

È possibile assegnare uno spessore (e di conseguenza un peso) ai canali in funzione della dimensione massima. La maschera mostra due configurazioni: mc4computo (preinstallata, non modificabile) e configurazioni personalizzate create dall'utente.
Per apportare modifiche occorre creare una nuova configurazione come copia di mc4computo e modificarla. Il programma può contenere un numero illimitato di configurazioni, salvate nel database di programma.
📋 Campi di Configurazione
| Campo | Descrizione |
|---|---|
| Sezione | Selezionare Circolare o Rettangolare in base alla sezione del canale. |
| A | Lato maggiore del canale rettangolare. |
| L | Lunghezza del modulo del canale dritto; stabilisce la distanza tra le giunzioni trasversali. |
| S | Spessore in millimetri della lamiera. |
| Peso | Peso della lamiera per unità di superficie. |
Giunzioni Longitudinali
Per canali circolari:
| Codice | Descrizione |
|---|---|
| S | Saldati longitudinalmente |
| G1 | Graffati agli spigoli |
| G3 | Graffati spiroidalmente |
Per canali rettangolari:
| Codice | Descrizione |
|---|---|
| S | Saldati longitudinalmente |
| G1 | Graffati Pittsburgh agli spigoli |
| G2 | Due graffature agli spigoli opposti |
Giunzioni Trasversali
Per canali circolari:
| Codice | Descrizione |
|---|---|
| GN | Giunto con nippli |
| GD | Giunto con flange profilate (seguito dalla distanza in mm dal centro di gravità del profilato) |
Per canali rettangolari:
| Codice | Descrizione |
|---|---|
| BP | Baionette piane |
| FS | Flange sagomate bullonate ai quattro spigoli |
| FP | Flange profilate bullonate ai quattro spigoli (seguito dalla lunghezza in mm del profilato) |
Rinforzi (solo canali rettangolari)
| Campo | Descrizione |
|---|---|
| Rinforzi | Numero di rinforzi per modulo di canale. |
| Tipo LP | Lamiera piegata |
| Tipo PB | Rinforzi profilati bullonati ai 4 spigoli |
| Tipo PS | Rinforzi profilati saldati ai 4 spigoli |
| Peso | Peso per unità di lunghezza dei rinforzi. |
| Cod. Bulloni | Codice scelto liberamente. |
| Passo | Distanza fra i bulloni. |
| Peso | Peso unitario dei bulloni. |
I codici LP, PB e PS devono essere seguiti da un numero che indica la lunghezza del lato profilato in millimetri.
