Verifica e Bilanciamento delle Reti di Canali
Il modulo di verifica e bilanciamento consente di verificare le perdite di carico di una rete esistente o di bilanciarla mediante l'inserimento opportuno di serrande di taratura, senza modificare le sezioni dei canali.
📂 Accesso al Calcolo

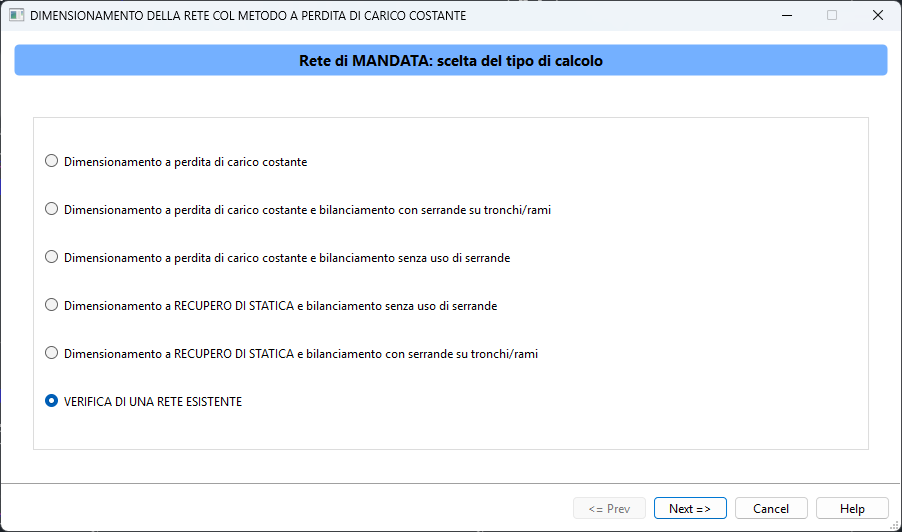

L'attivazione dell'opzione Calcoli - Verifica e/o bilanciamento conduce nella finestra in cui si imposta il tipo di calcolo da effettuare.
⚙️ Opzioni di Calcolo
Verifica
Consente la verifica delle perdite di pressione di una rete di mandata esistente, senza apportare alcuna modifica alle sezioni dei canali.

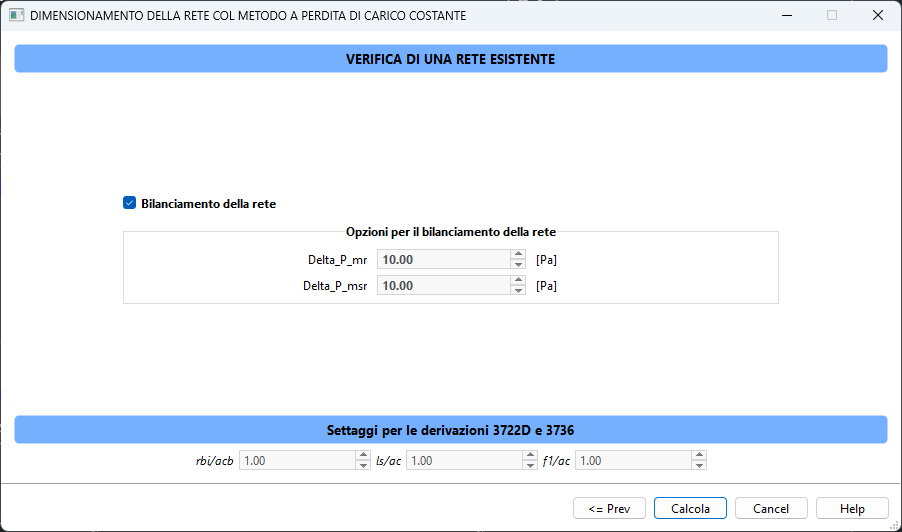

Bilanciamento con Serrande sui Tronchi/Rami
Non introduce alcuna variazione sulle sezioni dei canali, ma ha il solo scopo di bilanciare una rete già dimensionata mediante l'inserimento opportuno di serrande di taratura. Questa tipologia di calcolo è molto utile quando, dopo aver dimensionato una rete con uno dei metodi a disposizione, è necessario ridurre la sezione di alcuni tratti per via di passaggi in spazi angusti; l'operazione potrebbe causare sbilanciamenti che possono essere annullati con serrande apposite.
| Parametro | Descrizione |
|---|---|
| ΔP_mr | Minimo sbilanciamento per giustificare l'inserimento delle serrande. |
| ΔP_msr | Minima perdita di pressione delle serrande. |
DUCT inserirà le serrande di taratura sui tronchi e sui rami in modo da ottenere sbilanciamenti dei terminali inferiori al valore massimo tra ΔP_mr e ΔP_msr.
Bilanciamento con Serrande sui Terminali
Richiede come dato di input la perdita massima inseribile con la serranda ΔP_MT, in relazione al possibile insorgere di problemi di rumorosità. DUCT inserirà una serranda di taratura con perdita massima ΔP_MT su tutti i terminali con sbilanciamento non nullo.
