Computo Metrico di Progetto Canali
Il modulo di computo metrico consente di generare automaticamente la lista dei componenti disegnati nel progetto di distribuzione aeraulica (canali, diffusori, pezzi speciali) con le relative quantità.
📂 Accesso al Comando

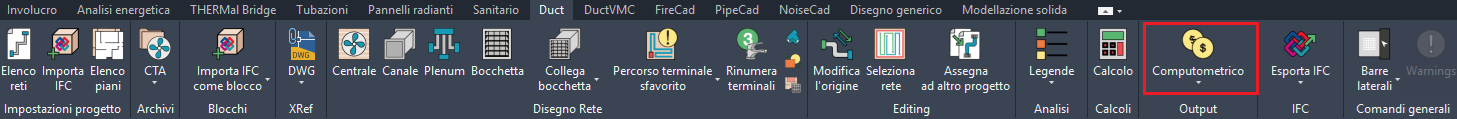

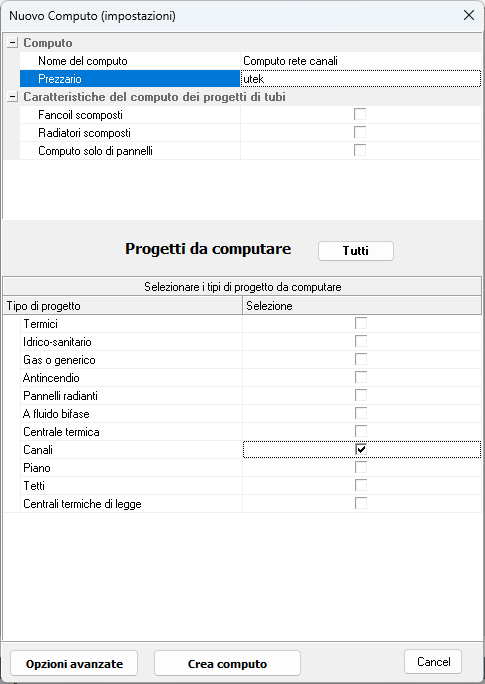

Per eseguire il computo metrico di un progetto di canali occorre attivare l'omonimo comando contenuto nella barra superiore, inserire una descrizione e cliccare Crea Computo.
🛠 Interfaccia e Contenuto del Computo
Il programma legge i progetti di canali e crea la lista con quanto è stato disegnato (canali, diffusori, pezzi speciali).
Dei canali rettangolari è fornita la superficie per ogni tipo di sezione, in modo che l'utente possa associare uno spessore e quindi un peso in funzione della dimensione del canale.
Sono inoltre elencati:
- I pezzi speciali in funzione della tipologia e delle dimensioni di ingresso/uscita.
- Per i canali circolari: la lunghezza del canale per ogni diametro utilizzato.
📋 Associazione al Prezziario

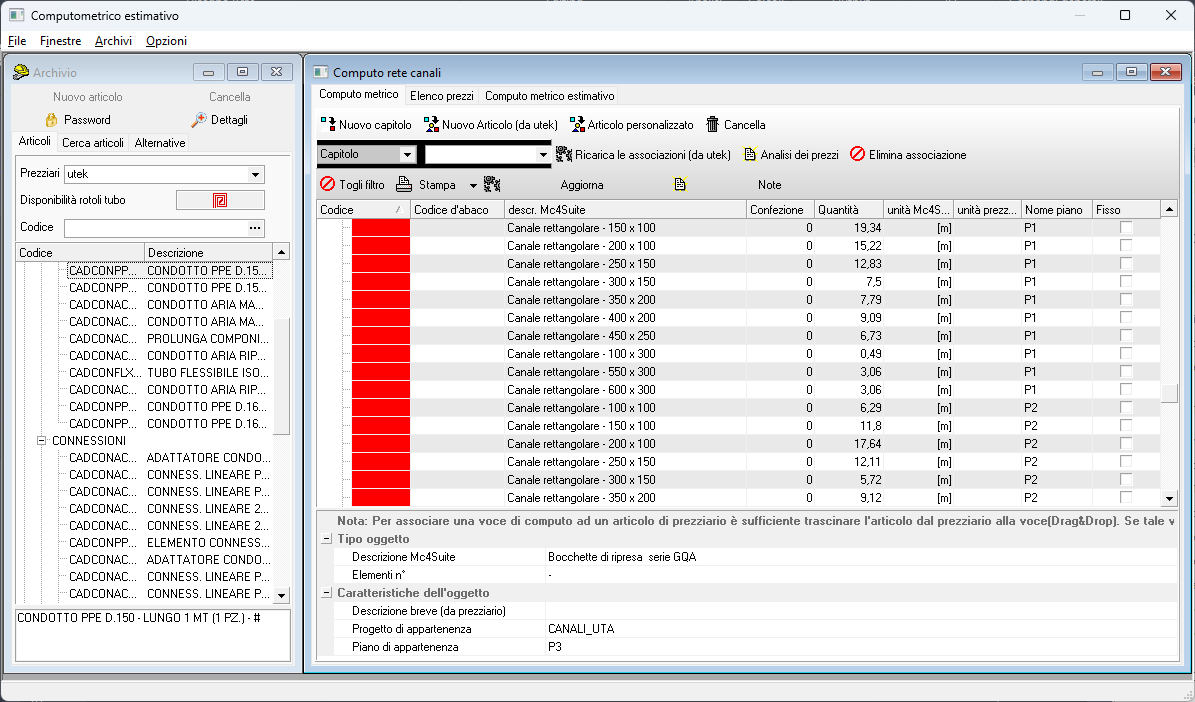

Le descrizioni riportate nel computo metrico sono quelle dei componenti all'interno del programma. La colonna Codice (prima sulla sinistra) mostra campi in rosso quando manca l'associazione a un articolo del prezziario.
Se si effettua la stampa del computo metrico senza associare le voci di prezziario, il totale sarà nullo e il file risulterà vuoto.
Per associare una voce di prezziario a un componente, occorre selezionare la voce dal prezziario e trascinarla sulla cella in rosso del componente. A quel punto il codice dell'articolo sostituirà il colore rosso della cella e il componente sarà effettivamente parte del computo metrico.
