Unità Immobiliari - Pannelli Radianti

La scheda Pannelli Radianti consente di impostare i parametri di progetto per il dimensionamento dei sistemi di pannelli radianti a pavimento, soffitto o parete, sia annegati che prefabbricati.

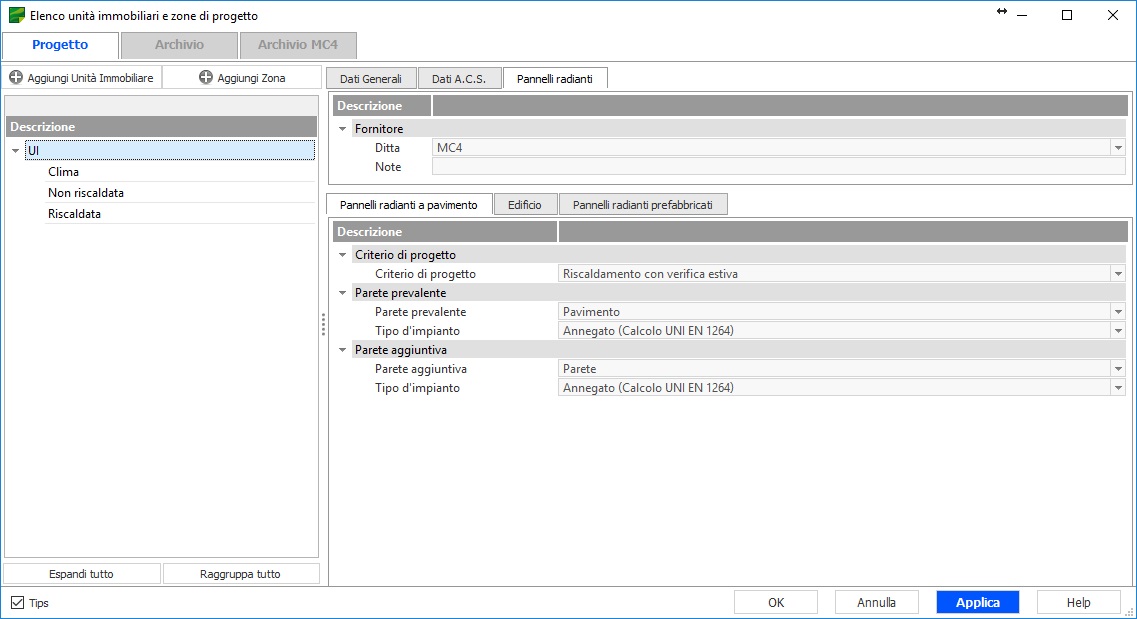

⚙️ Pannelli Radianti a Pavimento

Campo	Descrizione
Criterio di progetto	Permette di scegliere il criterio di dimensionamento: "Riscaldamento con verifica estiva" (dimensiona per l'invernale calcolando la resa estiva a portata costante) oppure "Raffrescamento con verifica invernale".
Superficie prevalente	Identifica la superficie sulla quale andranno prevalentemente installati i pannelli radianti.
Tipo pannello	Scegliere tra "Annegato (Calcolo UNI EN 1264)" che dimensiona il sistema come pannello annegato nella struttura secondo norma, oppure "Prefabbricato" che utilizza le curve di resa fornite dal costruttore.
Parete aggiuntiva	Dipende dalla scelta della parete prevalente: se si sceglie pavimento o soffitto, la parete aggiuntiva non potrà che essere una parete; se si sceglie una parete, la parete aggiuntiva potrà essere il pavimento oppure il soffitto.

---

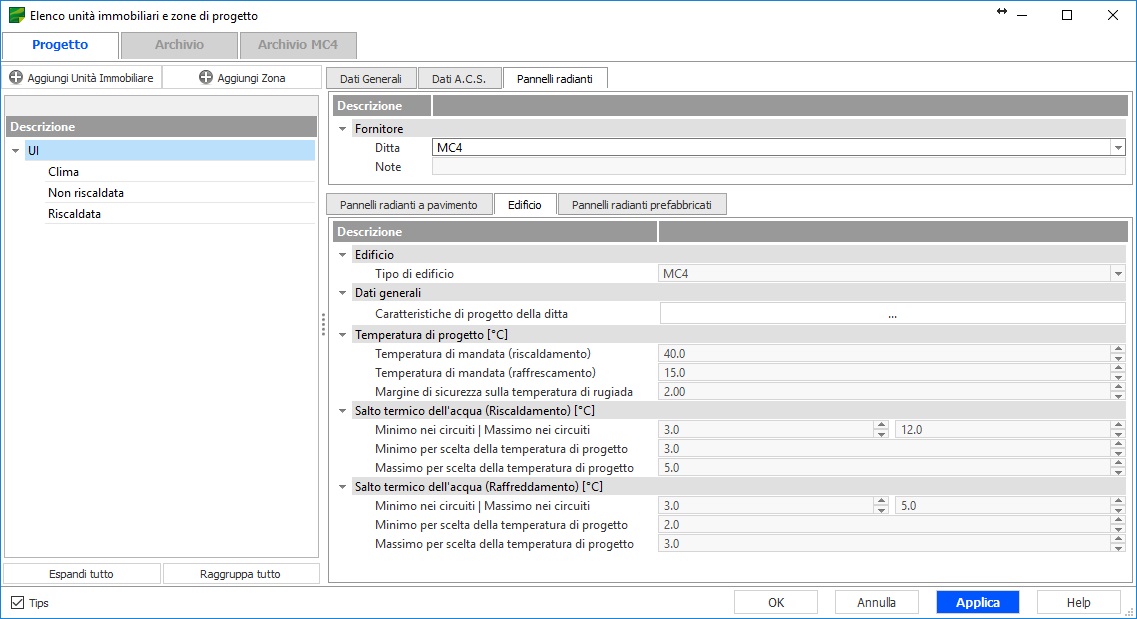

⚙️ Parametri Edificio

Campo	Descrizione
Tipo di edificio	Definisce i valori di temperatura e/o salto termico per il progetto. Ad ogni tipo di edificio corrisponde una combinazione diversa di valori. Modificare i parametri influenza tutte le unità immobiliari con lo stesso tipo di edificio.

Temperature di Progetto [°C]

Campo	Descrizione
Temperatura di mandata (riscaldamento)	Temperatura di default di calcolo della resa dei pannelli radianti in riscaldamento. Modificabile sul collettore entro i limiti della maschera "Temperature di mandata limite per il riscaldamento".
Temperatura di mandata (raffrescamento)	Temperatura di default di calcolo della resa dei pannelli radianti in raffrescamento. Modificabile sul collettore entro i limiti della maschera "Temperature di mandata limite per il raffrescamento".
Delta temperatura anti-condensa	Differenza di temperatura tra la temperatura superficiale minima ammissibile della superficie radiante e la temperatura di rugiada. Un valore positivo di 2 indica che la superficie potrà raggiungere una temperatura minima di 2 gradi sopra la temperatura di rugiada.

Salto Termico dell'Acqua (Riscaldamento) [°C]

Campo	Descrizione
Minimo/Massimo nei circuiti	Minima e massima differenza di temperatura dei circuiti. In particolari situazioni di bassa densità di flusso, il limite superiore potrà essere derogato.
Minimo/Massimo per la scelta della temperatura di progetto	Minima/massima differenza di temperatura dell'ambiente più sfavorito.

Salto Termico dell'Acqua (Raffreddamento) [°C]

Campo	Descrizione
Minimo/Massimo nei circuiti	Minima e massima differenza di temperatura dei circuiti.
Minimo/Massimo per la scelta della temperatura di progetto	Minima/massima differenza di temperatura dell'ambiente più sfavorito.

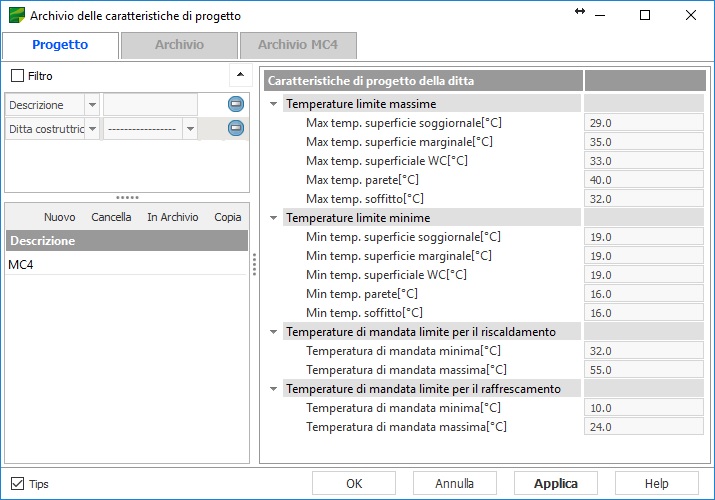

Caratteristiche di Progetto della Ditta

Temperature Limite Massime:

Campo	Descrizione
Max temp. superficie soggiornale [°C]	Valore massimo ammissibile secondo UNI EN 1264 per il pavimento nella zona soggiornale/residenziale.
Max temp. superficie marginale [°C]	Valore massimo ammissibile secondo UNI EN 1264 per il pavimento nella zona marginale/perimetrale.
Max temp. superficie WC [°C]	Valore massimo ammissibile secondo UNI EN 1264 per il pavimento nei bagni.
Max temp. parete [°C]	Valore massimo ammissibile secondo UNI EN 1264 per la temperatura della parete.
Max temp. soffitto [°C]	Valore massimo della temperatura del soffitto.

Temperature Limite Minime:

Campo	Descrizione
Min temp. superficie soggiornale [°C]	Valore minimo per il pavimento nella zona soggiornale/residenziale. Valore di massima per evitare condensa superficiale.
Min temp. superficie marginale [°C]	Valore minimo per il pavimento nella zona marginale/perimetrale. Valore di massima per evitare condensa superficiale.
Min temp. superficie WC [°C]	Valore minimo per il pavimento nei bagni. Valore di massima per evitare condensa superficiale.
Min temp. parete [°C]	Valore minimo della temperatura della parete.
Min temp. soffitto [°C]	Valore minimo della temperatura del soffitto.

Temperature di Mandata Limite per il Riscaldamento:

Campo	Descrizione
Temperatura di mandata minima [°C]	Valore minimo della temperatura di mandata dell'acqua impostabile sul collettore in riscaldamento.
Temperatura di mandata massima [°C]	Valore massimo della temperatura di mandata dell'acqua impostabile sul collettore in riscaldamento.

Temperature di Mandata Limite per il Raffrescamento:

Campo	Descrizione
Temperatura di mandata minima [°C]	Valore minimo della temperatura di mandata dell'acqua impostabile sul collettore in raffrescamento.
Temperatura di mandata massima [°C]	Valore massimo della temperatura di mandata dell'acqua impostabile sul collettore in raffrescamento.

---

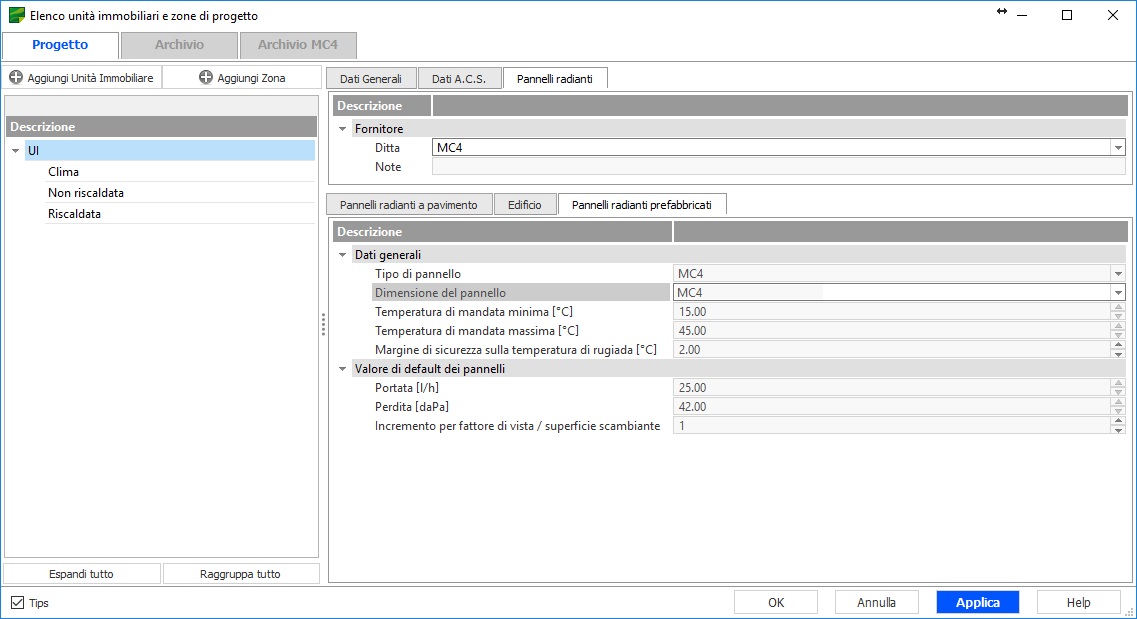

⚙️ Pannelli Radianti Prefabbricati

Campo	Descrizione
Tipo di pannello	Famiglia di pannelli prefabbricati entro la quale sono contenute le varie taglie.
Taglia	Taglia del pannello rispetto alla quale sarà calcolato il numero dei pannelli da inserire in ciascun ambiente.
Temperatura di mandata (raffrescamento/riscaldamento)	Temperature di mandata del fluido per i due regimi.
Delta temperatura anti-condensa	Differenza di temperatura tra la superficie minima ammissibile e la temperatura di rugiada.
Portata per unità di superficie [m³/h/m²]	Portata d'acqua del pannello prefabbricato a metro quadro di superficie.
Perdita di carico	Perdita di carico dovuta all'attraversamento del pannello prefabbricato prescelto.
Incremento resa	Incremento della resa del pannello in funzione della superficie radiante e scambiante, determinato dal costruttore.
