Progetto di Pannelli Radianti
Il progetto di pannelli radianti è un progetto di tipo Termico. Le modalità di creazione sono le stesse del progetto idronico.
📂 Accesso al Comando
Icona:
Comando: DBNEWPIPE
Essendo un progetto di tipo Termico, le modalità di creazione sono le stesse relative al progetto di tipo idronico.
Tale tipo di progetto si crea a partire dal comando nel menu PANNELLI RADIANTI - tab RAYAREA, oppure eseguendo il comando DBNEWPIPE nella barra dei comandi.
Esiste inoltre un'altra via: a partire dalla BARRA DI NAVIGAZIONE, seleziona il tab "IMPIANTI", posiziona il mouse in un punto qualunque della barra e clicca il tasto destro del mouse. Appare il bottone NUOVO, la cui selezione porta direttamente alla maschera di creazione.
🛠 Creazione del Progetto

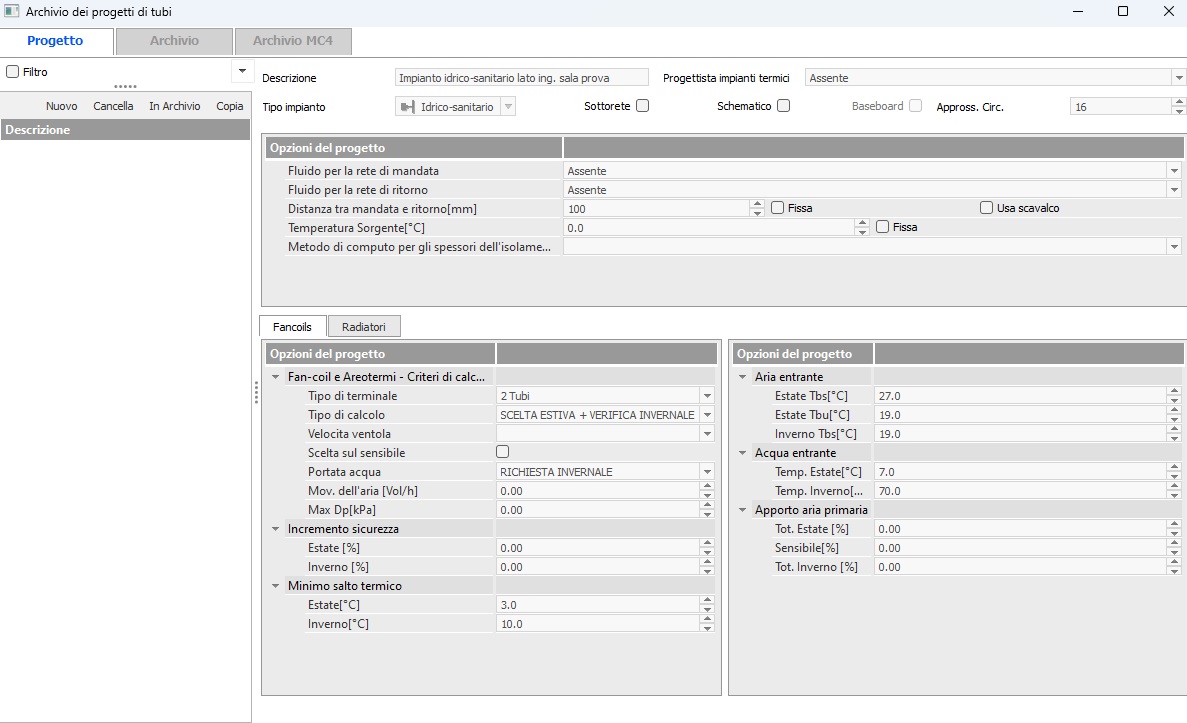

In seguito, si apre la finestra seguente:
La finestra ha la configurazione tipica di ogni archivio del programma.

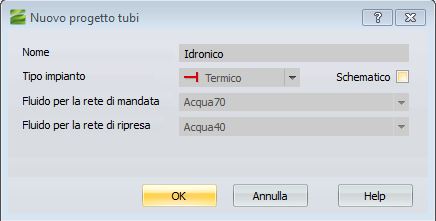

La creazione di un nuovo progetto inizia alla selezione del bottone NUOVO posto nella sezione sinistra della maschera. Nella finestra pop-up è richiesto l'inserimento dei dati seguenti:
- il Nome identificativo del progetto;
- il Tipo di impianto che si vuole creare, scegliendo da un menu contestuale che offre le seguenti possibilità: Termico, Idrico Sanitario, Gas, Fluido Bifase, Antincendio (progetto FireCad) e Centrale Termica (progetto PipeCad);
- il check Schematico: attivandolo il disegno dei tubi sarà unifilare anziché tridimensionale e come blocchi dei terminali il programma userà quelli indicati come Simbolo 2D (vedi Archivio Fancoils, Archivio Radiatori e Archivio Terminali Generici);
- un Tipo di fluido per la rete di mandata e uno per la rete di ritorno, scelti dall'Archivio Fluidi (l'opzione Aggiungi del menu consente di creare o modificare un fluido).
La conferma dei dati avviene cliccando su OK. Il nome dell'impianto appare in elenco; selezionandolo è possibile utilizzare i comandi CANCELLA, IN ARCHIVIO, COPIA.
Per un impianto di pannelli radianti è necessario compilare solamente la zona comune. I tab di nome Fancoils o Radiatori, pur visibili (la maschera è comune a diverse tipologie di impianto), devono essere trascurati, a meno che lo stesso progetto non preveda anche la contemporanea installazione di radiatori e/o fancoils.
📋 Sezione Comune
| Campo | Descrizione |
|---|---|
| Descrizione | Nome del progetto. Editabile in qualsiasi momento. |
| Progettista | database dei contatti |
| Tipo Impianto | Campo non editabile — tipo di impianto definito in fase di creazione. |
| Sottorete | Indica che il progetto è sottorete (Assembly) di un impianto più grande. |
| Schematico | Attivando il check, il disegno dei tubi sarà unifilare anziché tridimensionale. |
| Approssimazione circolare | Numero di segmenti per disegnare una circonferenza (default: 16). |
⚙️ Opzioni di Progetto
| Campo | Descrizione |
|---|---|
| Fluido Vettore | Fluido selezionato al momento della creazione. Modificabile in qualsiasi momento. Influisce sulle perdite di pressione e, per i pannelli radianti, sul calcolo della portata tramite il cp del fluido. |
| Distanza tra mandata e ritorno | Distanza mantenuta nel caso di disegno automatico del ritorno simmetrico o parallelo. |
| Usa Scavalco | Nel disegno automatico evita incroci tra tubazioni. |
| Temperatura della Sorgente | Utilizzato nel calcolo della perdita di calore dei tubi (Heat Transfer) e relativo ΔT. |
| Metodo Computo Spessori Isolante | DPR 412 o nessuna. Influenza il computo dell'isolante. |
