Pannelli - Anteprima della Posa dei Circuiti
Comando per il disegno automatico dei circuiti in una ray area (o ray area SIM) con anteprima interattiva della posa.
🛠 Interfaccia
| Campo | Descrizione |
|---|---|
| Icona |  |
| Comando | JIGFLHT |
| Finalità | Disegno Circuiti in una ray area (ray area SIM) con Preview |
⚙️ Procedura
Si esegue il comando e si seleziona la linea di perimetro della ray area dalla quale è previsto l'ingresso in ambiente o generalmente nell'area radiante da coprire.
Mantenendo il cursore del mouse all'interno dell'area da coprire, il programma mostra l'anteprima dei circuiti.
L'utente può spostare il mouse lungo la linea di perimetro per specificare correttamente il punto di ingresso; il programma aggiorna la preview ad ogni movimento del mouse. Una volta trovata la posizione giusta è possibile modificare l'angolo di rotazione dei circuiti e anche il loro verso (orario / antiorario).
Per modificare il verso dei circuiti occorre digitare V e premere Invio; a parità di posizione del mouse si hanno solo due layout: Orario e Antiorario.
Per modificare invece l'angolo di rotazione del circuito occorre digitare R e premere Invio. Le soluzioni ottenibili saranno tante quante sono le linee di perimetro perché ogni volta che si digita R il programma cambia la linea di sviluppo dei circuiti seguendo la direzione delle linee perimetrali (è come modificare la posizione del "giallo" ad ogni tentativo).
💡 Note

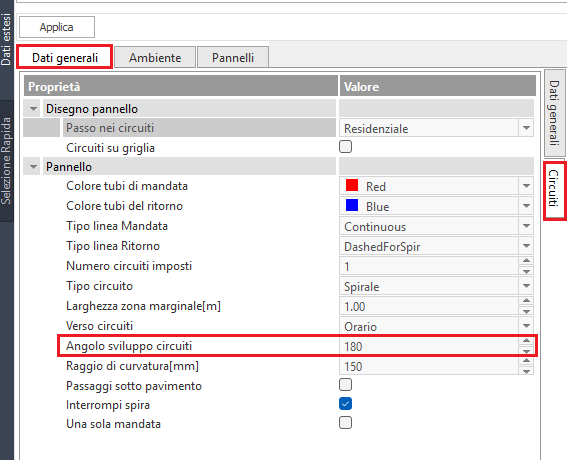

Per impostare un angolo di sviluppo completamente da utente, ossia indipendente dalle linee di perimetro, occorre impostare la relativa proprietà nei dati estesi della ray area (Angolo Sviluppo Circuiti come mostrato nella figura sottostante).

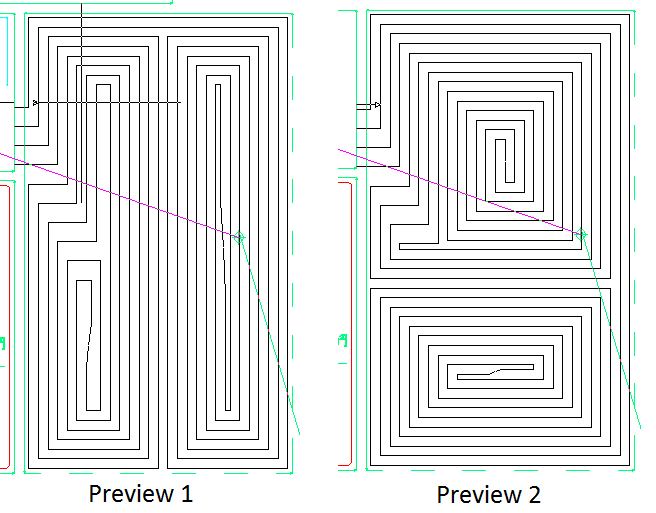

Esempi di preview sono riportati qui sotto.

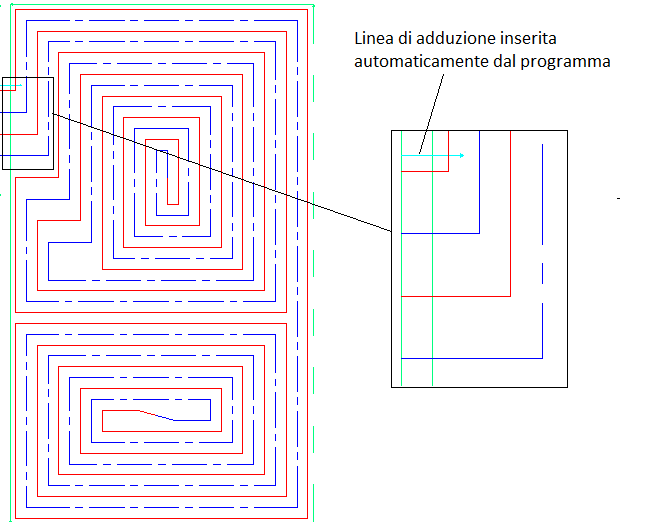

Una volta scelta la posizione di ingresso ed il layout occorre cliccare il tasto sinistro del mouse per selezionare la posizione e far sì che il programma disegni i circuiti definitivamente (vedi disegno sottostante).
Il programma aggiunge la linea di colore ciano dell'adduzione alla quale bisogna collegarsi per il disegno delle tubazioni di adduzione sia che si utilizzi il comando Tails che Adduzione.
