Archivio Chiller — Prestazioni Raffrescamento
Questa sezione descrive i parametri da inserire per il calcolo delle prestazioni del chiller in modalità raffrescamento.

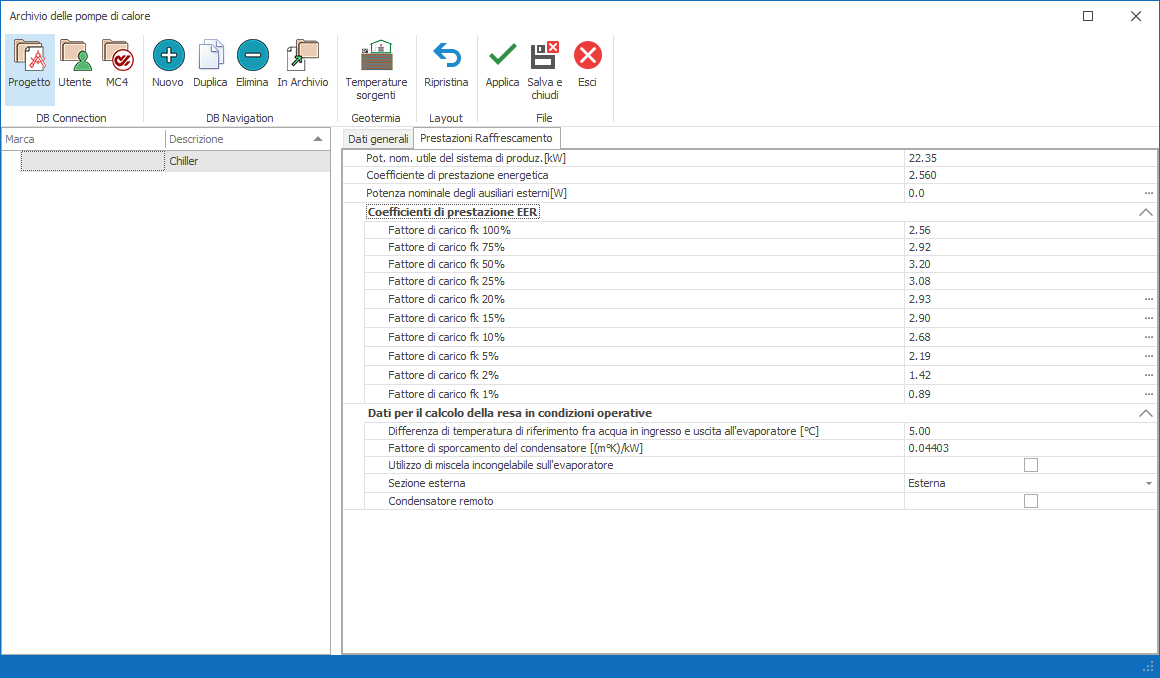

🛠 Interfaccia
📋 Campi Principali
| Campo | Descrizione |
|---|---|
| Potenza Nominale utile [kW] | Potenza nominale del chiller |
| EER nominale | Coefficiente di prestazione energetica nominale dichiarato dal produttore |
| Potenza nominale ausiliari esterni [W] | Valore degli ausiliari elettrici esterni al chiller; il pulsante accede al prospetto 9 della UNI/TS 11300-3 |

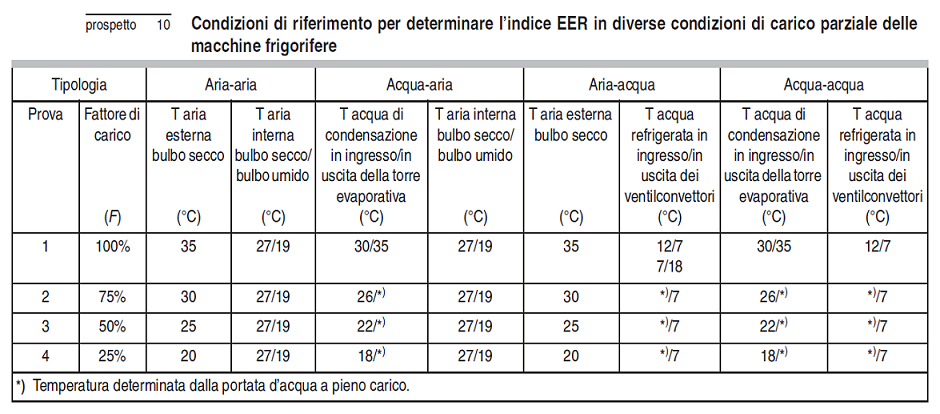

| Coefficienti EER (100%, 75%, 50%, 25%) | Valori di EER ai diversi fattori di carico (rif. Prospetto 10 della UNI/TS 11300-3) |
I valori di prestazione al di sotto del 25% del fattore di carico, se non desumibili da documentazione tecnica, possono essere determinati secondo UNI/TS 11300-3 tramite il pulsante a destra di ogni campo.
⚙️ Parametri Correttivi
| Campo | Descrizione |
|---|---|
| Differenza di temperatura evaporatore | Per pompe Aria-Acqua il valore nominale è 5°C; valori diversi introducono una correzione (rif. Prospetto D.11 UNI/TS 11300-3) |
| Fattore di Sporcamento | Valore di riferimento: 0,04403 [m²K/kW]; variazioni modificano il coefficiente correttivo (rif. Prospetto D.12) |
| Miscela incongelabile su condensatore | Se attivo, inserire la percentuale di glicole (10%–30%) per determinare il coefficiente di correzione (rif. Prospetto D.13) |
| Sezione Esterna | Opzioni: 1) Esterna (nessuna correzione); 2) Canalizzata (inserire % portata nominale, rif. Prospetto D.14); 3) Con setti insonorizzati (coefficiente correttivo = 0,93 automatico) |
| Condensatore remoto | In caso di sistema Split, attivare il check e inserire la lunghezza della tubazione in mandata tra unità interna ed esterna |
⚙️ Unità Aria-Aria
| Campo | Descrizione |
|---|---|
| Velocità Ventilatore | Alta / Media / Bassa (determina il coefficiente correttivo, rif. Prospetto D.1) |
| Sistemi Split con compressore a velocità fissa | Se attivo, inserire la lunghezza del tubo tra unità (3–50 m) per determinare il coefficiente di correzione (rif. Prospetto D.2) |
| Unità con sezione interna canalizzata | Inserire la % di portata nominale (80%–120%) per il coefficiente correttivo (rif. Prospetto D.3) |
| Unità con sezione esterna canalizzata o insonorizzata | Inserire la % di portata nominale (80%–120%) per il coefficiente correttivo (rif. Prospetto D.4); con setti insonorizzati h5 = 0,93 automatico |
⚙️ Unità Acqua-Aria
In assenza di valvola pressostatica/termostatica e per unità a portata fissa, specificare la Percentuale di portata acqua e il Fattore di sporcamento (rif. Prospetto D.8; range valido: 65%–130%). Indicare inoltre l'eventuale uso di miscela antigelo sul condensatore.
⚙️ Unità Acqua-Acqua
💡 Pozzo Caldo Diverso dall'Aria
In presenza di sorgente esterna diversa dall'aria (antigelo, acqua di falda, terreno), inserire il profilo di temperature mensili del pozzo caldo tramite il pulsante Temperature sorgenti nella barra comandi.
Dalla maschera Elenco delle sorgenti esterne, cliccare su Nuova per creare un profilo personalizzato:
Compilare i valori mensili di temperatura per le sezioni Riscaldamento e Raffrescamento:
Il profilo definito va poi attribuito alla pompa di calore corrispondente nella voce Sorgente geotermica della scheda Dati Generali.
