Archivio Finestre - Dati Termici

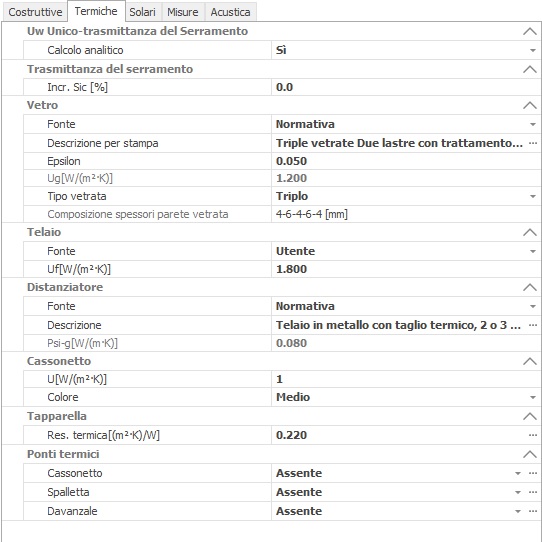

La scheda Termiche consente di definire la trasmittanza termica del serramento, con la possibilità di calcolarla analiticamente o di impostarla manualmente.

---

📂 Accesso

Modulo di Mc4Suite	HTCad	NoiseCad
Sottomoduli	Calcolo energetico	Carichi termici

---

📋 Uw Unico - Trasmittanza del Serramento

Ambito	Campo	Descrizione
	Calcolo analitico	L'utente ha la possibilità di calcolare la trasmittanza del serramento in funzione della trasmittanza del telaio, del vetro, del distanziatore e del cassonetto in modo analitico (opzione SI) oppure, qualora il serramento sia certificato, di fissare manualmente il valore totale di Uw (opzione NO).

---

📋 Trasmittanza del Serramento

Ambito	Campo	Descrizione
	Uw [W/(m²K)]	Campo visibile solo se in Calcolo analitico si è scelta l'opzione No. Inserire la trasmittanza termica dell'intero serramento, comprensivo di vetro, telaio e distanziatore.
	Incr. Sic. [%]	Inserire l'incremento di sicurezza, espresso in percentuale, che andrà a maggiorare la trasmittanza termica del serramento ed utilizzata per il solo calcolo delle potenze termiche di punta.

---

📋 Sezione Vetro

Se nel campo Calcolo analitico si è scelta l'opzione No questi campi verranno adottati solo ed esclusivamente per soddisfare le verifiche normative che riguardano i serramenti; in caso contrario l'input di questi campi sarà funzionale al calcolo della trasmittanza termica del serramento.

Ambito	Campo	Descrizione
	Fonte	Scegliere una delle tre opzioni tra: Struttura (selezionare la struttura del vetro dall'archivio), Normativa (selezionare tipologia dall'Appendice B della UNI/TS 11300-1:2014), Utente (definire manualmente trasmittanza e emissività).
	Struttura	Campo visibile solo se in Fonte si è scelto Struttura. Selezionare la struttura del vetro tra le voci presenti in Archivio strutture.
	Descrizione	Campo visibile solo se in Fonte si è scelto Normativa. Cliccando sul bottone a lato si apre un wizard per la definizione delle caratteristiche del vetro.
	Epsilon	Campo visibile solo se in Fonte non si è scelto Struttura. Inserire l'emissività del serramento.
	Ug [W/(m²K)]	Trasmittanza termica del serramento. Campo editabile solo se in Fonte si è scelto Utente.
	Tipo vetrata	Scegliere tra: Semplice, Doppia o Tripla. La scelta influenza il valore della trasmittanza di energia solare degli elementi vetrati e quindi degli apporti solari calcolati secondo la UNI/TS 11300-1:2014.

---

📋 Telaio

Sezione visibile solo se nel campo Calcolo analitico si è scelta l'opzione Sì.

Ambito	Campo	Descrizione
	Fonte	Scegliere tra: Struttura (selezionare la struttura del telaio), Normativa (selezionare tipologia dall'Appendice B della UNI/TS 11300-1:2014), Utente (definire manualmente la trasmittanza del telaio).
	Struttura	Campo visibile solo se in Fonte si è scelto Struttura. Selezionare la struttura del telaio tra le voci presenti in Archivio strutture.
	Descrizione	Campo visibile solo se in Fonte si è scelto Normativa. Cliccando sul bottone a lato si apre un wizard per la scelta delle caratteristiche del telaio.
	Uf [W/(m²K)]	Trasmittanza termica del telaio. Campo editabile solo se in Fonte si è scelto Utente.

---

📋 Distanziatore

Sezione visibile solo se nel campo Calcolo analitico si è scelta l'opzione Sì.

Ambito	Campo	Descrizione
	Fonte	Scegliere tra: Normativa (selezionare tipologia del distanziatore tra quelle proposte) oppure Utente (definire manualmente la trasmittanza lineare del distanziatore).

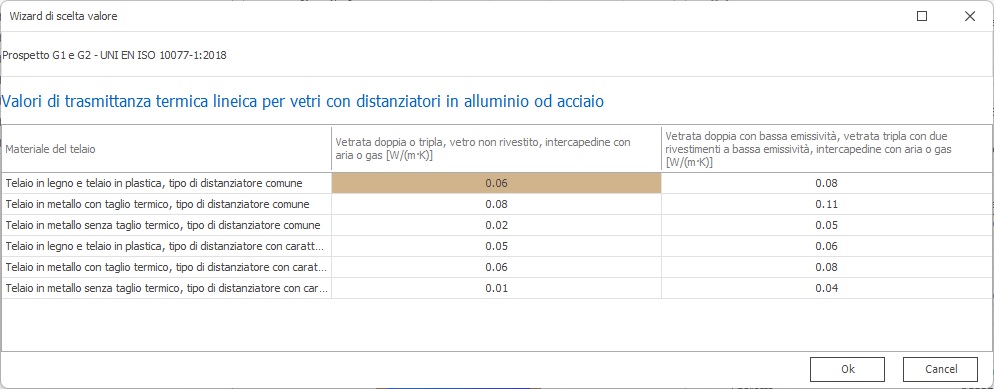

	Descrizione	Campo visibile solo se in Fonte si è scelto Normativa. Cliccando sul bottone a lato si apre un wizard per la scelta delle caratteristiche del distanziatore.
	ψg [W/(m K)]	Trasmittanza termica lineare del distanziatore. Campo editabile solo se in Fonte si è scelto Utente.

---

📋 Cassonetto

Sezione visibile solo se nel campo Cassonetto - Fonte non si è scelta l'opzione Assente.

Ambito	Campo	Descrizione
	Descrizione	Campo visibile solo se in Cassonetto - Fonte si è scelto Normativa. Cliccando sul bottone a lato si apre un wizard per la scelta delle caratteristiche del Cassonetto.
	U [W/(m²K)]	Trasmittanza termica del cassonetto. Campo editabile solo se in Fonte si è scelto Utente.
	Colore	Campo visibile solo se in Cassonetto - Fonte non si è scelto Struttura. Selezionare il colore del cassonetto tra: Chiaro, Medio o Scuro.

---

📋 Resistenza termica della tapparella

Ambito	Campo	Descrizione
	Res. termica [(m²·K)/W]	Se si vuole tenere conto della presenza di una chiusura esterna (avvolgibili o ante piene), la trasmittanza termica complessiva Uws deve essere calcolata con la [7] della UNI EN ISO 10077-1:2018, nella quale compare la grandezza ΔR [m²∙K/W], che esprime la resistenza termica aggiuntiva dovuta alla chiusura stessa e allo strato d'aria racchiuso tra la finestra e la chiusura. Cliccando sul pulsante posto a destra del campo di input, si apre un menu per selezionare la configurazione desiderata.

---

📋 Ponti Termici

Ambito	Campo	Descrizione
	Architrave/Cassonetto	Si assegna il ponte termico corrispondente al lato superiore del serramento: accoppiamento serramento-struttura dell'architrave in assenza di cassonetto, oppure serramento-cassonetto in presenza di quest'ultimo.
	Spalletta	Si assegna il ponte termico corrispondente agli accoppiamenti tra serramento e parete laterale; il ponte termico è univoco per il lato sinistro ed il lato destro del serramento.
	Davanzale/Soglia	Si assegna il ponte termico corrispondente al lato inferiore del serramento; in caso di porta-finestra esso può essere qualificato come "Assente" oppure essere associato al ponte termico di categoria "Balcone su soglia serramento".
		L'assegnazione di ciascun ponte termico implica l'accesso e il caricamento di un elemento dell'Archivio ponti termici. Per eliminare l'associazione scegliere "Assente". Scegliendo "Default" il software assumerà in automatico il ponte termico assegnato per l'estrazione di progetto all'interno della scheda "Carichi termici" del menu "Dati di progetto".
