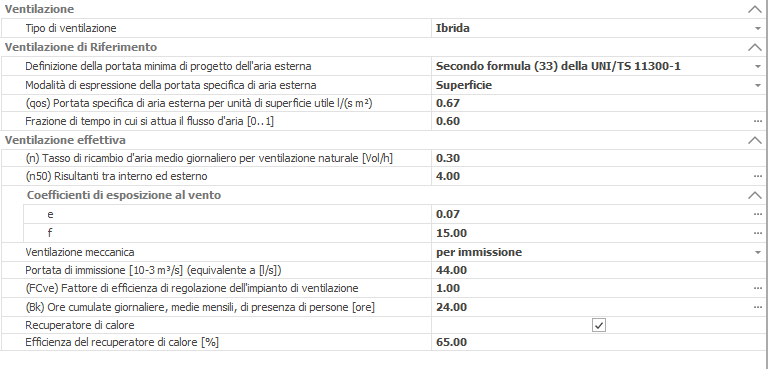

Zona Impiantistica - Dati di Legge - Ventilazione Ibrida
La ventilazione ibrida corrisponde alla coesistenza di ventilazione meccanica e ventilazione naturale nello stesso edificio, dove la ventilazione naturale sussiste nel periodo di non funzionamento della ventilazione meccanica.
📌 Contesto Normativo
Nell'ambito degli approcci A1 e A2 (valutazione sul progetto e valutazione standard), la UNI/TS 11300-1:2014 individua due tipologie di calcolo:
- Calcolo della prestazione termica del fabbricato — si fa riferimento alla semplice aerazione naturale in condizioni standard (ventilazione di "riferimento").
- Calcolo della prestazione energetica dell'edificio — si considera l'eventuale presenza dell'impianto di ventilazione meccanica (ventilazione "effettiva").
⚙️ Ventilazione di Riferimento
La sezione Ventilazione di riferimento varia a seconda della modalità di definizione della portata minima di progetto dell'aria esterna:
-
L'opzione "secondo Formula 34 della UNI/TS 11300-1:2014" è utilizzabile per gli edifici di categoria E.1 o E.8 e per gli ambienti cucine, bagni, corridoi e locali di servizio. Richiede l'inserimento di:
- Tasso di ricambio d'aria N Ricambi [Vol/h]
- Frazione di presenza della portata di rinnovo (fattore dal prospetto E.2 della UNI/TS 11300-1:2014).
-
L'opzione "secondo formula 33 della UNI/TS 11300-1:2014" è utilizzabile per tutte le destinazioni d'uso ad esclusione degli ambienti bagno.
| Modalità | Campi richiesti |
|---|---|
| Superficie | qos [l/(s m²)]: portata di aria esterna per unità di superficie utile (UNI 10339, Prospetto III). |
| Persona | qop [l/(s persona)] e Definizione dell'affollamento: 1) Previsto da progetto (np) oppure 2) Secondo indici UNI 10339 Prospetto VIII (ns [persone/m²]). |

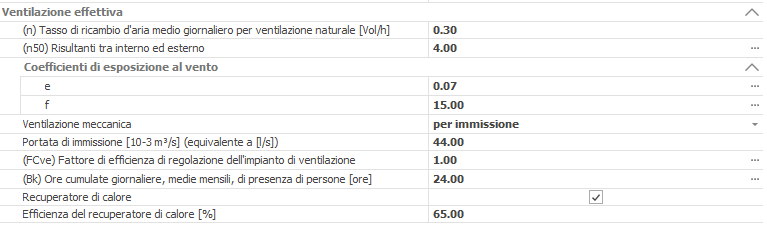

⚙️ Ventilazione Effettiva
L'associazione tra un dato ventilatore di un sistema VMC e le zone impiantistiche da esso servite si esegue all'interno dell'Archivio Ventilatori.
| Campo | Descrizione |
|---|---|
| (n) Tasso di ricambio d'aria medio giornaliero per ventilazione naturale [Vol/h] | Per approcci A1 e A2, adottare i valori dei prospetti 12 e 13 della UNI/TS 11300-1 richiamabili tramite wizard. Rappresenta la portata che sussiste nel periodo di non funzionamento della ventilazione meccanica. |
| (n50) Risultanti tra interno ed esterno | Tasso di ricambio d'aria a 50 Pa di differenza di pressione [h⁻¹]; valori dal Prospetto 9 della UNI/TS 11300-1:2014. |
| Coefficienti di esposizione al vento e ed f | Desumibili dal Prospetto 10 della UNI/TS 11300-1:2014. |
| Tipo ventilazione meccanica | Scegliere tra: Per estrazione, Per immissione, Bilanciata. |
| Fattore di efficienza di regolazione | Tiene conto della riduzione della portata media giornaliera per effetto dei sistemi di controllo (Prospetto 11 della UNI/TS 11300-1). |
| (βk) ore cumulate giornaliere di presenza di persone | Desumibile dal prospetto E.1 della UNI/TS 11300-1:2014. |
| Recuperatore di calore | Selezionare se l'impianto è dotato di recuperatore di calore; specificare il valore di Efficienza [%]. |
💡 Compilazione della Ventilazione per Singolo Ambiente
I dati di input per il calcolo del fabbisogno per la componente di ventilazione si inseriscono per zona impiantistica. Qualora sia necessario caratterizzare in maniera specifica uno o più ambienti, è possibile operare a livello di Dati Estesi degli ambienti, nella scheda Ventilazione.
 |  |
|---|
La sezione per forzare i dati per ambiente è denominata "Ventilazione media" (calcolo secondo UNI/TS 11300). Nella sezione Riferimento si impostano i valori minimi da garantire; nella sezione "Effettiva" le portate reali o di progetto in caso di ventilazione meccanica.
