Zona Impiantistica - Dati di Legge - Ventilazione Meccanica (UTA)
La scheda Ventilazione Meccanica attraverso l'impianto di climatizzazione (UTA) consente di definire i parametri per questa tipologia di ventilazione nell'ambito del calcolo energetico secondo UNI/TS 11300.
📌 Contesto Normativo
Nell'ambito degli approcci A1 e A2 (valutazione sul progetto e valutazione standard), la UNI/TS 11300-1:2014 individua due tipologie di calcolo:
- Calcolo della prestazione termica del fabbricato — si fa riferimento alla semplice aerazione naturale in condizioni standard (ventilazione di "riferimento").
- Calcolo della prestazione energetica dell'edificio — si considera l'eventuale presenza dell'impianto di ventilazione meccanica (ventilazione "effettiva").
⚙️ Ventilazione di Riferimento
| Modalità | Campi richiesti |
|---|---|
| Formula 34 | Per edifici E.1, E.8 e ambienti cucine, bagni, corridoi: N Ricambi [Vol/h] e Frazione di presenza della portata di rinnovo (prospetto E.2 della UNI/TS 11300-1:2014). |
| Formula 33 | Per tutte le destinazioni d'uso ad esclusione degli ambienti bagno. |
| Superficie | qos [l/(s m²)]: portata di aria esterna per unità di superficie utile (UNI 10339, Prospetto III). |
| Persona | qop [l/(s persona)] e Definizione dell'affollamento: 1) Previsto da progetto (np) oppure 2) Secondo indici UNI 10339 Prospetto VIII (ns [persone/m²]). |

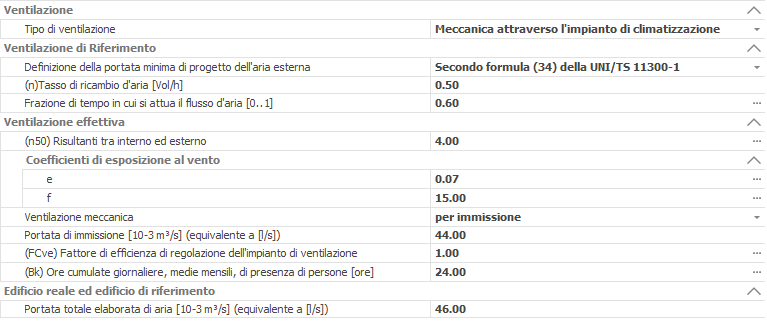

⚙️ Ventilazione Effettiva
L'associazione tra la UTA e le zone impiantistiche da essa servite si esegue all'interno del menu di caratterizzazione delle centrali di trattamento dell'aria.
| Campo | Descrizione |
|---|---|
| (n50) Risultanti tra interno ed esterno | Tasso di ricambio d'aria a 50 Pa di differenza di pressione [h⁻¹]; valori dal Prospetto 9 della UNI-TS 11300-1:2014. |
| Coefficienti di esposizione al vento e ed f | Desumibili dal Prospetto 10 della UNI-TS 11300-1:2014. |
| Tipo ventilazione meccanica | Scegliere tra: Per estrazione, Per immissione, Bilanciata. |
| Portata (Per estrazione / Per immissione) | Il valore inserito corrisponde alla portata di tutti gli ambienti appartenenti alla zona nei cui Dati estesi non si è inserito un valore specifico di portata. Tale portata si somma quindi alle portate definite nei dati estesi dei vari ambienti. |
| Fattore di efficienza di regolazione | Tiene conto della riduzione della portata media giornaliera per effetto dei sistemi di controllo (Prospetto 11 della UNI-TS 11300-1). |
| (Bk) ore cumulate giornaliere di presenza di persone | Desumibile dal prospetto E.1 della UNI-TS 11300-1:2014. |
📊 Edificio Reale ed Edificio di Riferimento
Portata totale elaborata di aria [10⁻³ m³/s]: tale valore è funzionale alla determinazione del fabbisogno di energia elettrica per il servizio di Ventilazione Meccanica.
| Tipo UTA | Portata |
|---|---|
| UTA ad aria primaria | Coincide con la portata effettiva assegnata all'edificio reale (di immissione, estrazione, o la più grande nel caso di ventilazione bilanciata). |
| UTA a tutt'aria esterna | Coincide con la portata effettiva assegnata all'edificio reale. |
| UTA a tutt'aria ricircolata | Coincide con la portata di estrazione. |
| UTA a tutt'aria miscelata | Corrisponde alla somma della portata di aria esterna e della portata di ricircolo (superiore alla portata effettiva dell'edificio reale). |
💡 Compilazione della Ventilazione per Singolo Ambiente
I dati di input per il calcolo del fabbisogno per la componente di ventilazione si inseriscono per zona impiantistica. Qualora sia necessario caratterizzare in maniera specifica uno o più ambienti, è possibile operare a livello di Dati Estesi degli ambienti, nella scheda Ventilazione.
 |  |
|---|

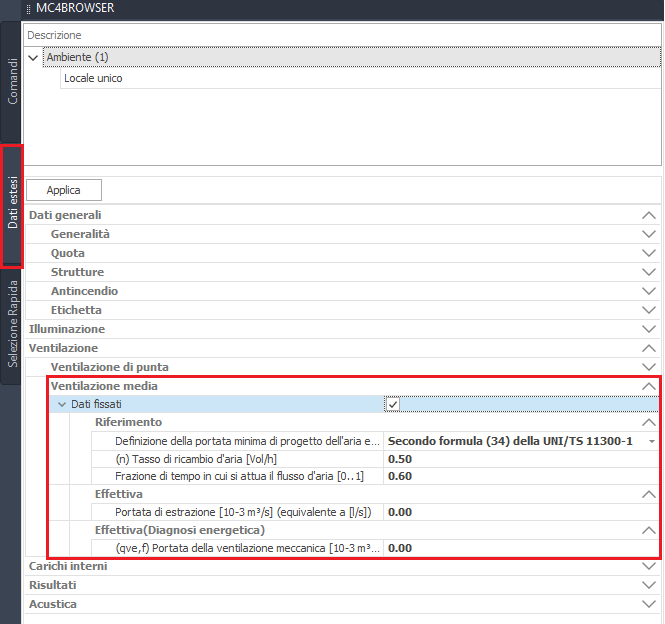

La sezione in cui forzare i dati per ambiente è quella denominata Ventilazione media (calcolo secondo UNI/TS 11300):

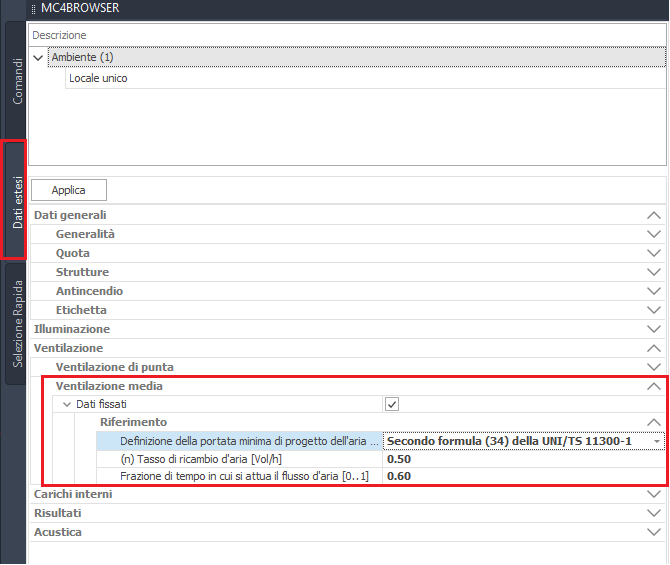

- Nella sezione Riferimento si impostano i valori minimi da garantire in base alla UNI/TS 11300-1:2014 e alla UNI 10339.
- Nella sezione Effettiva si impostano le portate reali o di progetto in caso di presenza di un impianto di ventilazione meccanica.
