Progetto Idronico (Riscaldamento/Climatizzazione)
Un nuovo progetto di tubazioni di tipo Idronico/Termico si crea a partire dal comando dedicato nel pannello "Gestione" della scheda "Riscaldamento" o eseguendo il comando DBNEWPIPE.
📂 Accesso al Comando
Icona:
Comando: DBNEWPIPE
Esiste inoltre un'altra via: a partire dalla BARRA DI NAVIGAZIONE, seleziona il tab "IMPIANTI", posiziona il mouse in un punto qualunque della barra e clicca il tasto destro del mouse. Appare il bottone NUOVO, la cui selezione porta direttamente alla maschera di creazione.
🛠 Creazione del Progetto

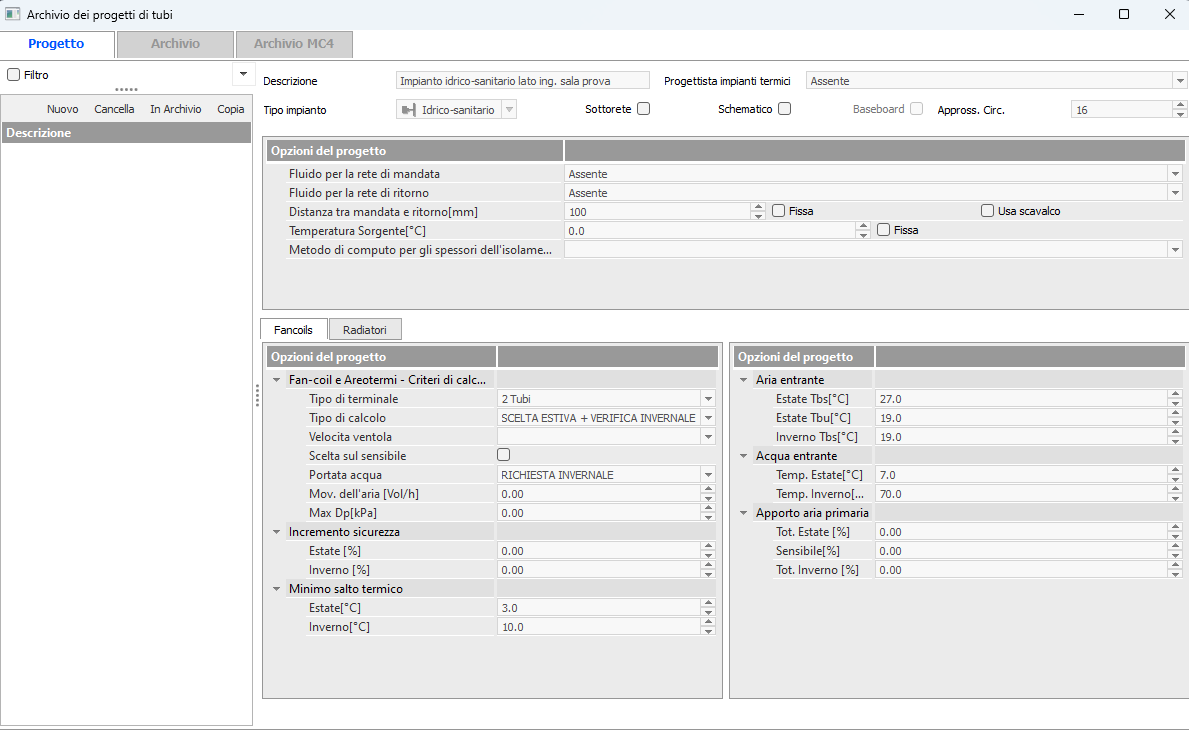

In seguito, si apre la finestra seguente:
La finestra ha la configurazione tipica di ogni archivio del programma.
La creazione di un nuovo progetto inizia alla selezione del bottone NUOVO posto nella sezione sinistra della maschera. Nella finestra pop-up che appare è richiesto l'inserimento dei dati:
- il Nome identificativo del progetto;
- il Tipo di impianto che si intende creare, scegliendo da un menu contestuale che offre le seguenti possibilità: Termico, Idrico Sanitario, Gas, Fluido Bifase, Antincendio (progetto FireCad) e Centrale Termica (progetto PipeCad);
- un Tipo di fluido per la rete di mandata e uno per la rete di ritorno, scelti dall'Archivio Fluidi (l'opzione Aggiungi del menu consente di creare o modificare un fluido);
- il check Schematico: attivandolo il disegno dei tubi sarà unifilare anziché tridimensionale e come blocchi dei terminali il programma userà quelli indicati come Simbolo 2D (vedi Archivio Fancoils, Archivio Radiatori e Archivio Terminali Generici);
- il check Sottorete, che indica che il progetto creato è sottorete (Assembly) di un impianto più grande.
La conferma avviene cliccando su OK. Il nome dell'impianto appare in elenco nella colonna sinistra; selezionandolo è possibile utilizzare i comandi CANCELLA, IN ARCHIVIO, COPIA.

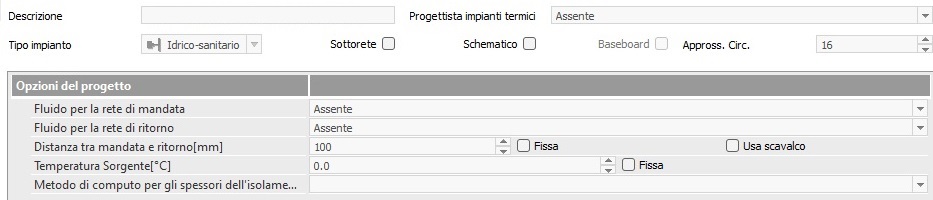

📋 Sezione Comune
| Campo | Descrizione |
|---|---|
| Descrizione | Nome del progetto. Editabile in qualsiasi momento. |
| Progettista | database dei contatti |
| Tipo Impianto | Campo non editabile — ricorda il tipo di impianto definito in fase di creazione. |
| Sottorete | Indica che il progetto è sottorete (Assembly) di un impianto più grande. |
| Schematico | Attivando il check, il disegno dei tubi sarà unifilare anziché tridimensionale. |
| Approssimazione circolare | Numero di segmenti per disegnare una circonferenza (default: 16). |
⚙️ Opzioni del Progetto
| Campo | Descrizione |
|---|---|
| Fluido mandata / Fluido ritorno | Tipo di fluido per la rete di mandata e ritorno, selezionabile dall'Archivio Fluidi. |
| Distanza tra mandata e ritorno | Distanza mantenuta nel caso di disegno automatico del ritorno simmetrico o parallelo. |
| Usa Scavalco | Nel disegno automatico evita incroci tra tubazioni. |
| Temperatura della Sorgente | Utilizzato solo nel calcolo della perdita di calore dei tubi (Heat Transfer). |
| Metodo Computo Spessori Isolante | DPR 412 o nessuna. Influenza il computo dell'isolante. |

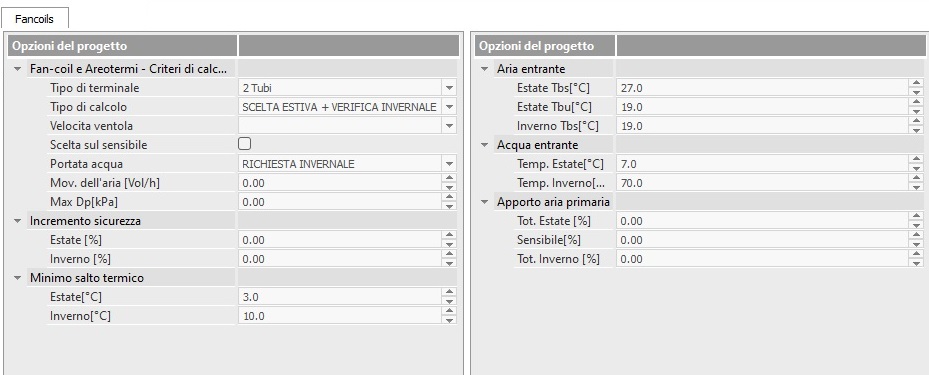

🛠 Scheda Fancoils
| Campo | Descrizione |
|---|---|
| Tipo terminale | 2 Tubi o 4 Tubi. Determina la batteria usata per il riscaldamento. |
| Tipo di calcolo | Scelta estiva + Invernale (consigliato) oppure Scelta estiva + Verifica Invernale. |
| Velocità della Ventola | Imposta il default dei terminali da inserire. Se modificato dopo l'inserimento, tutti i terminali vengono reimpostati. |
| Scelta sul Sensibile | Il confronto avviene tra le sole potenze sensibili del fancoil e dell'ambiente. |
| Portata acqua | Richiesta Estiva/Invernale oppure Max Resa Estiva/Invernale. |
| Movimento dell'aria | Consente di tener conto di un eventuale minimo ricambio d'aria. |
| Max DP | Massima perdita di pressione ammissibile attraverso la batteria. |
| Incremento di sicurezza | Percentuale di sovradimensionamento applicata alla potenza richiesta. |
| Minimo Salto Termico | Valore minimo di portata nel caso di calcolo in massima resa. |
| Aria/Acqua Entrante | Parametri dell'aria e dell'acqua per il ricalcolo della resa del fancoil. |
| Apporto Aria Primaria | Percentuale dell'apporto dell'aria primaria da considerare nel dimensionamento (0–100). |

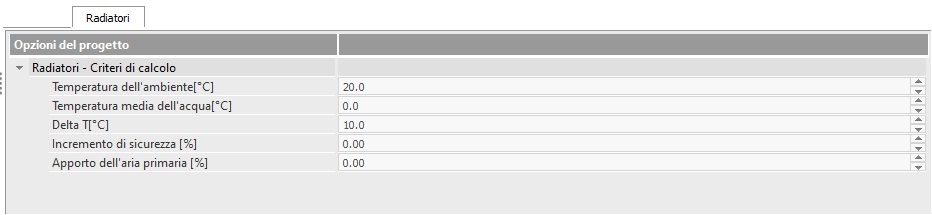

🛠 Scheda Radiatori
| Campo | Descrizione |
|---|---|
| Temperatura Ambiente | Temperatura di set-point per la determinazione del fattore di resa. |
| Temperatura Media Acqua | Calcolata come 0.5 × (T mandata + T ritorno). Usata per il fattore di resa. |
| Delta T | Differenza T mandata – T ritorno. Usata per il calcolo delle portate. |
| Incremento di Sicurezza | Percentuale di sovradimensionamento della potenza richiesta al radiatore. |
| Apporto dell'aria Primaria | Percentuale dell'apporto dell'aria primaria da considerare (0–100). |
Qualora questi dati fossero modificati dopo l'inserimento dei radiatori nel disegno, clicca su APPLICA A TUTTI per aggiornare il progetto alla nuova situazione.
