Inserimento di un Terminale Composto (Assembly)
Comando per l'inserimento nel disegno di un terminale combinato (assembly), che associa un progetto di tipo sottorete a un terminale progetto nella rete principale.
🛠 Identificazione Comando
| Campo | Valore |
|---|---|
| Icona |  |
| Comando | DTRMASSEMBLY |
| Finalità | Inserisce nel disegno il Terminale Combinato (rete standard o "Sottorete") |
📋 Procedura
Per inserire il terminale progetto, eseguire il comando e nella barra laterale selezionare il progetto sottorete da associare al terminale progetto.
Il primo campo in alto permette la selezione del progetto di tipo sottorete da associare al terminale che sta per essere disegnato.
⚙️ Parametri Sezione Generalità
| Campo | Descrizione |
|---|---|
| Altezza di installazione | Deve coincidere con la quota di disegno della tubazione del progetto tubi associato (controllo lasciato all'utente) |
| Tipo di etichetta | Impostazione delle proprietà mostrate a video |
| Progressivo | Numerazione dei terminali |
| Precodice | Prefisso per la numerazione (es. "Trm-Asm" produce codici Trm-Asm-1, Trm-Asm-2, ecc.) |
📊 Esempio di Utilizzo

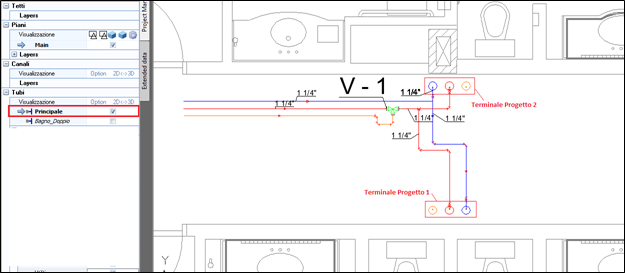

La figura mostra una parte della distribuzione principale con la connessione di due terminali progetto in corrispondenza di due bagni doppi. Ai due terminali è stata collegata sia la rete calda che quella fredda, mentre la tubazione di ricircolo è stata connessa a monte della diramazione.
