Inserimento e Disegno di un Terminale Sanitario
Comando per l'inserimento dei terminali sanitari (lavabo, wc, bidet, ecc.) nel progetto, con selezione dall'archivio sanitari e configurazione delle etichette.
🛠 Identificazione Comando
| Campo | Valore |
|---|---|
| Icona |  |
| Comando | DSAN |
| Finalità | Permette l'inserimento dei terminali Sanitari nel progetto |
📋 Accesso
Per inserire i terminali sanitari cliccare sull'icona presente nel Pannello Terminali della scheda Tubazioni.

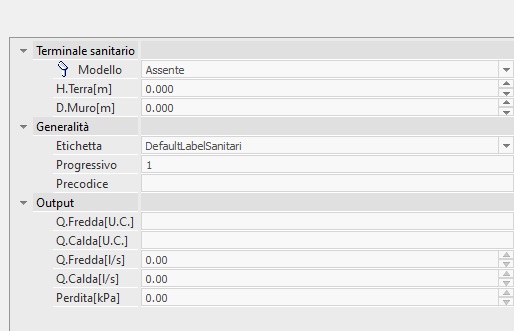

⚙️ Parametri Barra Laterale
| Campo | Descrizione |
|---|---|
| Precodice | Precodice di identificazione del terminale; confermarlo con INVIO |
| Progressivo | Numero progressivo di inserimento; si incrementa automaticamente ad ogni inserimento |
| H. da terra [m] | Altezza di posizionamento del terminale |
| D. dal muro [m] | Distanza minima dalla parete da rispettare all'atto dell'inserimento con OSNAP alla parete |
| Tipo | Tramite Aggiungi in progetto si accede all'Archivio Sanitari per caricare il terminale desiderato o inserirne uno nuovo |
| Portate e Perdite | Campi di sola lettura, recepiti direttamente dall'Archivio Sanitari |
| Etichetta | Informazioni da visualizzare nell'etichetta; con Aggiungi in progetto si accede all'archivio etichette (voce DefaultLabelSanitari) |
📌 Inserimento nel Disegno
- Primo click: posizionamento del terminale
- Secondo click: rotazione (con OSNAP alla parete è sufficiente un solo click)
- Due click aggiuntivi per inserire l'etichetta
