Creazione di un Terminale Composto (Assembly)
Comando per la creazione di un terminale combinato (assembly) che trasferisce a un unico terminale tutte le proprietà di portata e perdita di pressione di una sottorete. Utilizzato principalmente per reti sanitarie.
🛠 Identificazione Comando
| Campo | Valore |
|---|---|
| Icona |  |
| Comando | Selsrete |
| Finalità | Trasferisce ad un unico terminale le proprietà di portata e perdita di pressione di una sottorete |
Al momento il comando si utilizza solo per reti Sanitarie.
📋 Descrizione
Il termine Terminale Combinato indica un terminale di impianto idrico sanitario che contiene al suo interno una parte di impianto con tubazioni di distribuzione ai terminali sanitari (lavabi, wc, bidet, ecc.).

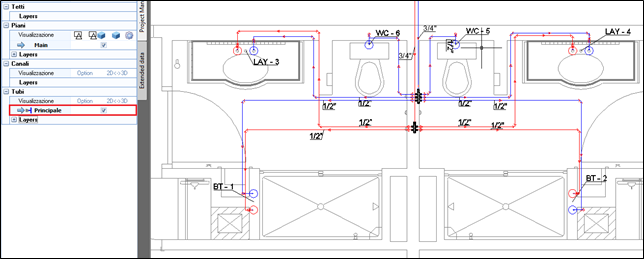

Lo scopo del terminale progetto è racchiudere in un simbolo le proprietà di una parte di impianto che si ripete più volte nella distribuzione principale. Ad esempio, la figura mostra l'impianto idrico per due bagni di una struttura alberghiera: poiché questa distribuzione si ripete in tutto l'edificio, si può definire come terminale progetto l'impianto di questi due bagni per evitare l'input completo di tutti i bagni singoli.
⚙️ Procedura di Creazione
Prima di creare il terminale progetto si consiglia vivamente di eseguire il calcolo di dimensionamento/verifica delle reti di distribuzione, che verificherà anche la correttezza delle connessioni.

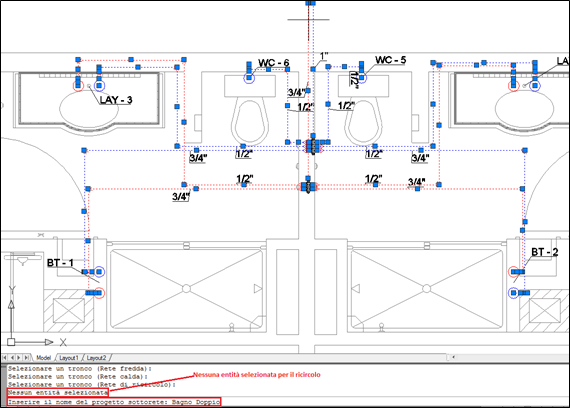

A comando attivo, seguire le indicazioni nella riga di comando nell'ordine:
- Selezionare la tubazione di adduzione Rete Fredda
- Selezionare la tubazione di adduzione Rete Calda
- Selezionare la tubazione di Ricircolo (se non previsto, premere Invio per passare allo step successivo)
- Inserire la descrizione del terminale progetto e premere Invio
📊 Risultato
Il programma aggiunge un progetto tubi alla lista con il font in corsivo per sottolineare che è un progetto di tipo sottorete:

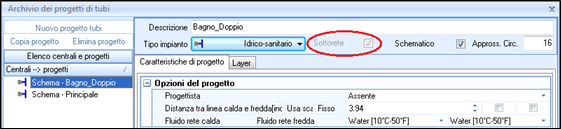

Aprendo la maschera di gestione dei progetti tubazioni si può notare come il progetto sia definito come sottorete e quindi utilizzabile come terminale progetto:
La proprietà sottorete è assegnata al progetto tubi al momento della creazione del terminale progetto e non è modificabile.
