Archivio Generatori — Caldaie a Biomassa
Le caldaie a biomassa in Mc4Suite sono classificate ai fini del calcolo secondo UNI/TS 11300-4 nelle seguenti categorie:
- A caricamento automatico a biomassa solida (cippato, pellet, legna)
- A caricamento manuale a biomassa solida
- Con bruciatore ad aria soffiata a biomassa liquida (oli vegetali) o gassosa (biogas)
Il fluido termovettore può essere acqua o aria. Per i generatori a caricamento manuale a biomassa solida si utilizza il metodo a valori precalcolati; in alternativa si può adottare il metodo B1 o B2 della UNI/TS 11300-2.
Per impostare i dati di un generatore a biomassa occorre sempre utilizzare l'archivio delle Caldaie e selezionare come metodo di calcolo del rendimento quello secondo i Prospetti 25-29 della UNI/TS 11300-2:2019 oppure il metodo B1/B2.
⚙️ Tipologie Disponibili
| N. | Tipologia | Riferimento Normativo |
|---|---|---|
| 1 | Termocamini, Termostufe e Termocucine a biomassa — Acqua | Prospetto 12 — UNI/TS 11300-4 |
| 2 | Generatori a Biomassa a Caricamento Manuale Aspirati — Acqua | Prospetto 13 — UNI/TS 11300-4 |
| 3 | Generatori a Biomassa a Caricamento Manuale con Ventilatore — Acqua | Prospetto 13 — UNI/TS 11300-4 |
| 4 | Generatori a Biomassa a Condensazione Caricamento Automatico con Ventilatore — Acqua | Prospetto 15 — UNI/TS 11300-4 |
| 5 | Caminetti, Stufe e Cucine — Aria | Prospetto 16 — UNI/TS 11300-4 |
| 6 | Generatori a Biomassa a Caricamento Automatico con Ventilatore — Aria | Prospetto 17 — UNI/TS 11300-4 |

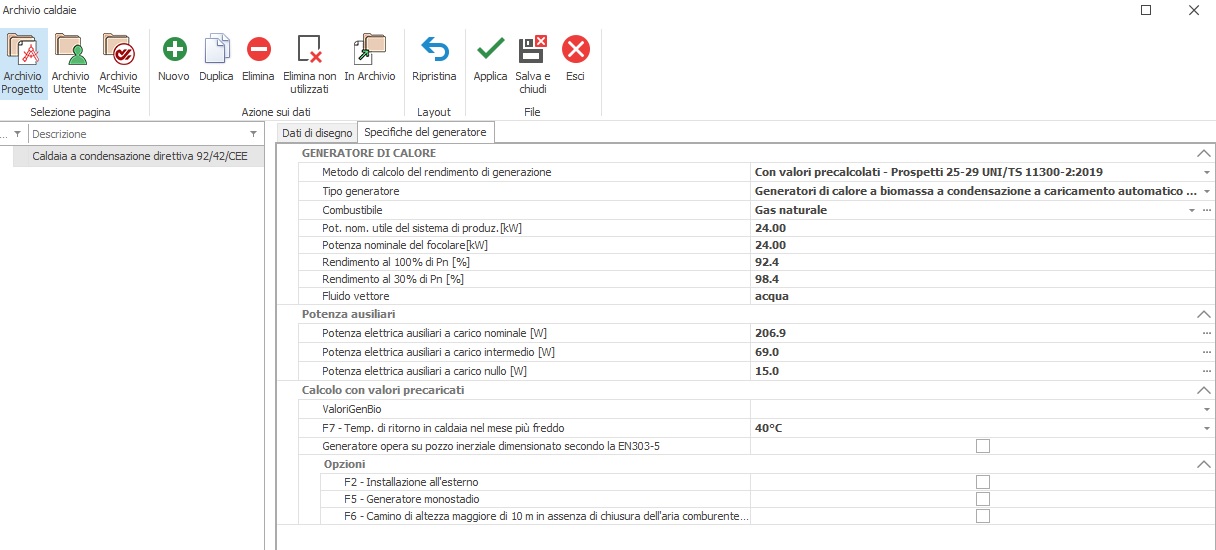

🛠 Interfaccia
📋 Configurazione
Classificazione del Generatore: campo di primaria importanza.
| Opzione | Descrizione |
|---|---|
| Certificato secondo UNI EN 303-5, UNI EN 13229, ecc. | Il programma legge esattamente il rendimento nominale specificato nel campo apposito |
| Non certificato (valore dichiarato) | Il programma usa il valore dichiarato |
| Non certificato (valore di default) | Il programma usa il valore di default per quel tipo di generatore (75% di base per la maggior parte; 50% oppure 47%+LogPn per biomassa a caricamento manuale aspirato) |
Potenze degli ausiliari: i valori possono essere inseriti manualmente se dichiarati dal costruttore, oppure calcolati automaticamente tramite il pulsante apposito (rif. Prospetti 19 e 20 della UNI/TS 11300-4). I valori possono essere sovrascritti in qualsiasi momento.
⚙️ Fattori Correttivi
| Fattore | Condizione di attivazione |
|---|---|
| Generatore su pozzo inerziale | Il fattore F1 viene automaticamente impostato a 1 anziché essere funzione del rapporto tra potenza nominale e potenza richiesta da progetto |
| F2 | Installazione all'esterno |
| F3 | Camino con altezza superiore a 10 m |
| F4 | Temperatura in caldaia superiore a 65°C in condizioni di progetto |
| F5 | Generatore monostadio |
| F6 | Camino con altezza superiore a 10 m e assenza di chiusura dell'aria comburente all'arresto |
| F7 | Verifica della temperatura di ritorno in caldaia (automaticamente attivato per caldaie a condensazione a biomassa). Il valore di F7 cambia a seconda che la temperatura di ritorno sia 40°C, 50°C, 60°C o superiore ai 60°C |
