Archivio Generatori — Specifiche del Generatore
I dati inseriti nella scheda Specifiche del Generatore vengono utilizzati per il calcolo del rendimento di produzione nel calcolo energetico secondo la specifica UNI/TS 11300-2:2019.
Il campo Metodo di calcolo del rendimento di generazione consente di selezionare il metodo da adottare tra quelli disponibili nel menu a tendina. Le sezioni seguenti descrivono i campi specifici di ciascun metodo.

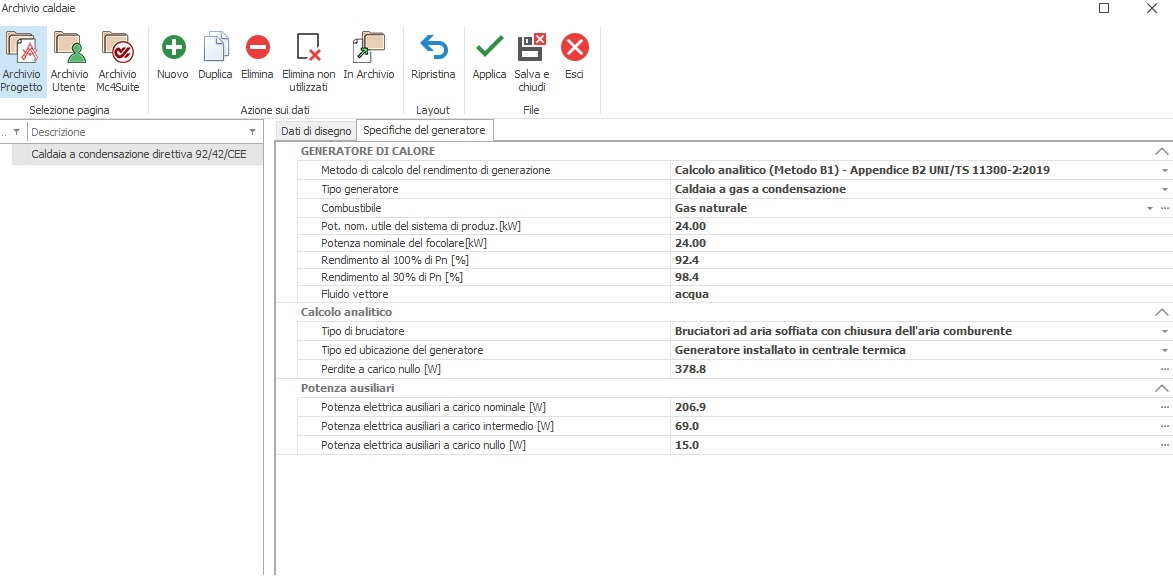

⚙️ Metodo B1 — Calcolo analitico (Appendice B.2, UNI/TS 11300-2:2019)
| Campo | Descrizione |
|---|---|
| Descrizione modello | digitare la descrizione del modello di caldaia. |
| Combustibile | scegliere dal menu a tendina il combustibile utilizzato. L'elenco mostra i materiali classificati come "Combustibile" nell'archivio. Se vuoto, selezionare Aggiungi in Progetto. N.B.: da questo dato dipendono emissioni di CO₂, consumi e recupero del calore latente. |
| Pot. Nom. utile del sistema di produz. [kW] | digitare il valore della potenza nominale utile del generatore. |
| Tipo generatore | selezionare tra: (1) Standard (2) Bassa Temperatura (3) Condensazione (rif. Prospetti B.1 e B.2 della UNI/TS 11300-2). |
| Rendimento al 100% di Pn [%] | valore alle condizioni di potenza nominale. Utilizzato per il confronto con i limiti di legge; non rientra direttamente nel calcolo del rendimento di produzione (serve a calcolare la potenza al focolare). |
| Rendimento al 30% di Pn [%] | valore al 30% della potenza nominale. Utilizzato esclusivamente per il confronto con i valori di Legge. |
| Fluido vettore | digitare il nome del fluido utilizzato per il trasporto di calore. |
| Tipo di Bruciatore | determina il valore P’ch,off delle perdite al camino a bruciatore spento (rif. Prospetto B.5 della UNI/TS 11300-2). |
| Tipo ed Ubicazione del Generatore | imposta il valore Kgn,evn (fattore di riduzione delle perdite al mantello) in base all'ubicazione (rif. Prospetto B.3 della UNI/TS 11300-2). |
| Potenza Elettrica Ausiliari | digitare il valore noto o usare il tasto a destra per il calcolo automatico (rif. formula B.18 della UNI/TS 11300-2). |
| Perdite a Carico Nullo | valore del costruttore o calcolo automatico tramite pulsante (rif. formula B.23 della UNI/TS 11300-2). |

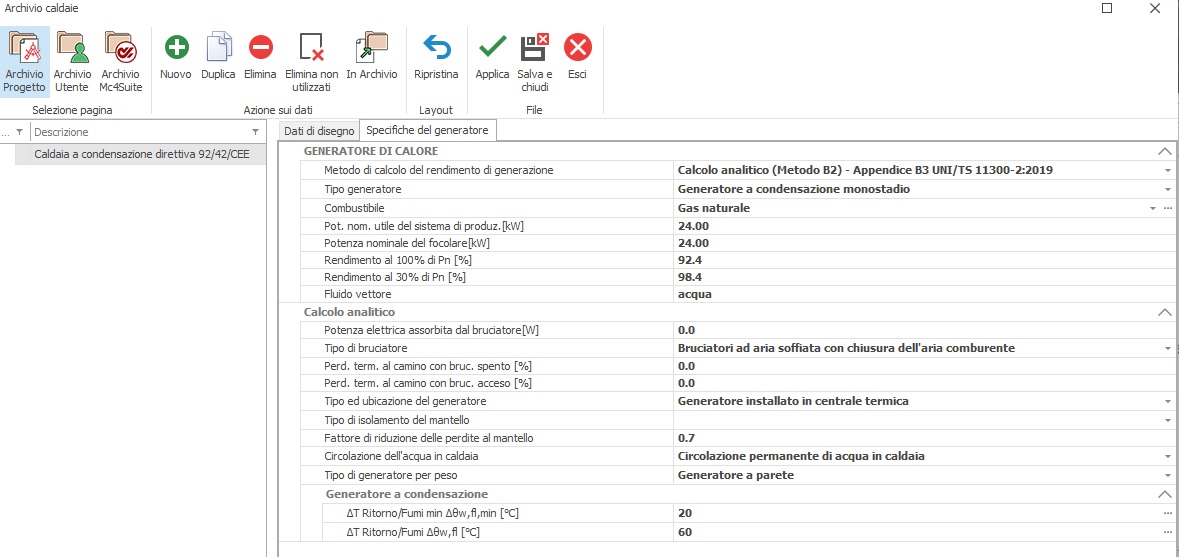

⚙️ Metodo B2 — Calcolo analitico (Appendice B.3, UNI/TS 11300-2:2019)
| Campo | Descrizione |
|---|---|
| Tipo generatore | selezionare tra le sei opzioni disponibili: (1) Monostadio (2) Multistadio o Modulante (3) Condensazione Monostadio (4) Condensazione Modulante (5) Modulare (6) Condensazione Modulare La scelta influenza il calcolo del rendimento di produzione in funzione del fattore di carico (rif. UNI/TS 11300 sezione B.3.5). |
| Potenza Nominale al Focolare [kW] | inserire il valore del costruttore. |
| Potenza Elettrica Assorbita dal Bruciatore | inserire il dato del costruttore. Questo dato rientra nel calcolo del rendimento stagionale di produzione. |
| Perdite al Camino con Bruc. Spento [%] | digitare il valore (rif. Prospetto B.13). Il valore è corretto in funzione delle temperature dell'acqua nel generatore e del fattore di carico. |
| Perdite al Camino con Bruc. Acceso [%] | digitare il valore oppure utilizzare uno dei valori del Prospetto B.8 della UNI/TS 11300-2, accessibile dal menu predisposto per questo campo. |
| Temp. acqua in caldaia | influenza il calcolo dei fattori di riduzione delle perdite al camino e al mantello (rif. Prospetto B.12 della UNI/TS 11300-2). |
| Tipo e Ubicazione del Generatore | imposta il valore Kgn,evn (fattore di riduzione delle perdite al mantello in base all'ubicazione), visualizzato nell'omonimo campo sottostante nell'ipotesi che non sia un dato comunicato dal produttore (rif. Prospetto B.11 della UNI/TS 11300-2). |
| Tipo di Isolamento al Mantello | imposta i valori dei coefficienti c2 e c3 per il calcolo della perdita al mantello (rif. Prospetto B.10 della UNI/TS 11300-2). |
| Fattore di Riduzione delle Perdite al Mantello | impostato sulla base del Prospetto B.11 della UNI/TS 11300-2 in funzione dell'opzione scelta in "Tipo ed Ubicazione del Generatore", nell'ipotesi che non sia desumibile dai dati di targa; in alternativa è possibile impostare il valore fornito dal produttore. |
| Circolazione dell'acqua in Caldaia | la scelta influenza il calcolo dei fattori di riduzione delle perdite al camino e al mantello (rif. Prospetto B.12 della UNI/TS 11300-2). |
| Tipo di generatore per peso | selezionare tra: (1) A parete (2) Acciaio (3) Ghisa (rif. Prospetto B.9 della UNI/TS 11300-2). |
Parametri condizionali Metodo B2
| Campo | Descrizione |
|---|---|
| Generatori Modulanti | vengono attivati i seguenti campi: • Pot. Nom. Focolare Minima [W]: valore dichiarato o rif. Prospetto B.15. • Potenza Minima Bruciatore [W]: valore dichiarato o rif. Prospetto B.17. • Perdita Minima Camino bruc. acceso: valore dichiarato o rif. Prospetto B.16. |
| Generatori a Condensazione | vengono attivati i seguenti campi: • ΔT Ritorno/Fumi Θw,fl,min: differenza di temperatura fra fumi ed acqua di ritorno in caldaia alla potenza minima (coinvolta nelle formule B54, B55, B56 della UNI/TS 11300-2, par. B.3.5.3.1). • ΔT Ritorno/Fumi Θw,fl: differenza di temperatura fra fumi ed acqua di ritorno in caldaia a potenza nominale (coinvolta nelle formule B54, B55, B56, par. B.3.5.3.1). • Contenuto O₂ alla pot. minima [%]: scelta tra (1) Modulazione di Aria e Gas o (2) Modulazione di Gas (rif. Prospetto B.18 della UNI/TS 11300-2). Questo dato è utilizzato per il calcolo del Fattore di Recupero R per caldaie a condensazione. |
| Sistemi Modulari | vengono attivati i seguenti campi: • Numero di Moduli Installati: quantità di moduli componenti. • Sistema di Intercettazione Idraulica: (1) Nessuna, (2) Numero minimo moduli, (3) Numero massimo moduli. |

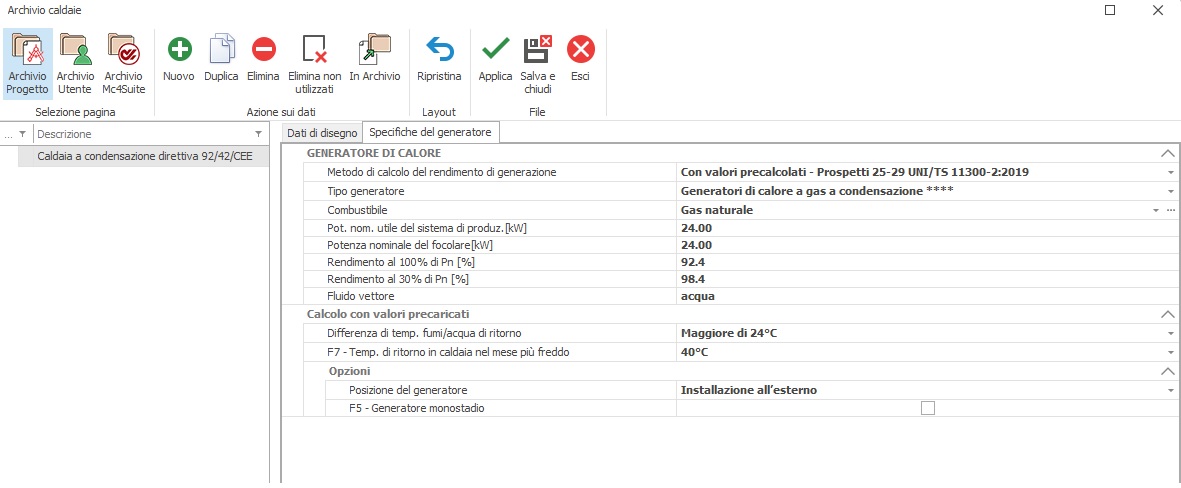

⚙️ Valori Precalcolati (Prospetti 25–29 UNI/TS 11300-2:2019)
| Campo | Descrizione |
|---|---|
| Pot. Nom. utile [kW] | digitare il valore della potenza nominale utile del generatore. |
| Tipo generatore | selezionare tra le opzioni dei Prospetti 25-29 UNI/TS 11300-2 (fossili) e 12-17 UNI/TS 11300-4 (biomassa). La scelta attiva i parametri seguenti: |
In base alla scelta del Tipo generatore, vengono attivati i seguenti parametri e opzioni:
- Atmosferici Tipo B classificati:
- Classificazione del Generatore: (1) 2 ★★ stelle, (2) Antecedente 1996 o (3) 1 ★ stella;
- F2-Installazione all’esterno;
- F3-Camino di altezza > 10m;
- F4-Temp. Media in caldaia > 65°C in cond. di progetto.
- Camera Stagna Tipo C per Imp. Autonomi classificati 3 ★★★ stelle:
- F2-Installazione all’esterno;
- F4-Temp. Media in caldaia > 65°C in cond. di progetto.
- Gas o Gasolio, Bruc Aria Soffiata/premiscelata...:
- Classificazione del Generatore: (1) 2 ★★ stelle, (2) Antecedente 1996 o (3) 1 ★ stella;
- F2-Installazione all’esterno;
- F4-Temp. Media in caldaia > 65°C in cond. di progetto;
- F5-Generatore Monostadio;
- F6-Camino con alt. > 10m in assenza….
- Generatore a Gas a Condensazione classificati 3 ★★★ stelle:
- Differenza di temp. Fumi/Acqua di ritorno: selezionare una delle opzioni disponibili;
- Temperatura di ritorno nel mese più freddo: selezionare il valore tra le opzioni disponibili;
- F2-Ubicazione del generatore: selezionare tra le opzioni disponibili;
- F5-Generatore Monostadio.
- Generatore di aria calda con Bruc Aria Soffiata/premiscelata…:
- Tipo di generatore di aria calda a gas: selezionare tra le cinque opzioni disponibili;
- F2-Installazione all’esterno: inserire il valore del rendimento termico utile del generatore alle condizioni di funzionamento pari alla potenza nominale (valore che viene utilizzato soltanto nel confronto con i valori imposti dalla Legge, ma non rientra direttamente nel calcolo del Rendimento di Produzione nel senso che comunque a parità di potenza nominale attraverso il rendimento si calcola la potenza al focolare che invece rientra nel calcolo del rendimento di produzione stagionale);
