Archivio Pompe di Calore - Dati per il Disegno
Questa sezione consente di associare blocchi grafici personalizzati (2D e 3D) alla pompa di calore selezionata per l'inserimento nel progetto DWG.
🛠 Interfaccia

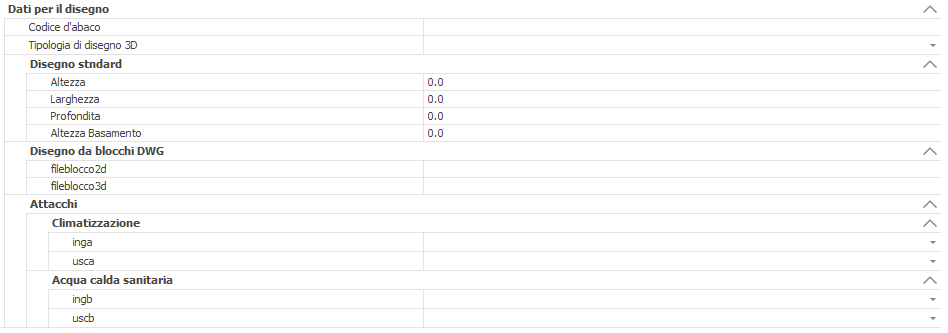

| Campo | Descrizione |
|---|---|
| Codice d'abaco | Identificativo preassegnato dal software (modificabile). Viene riportato nelle etichette, nelle legende e nei computi metrici. |
| Tipologia di disegno 3D | Definisce la modalità di visualizzazione: (1) Simbolo 2D, (2) Usa simbolo 3D (eredita gli attacchi dal blocco) o (3) Simbolo 3D. |
📋 Disegno Standard
I parametri seguenti definiscono le geometrie di base e le connessioni idrauliche della macchina.
| Campo | Descrizione |
|---|---|
| Dimensioni | Indicare Altezza, Larghezza e Profondità del corpo macchina. |
| Basamento | Definire le dimensioni dell'eventuale sostegno di base. |
| Attacchi Climatizzazione | Selezionare il diametro per Ingresso a e Uscita a dall'archivio Classi di Diametro. |
| Acqua Calda Sanitaria | Selezionare il diametro per Ingresso b e Uscita b se la macchina è dotata di attacchi per la rete idrico-sanitaria. |
📌 Disegno da Blocchi DWG
Per associare un file esterno, cliccare sul pulsante con i tre punti (...) a fine riga per sfogliare le cartelle del sistema operativo.
Requisiti per i blocchi personalizzati
I file devono essere obbligatoriamente in formato .DWG e salvati nel percorso di installazione specifico:
[dir di installazione]\ProgramData\Mc4Software\Mc4Suite 20XX\full\databases\Simb-mc4.
Organizzazione e Limiti
- È possibile organizzare i file DWG in sottocartelle a piacere all'interno di
Simb-mc4. - Ad ogni elemento di archivio può essere associato un solo file per il blocco 2D e un solo file per quello 3D.
Per approfondire le procedure di creazione e collegamento dei blocchi, consultare la guida all'Inserimento blocchi personalizzati.
