Archivio Classi di Diametri
L'Archivio Classi di Diametri contiene, per ogni tipo di norma o costruttore, la serie dei diametri commerciali delle tubazioni utilizzate negli impianti idronici, sanitari, reti gas, pannelli radianti e reti antincendio.

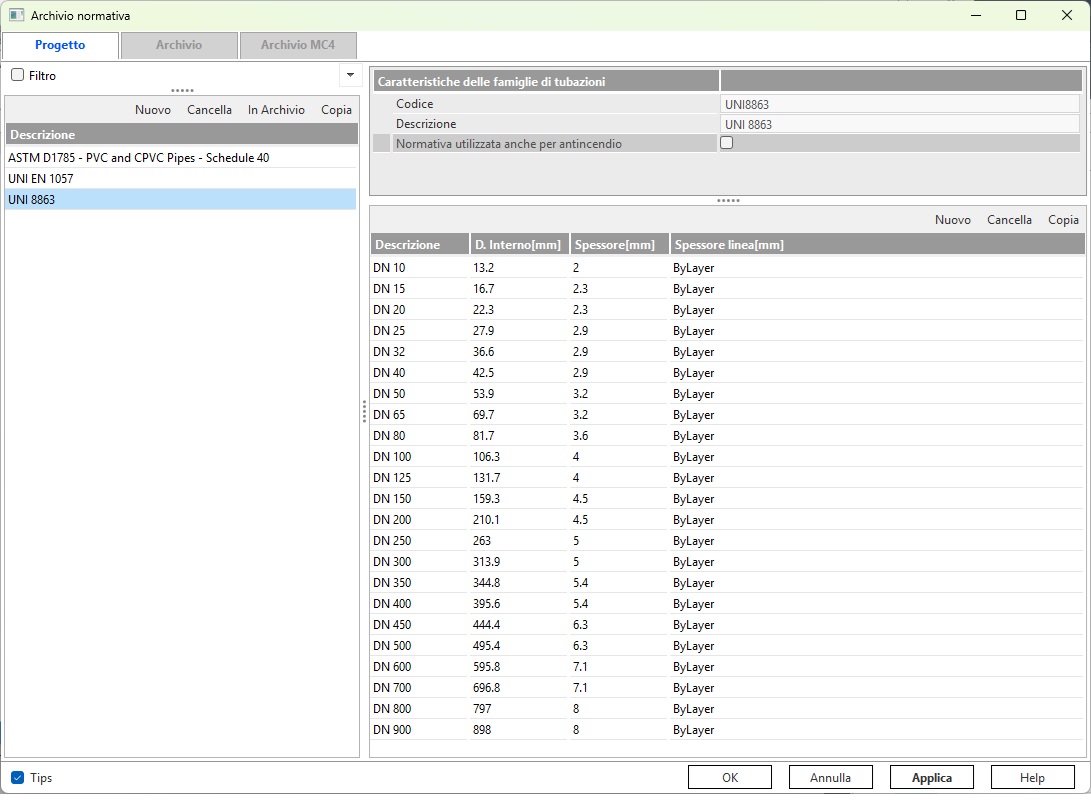

🛠 Interfaccia
La finestra è suddivisa in due aree:
- Sinistra: elenco delle tipologie di tubazione
- Destra: serie dei diametri associati alla tubazione selezionata
📋 Campi
| Campo | Descrizione |
|---|---|
| Diametro Nominale | Valore visualizzato nelle etichette del tubo nel disegno |
| Diametro Interno | Valore reale usato per il calcolo della velocità del fluido e delle perdite di pressione |
| Spessore | Spessore della parete; consente al programma di calcolare il diametro esterno e il peso della tubazione |
| Spessore Linea | Spessore grafico della linea nel disegno per evidenziare i diversi diametri della rete |
Per aggiungere nuovi diametri premere Nuovo nella parte destra della finestra e compilare i campi richiesti.
⚙️ Calcolo Antincendio

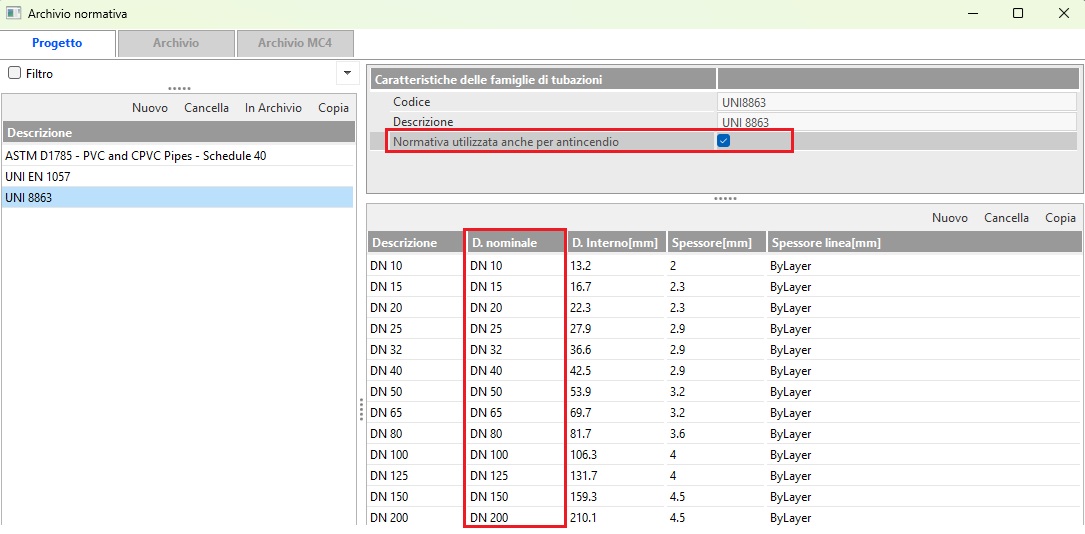

Per tubazioni destinate a impianti antincendio, attivare il check Normativa Utilizzata per Antincendio per una corretta valutazione delle lunghezze equivalenti.
Una volta attivato, appare una colonna aggiuntiva DN Nominale con un menu a tendina per associare a ogni dimensione interna il corrispondente diametro nominale di riferimento per la correzione delle lunghezze equivalenti dei raccordi.
