Archivio Tubazioni

L'archivio delle tubazioni consente di definire famiglie di tubazioni con le loro caratteristiche tecniche, materiali, classi di diametri, opzioni di isolamento e impostazioni grafiche per i layer del disegno.

📂 Accesso​

Si accede all'archivio delle tubazioni attraverso il comando Archivi > Tubazioni nel menu generico degli Archivi Impianti.

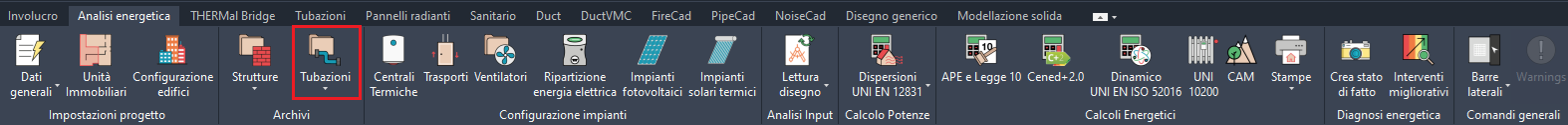

Comando Apertura Archivio Tubazioni

🛠 Interfaccia​

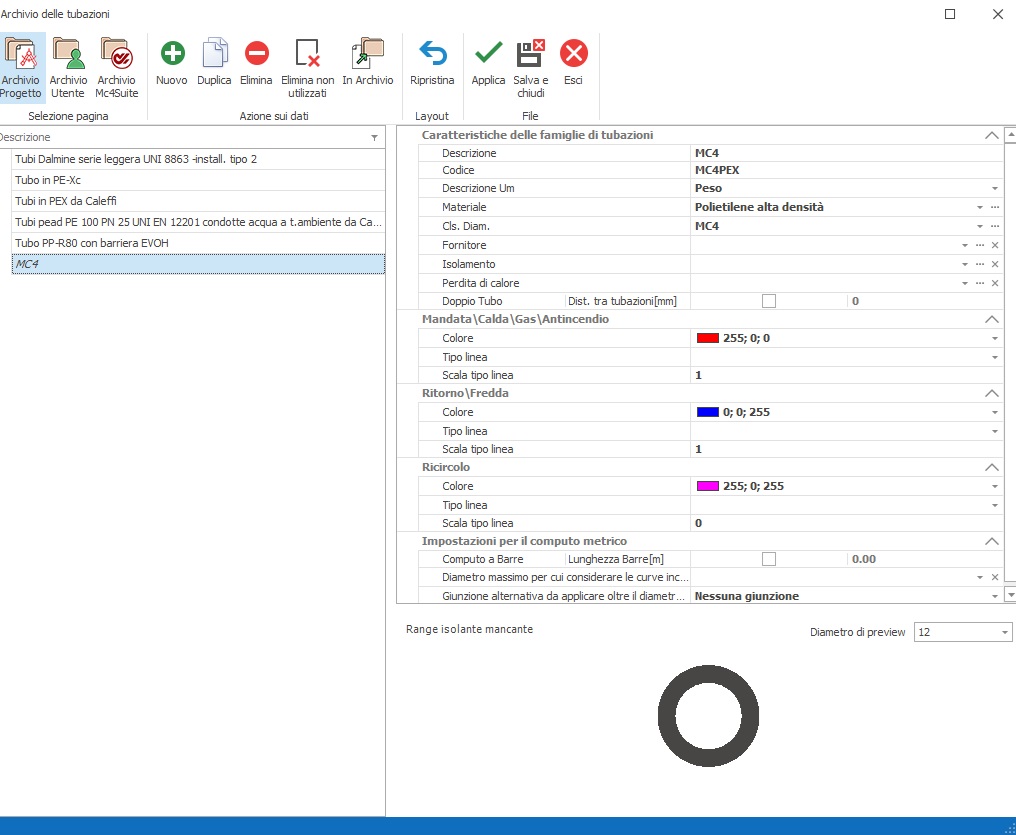

Archivio Tubazioni

La figura mostra la maschera degli archivi. Di seguito la descrizione dei campi in essa contenuti.

📋 Caratteristiche delle Famiglie di Tubazioni​

CampoDescrizione
DescrizioneDescrizione estesa della tubazione.
CodiceRiporta la descrizione della tubazione. Il campo è modificabile in ogni fase dell'input.
Descrizione UMSelezionare dall'apposito menu l'Unità di Misura per il computo metrico: Peso, Lunghezza, Superficie o Volume.
MaterialeSelezionare la tipologia di materiale cui è collegata la rugosità, il fattore Ci, la conduttività termica e la densità. La rugosità è utilizzata nel calcolo delle perdite distribuite di pressione secondo il metodo Darcy-Weisbach; il fattore Ci si usa per il metodo Hazen-Williams (perdite nei sistemi antincendio).
Cls. Diam.Selezionare la classe dei diametri secondo una normativa o secondo i prodotti di un determinato produttore. Caricare la classe di diametri adeguata nell'apposito Archivio delle classi di diametri.
FornitoreSelezionare il fornitore dall'Archivio Persone (scelta non obbligatoria).
IsolamentoAd una tubazione si può associare un isolante con determinate caratteristiche termiche e di spessore per il calcolo della perdita di calore (Heat Transfer) e per il calcolo del rendimento di distribuzione ai fini della verifica L10 aggiornata al DPR 59. Selezionare la tipologia di isolante dal relativo archivio. Occorre associare il tipo di isolante e lo spessore per ogni diametro.
Perdita di CalorePermette di associare alla tubazione la perdita di calore a metro lineare (tubo + isolante), utilizzata per il dimensionamento della rete di ricircolo.
Doppio Tubo/Distanza tra TubazioniInformazione utilizzata per il calcolo della perdita di calore e di temperatura (Calcolo Heat Transfer) di una doppia tubazione.

🎨 Impostazioni Grafiche​

Mandata/Calda/Gas/Antincendio​

CampoDescrizione
ColoreScegliere il colore specifico per il layer del tubo della rete di mandata.
Tipo lineaSelezionare un fattore di scala coerente con il fattore di scala impostato per il progetto affinché il tipo linea scelto sia visibile sul disegno corrente.

Ritorno/Fredda​

CampoDescrizione
ColoreScegliere il colore specifico per il layer del tubo della rete di ritorno.
Tipo lineaSelezionare un fattore di scala coerente con il fattore di scala del progetto.

Ricircolo​

CampoDescrizione
ColoreScegliere il colore specifico per il layer del tubo della rete di ricircolo.
Tipo lineaSelezionare un fattore di scala coerente con il fattore di scala del progetto.

⚙️ Impostazioni per il Computo Metrico​

CampoDescrizione
Computo a BarreApporre il flag in questa casella nel caso si voglia ottenere un computo metrico con unità espressa in numero di pezzi [pz].
Lunghezza BarreNel caso si desideri un computo a barre, indicare la lunghezza della singola barra da computare.
Diametro massimo per cui considerare le curve incluse nel tuboInserire il valore di diametro al di sotto del quale il programma non calcola nel computo metrico i pezzi speciali (le curve), in quanto si suppone che la tubazione venga piegata per dare origine alla curva.
Giunzione alternativa da applicare oltre il diametro limiteSe il calcolo dei diametri dà valori superiori al diametro limite impostato sopra, il programma inserisce di default il pezzo speciale selezionato nel menu a tendina.

Le opzioni disponibili per la Giunzione alternativa sono:

  • Nessuna giunzione
  • Flangia
  • Saldata
  • Filettato maschio
  • Filettato femmina
  • Con dado
  • A stringere con dado
  • A pressione maschio
  • A pressione femmina
  • Flangia passante
