Archivio Pompe di Circolazione
L'Archivio Pompe di Circolazione contiene i modelli di pompe idroniche con le rispettive curve caratteristiche portata-prevalenza, utilizzate per il dimensionamento delle reti.
🛠 Interfaccia
| Campo | Descrizione |
|---|---|
| Icona |  |
| Comando | DBPUMP |
| Aspetto |  |

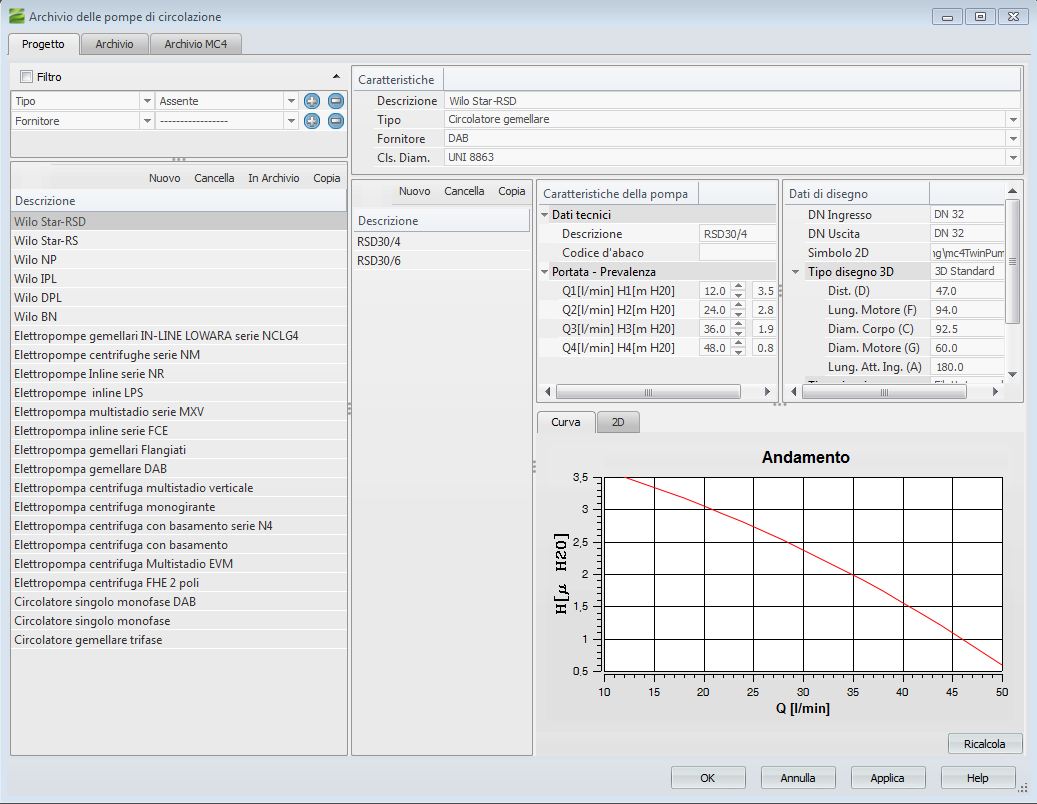

🛠 Interfaccia dell'Archivio
L'archivio è organizzato in tre aree:
-
Sinistra: lista delle pompe disponibili.
-
Centro: tipologia della pompa (determina il disegno 3D associato, salvo blocco DWG personalizzato) e tre schede:
Scheda Descrizione Simbolo 3D Anteprima del disegno per progetti non schematici. Simbolo 2D Anteprima del disegno per progetti schematici. Grafico Curva caratteristica costruita dai valori Portata-Prevalenza inseriti nella sezione dati. -
Destra: campo per l'eventuale blocco DWG personalizzato.
⚙️ Curva Caratteristica
La curva viene costruita automaticamente sulla base di quattro coppie di coordinate Portata/Prevalenza. Come primo e ultimo punto si consiglia di impostare gli estremi della curva fornita dal costruttore, per delimitare correttamente il campo di funzionamento della pompa.
Le unità di misura (es. [mH₂O] e [litri/min]) possono essere modificate tramite la maschera di gestione delle Unità di Misura, accessibile dal menu nella barra laterale.
