Archivio Fancoils

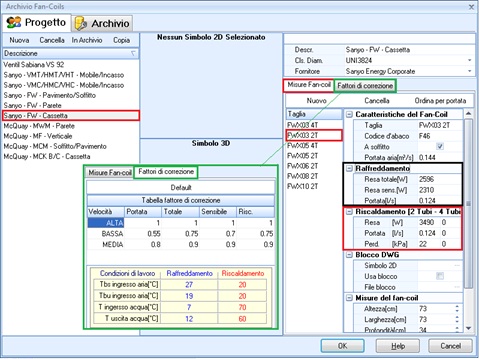

L'archivio fancoil può essere suddiviso in tre diverse sezioni. Sulla sinistra della maschera è possibile trovare la lista dei terminali mentre nella parte centrale sono mostrate a video l'anteprima degli eventuali blocchi DWG collegati al fancoil stesso per la loro rappresentazione grafica.
📂 Accesso
Icona:
Comando: DBFANC
🛠 Interfaccia
Nel caso in cui alcun DWG sia stato associato al terminale in esame, il programma utilizzerà i simboli di default sia per la rappresentazione 2D che 3D.

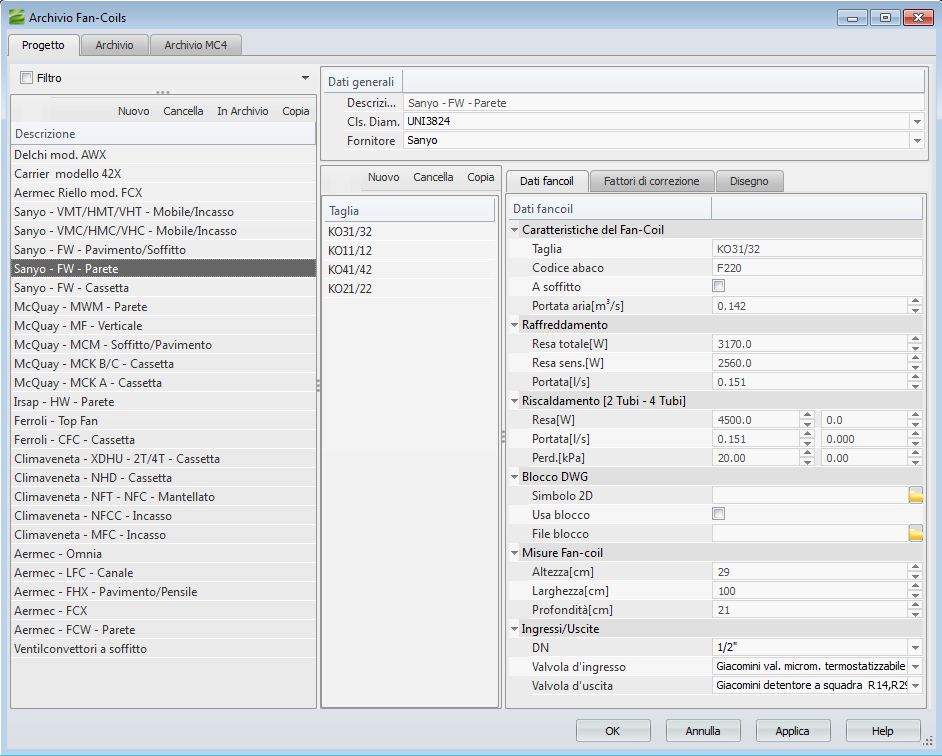

Nella sezione sulla destra invece occorre inserire le rese termiche per ogni taglia e in basso le dimensioni del disegno di default con i diametri nominali degli attacchi.

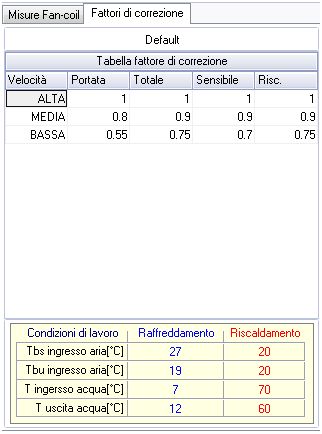

⚙️ Fattori di correzione
Per quanto riguarda l'inserimento delle rese, il programma accetta come dati di ingresso il valore delle rese in raffreddamento e riscaldamento alle condizioni riportate nella scheda Fattori di correzione e mostrati in figura nel riquadro verde ed evidenziata nell'immagine sotto riportata.
